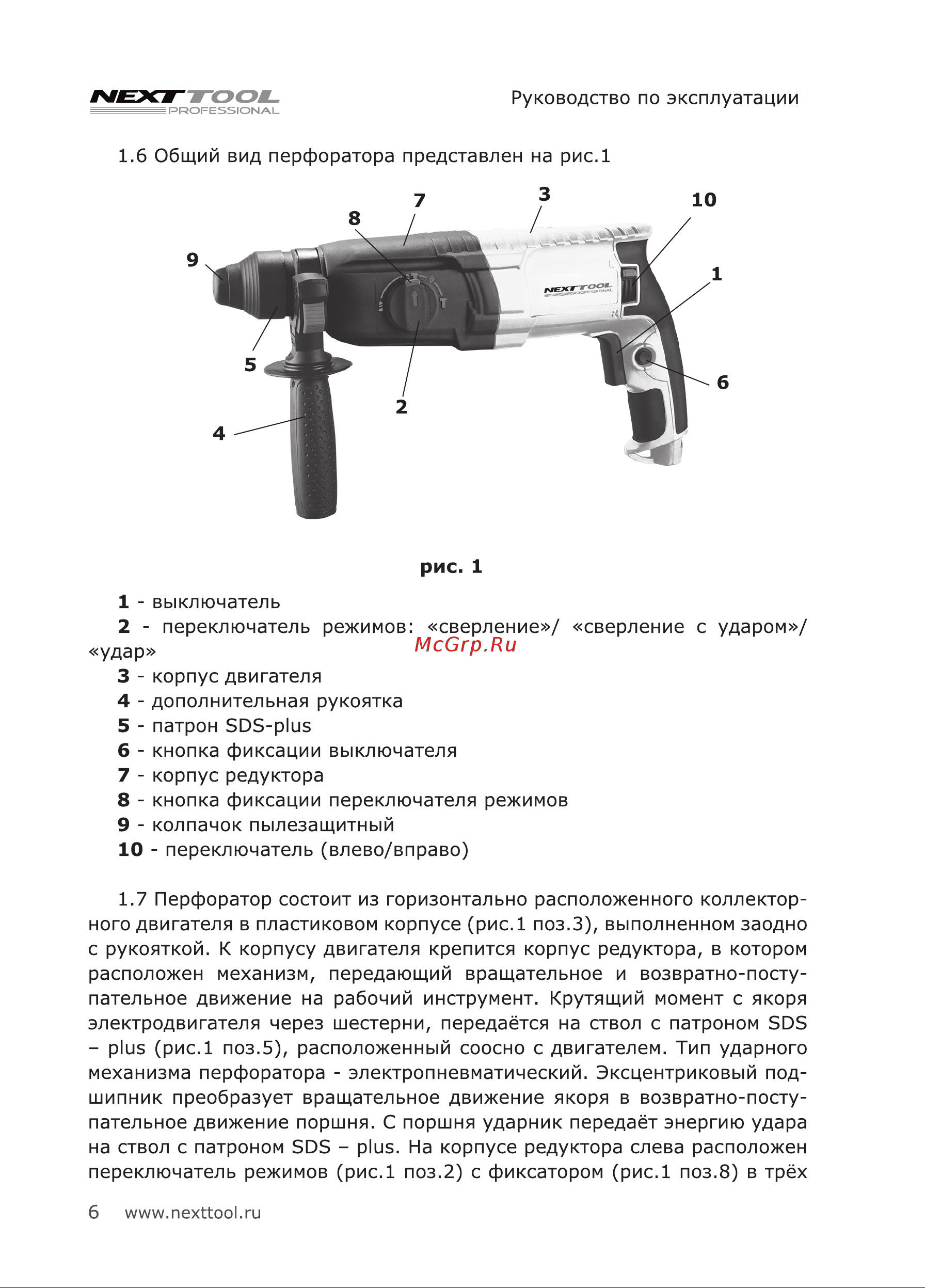

NEXT rOOL Руководство по эксплуатации PROFESSIONAL 1 6 Общий вид перфоратора представлен на рис 1 рис 1 1 выключатель 2 переключатель режимов сверление сверление с ударом удар 3 корпус двигателя 4 дополнительная рукоятка 5 патрон 5О5 р1из 6 кнопка фиксации выключателя 7 корпус редуктора 8 кнопка фиксации переключателя режимов 9 колпачок пылезащитный 10 переключатель влево вправо 1 7 Перфоратор состоит из горизонтально расположенного коллектор ного двигателя в пластиковом корпусе рис 1 поз З выполненном заодно с рукояткой К корпусу двигателя крепится корпус редуктора в котором расположен механизм передающий вращательное и возвратно посту пательное движение на рабочий инструмент Крутящий момент с якоря электродвигателя через шестерни передаётся на ствол с патроном SDS plus рис 1 поз 5 расположенный соосно с двигателем Тип ударного механизма перфоратора электропневматический Эксцентриковый под шипник преобразует вращательное движение якоря в возвратно посту пательное движение поршня С поршня ударник передаёт энергию удара на ствол с патроном SDS plus На корпусе редуктора слева расположен переключатель режимов рис 1 поз 2 с фиксатором рис 1 поз 8 в трёх 6 www nexttool ru
