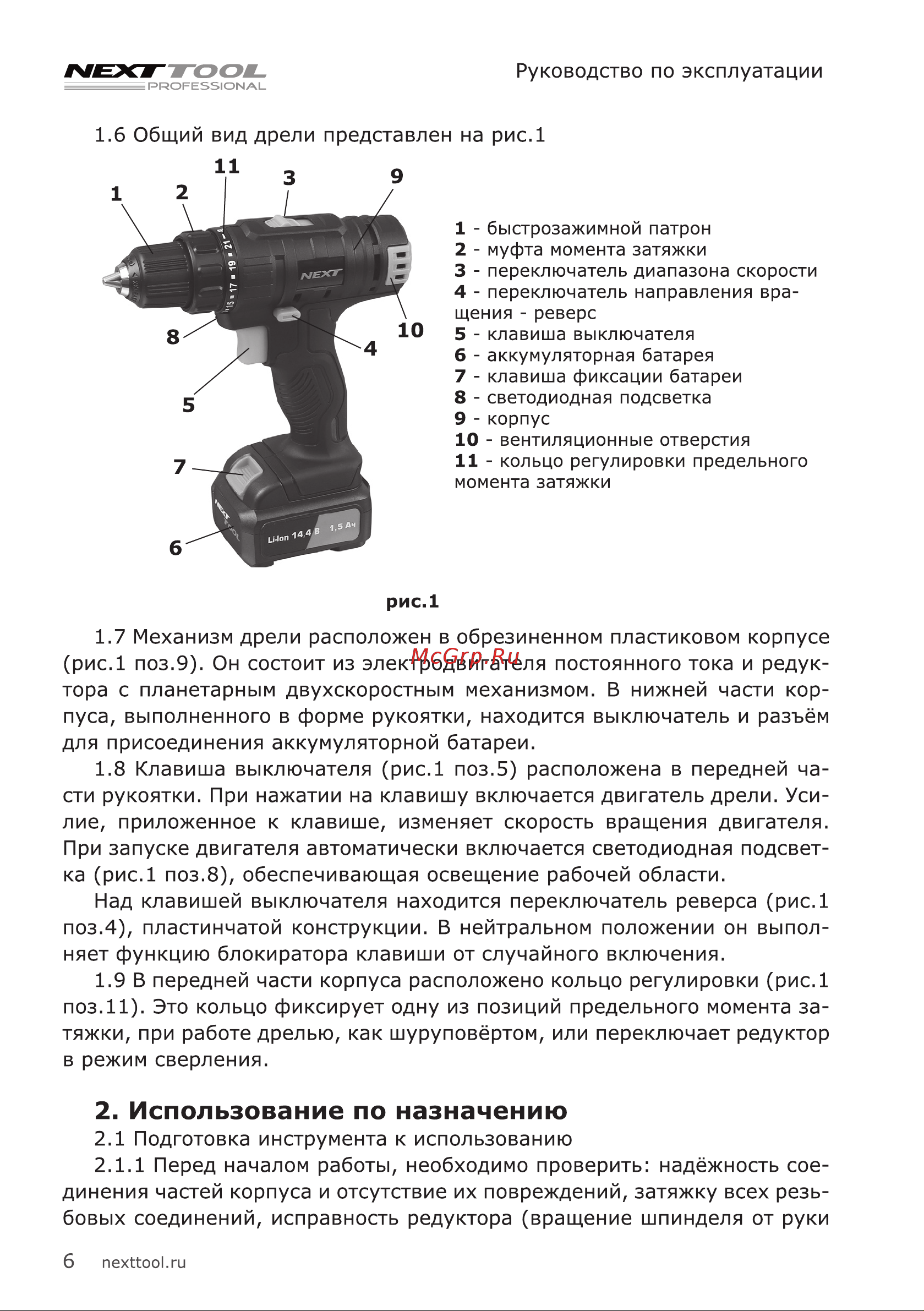

NEXJ rOOL Руководство по эксплуатации PROFESSIONAL 1 6 Общий вид дрели представлен на рис 1 1 быстрозажимной патрон 2 муфта момента затяжки 3 переключатель диапазона скорости 4 переключатель направления вра щения реверс 5 клавиша выключателя 6 аккумуляторная батарея 7 клавиша фиксации батареи 8 светодиодная подсветка 9 корпус 10 вентиляционные отверстия 11 кольцо регулировки предельного момента затяжки рис 1 1 7 Механизм дрели расположен в обрезиненном пластиковом корпусе рис 1 поз 9 Он состоит из электродвигателя постоянного тока и редук тора с планетарным двухскоростным механизмом В нижней части кор пуса выполненного в форме рукоятки находится выключатель и разъём для присоединения аккумуляторной батареи 1 8 Клавиша выключателя рис 1 поз 5 расположена в передней ча сти рукоятки При нажатии на клавишу включается двигатель дрели Уси лие приложенное к клавише изменяет скорость вращения двигателя При запуске двигателя автоматически включается светодиодная подсвет ка рис 1 поз 8 обеспечивающая освещение рабочей области Над клавишей выключателя находится переключатель реверса рис 1 поз 4 пластинчатой конструкции В нейтральном положении он выпол няет функцию блокиратора клавиши от случайного включения 1 9 В передней части корпуса расположено кольцо регулировки рис 1 поз 11 Это кольцо фиксирует одну из позиций предельного момента за тяжки при работе дрелью как шуруповёртом или переключает редуктор в режим сверления 2 Использование по назначению 2 1 Подготовка инструмента к использованию 2 1 1 Перед началом работы необходимо проверить надёжность сое динения частей корпуса и отсутствие их повреждений затяжку всех резь бовых соединений исправность редуктора вращение шпинделя от руки 6 nexttool ru
