1.6 Общий вид дрели представлен на рис.1

1.7 Механизм дрели расположен в обрезиненном пластиковом корпу-

се (рис.1 поз.9), состоящем из двух частей: правой и левой. Он состоит

из электродвигателя постоянного тока и редуктора с планетарным двух

скоростным механизмом. В нижней части корпуса, выполненного в форме

рукоятки, находится выключатель и разъём для присоединения аккуму-

ляторной батареи.

1.8 Клавиша выключателя (рис.1 поз.5) расположена в передней ча-

сти рукоятки. При нажатии на клавишу включается двигатель дрели. Уси-

лие, приложенное к клавише, изменяет скорость вращения двигателя.

При запуске двигателя автоматически включается светодиодная подсвет-

ка (рис.1 поз.11), обеспечивающая освещение рабочей области.

Над клавишей выключателя находится переключатель реверса (рис.1

поз.4), пластинчатой конструкции. В нейтральном положении он выпол-

няет функцию блокиратора клавиши от случайного включения.

1.9 В передней части корпуса расположено кольцо регулировки (рис.1

поз.8). Это кольцо фиксирует одну из позиций предельного момента за-

тяжки, при работе дрелью, как шуруповёртом, или переключает редуктор

в режим сверления.

2. Использование по назначению

2.1 Подготовка инструмента к использованию

2.1.1 Перед началом работы, необходимо проверить: надёжность сое-

динения частей корпуса и отсутствие их повреждений, затяжку всех резь-

1 - быстрозажимной патрон

2 - кулачки патрона

3 - кольцо регулировки предельного

момента затяжки

4 - переключатель направления вра-

щения - реверс

5 - клавиша выключателя

6 - аккумуляторная батарея

7 - переключатель диапазона скорости

8 - регулировочное кольцо

9 - корпус

10 - клавиша фиксации батареи

11 - светодиодная подсветка

12 - зажим для ремня

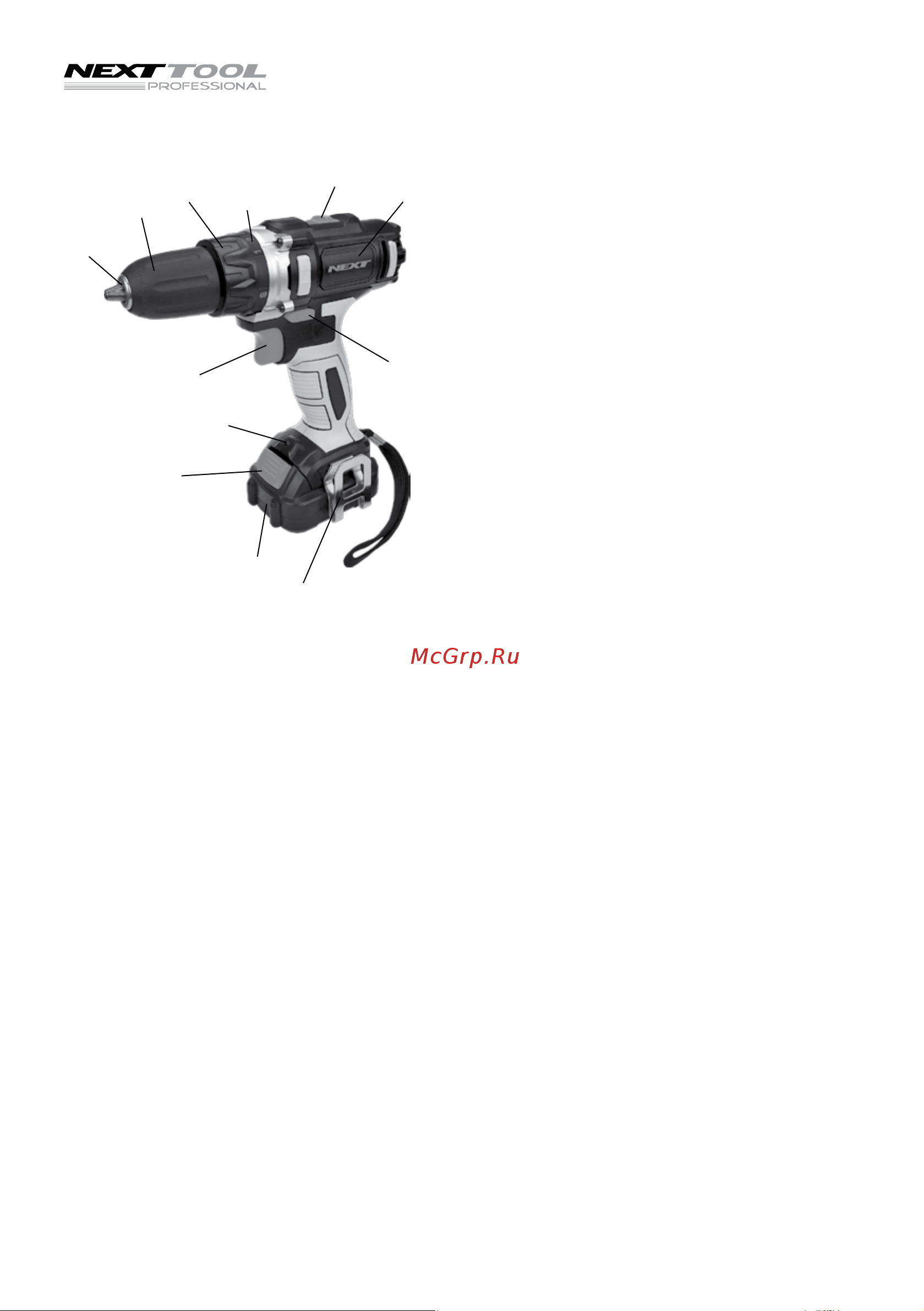

рис.1
