Руководство по эксплуатации

www.nexttool.ru 5

1.5 Станок поставляется в продажу в следующей комплектации*:

Суппорт (корпус) с двигателем и ремённой передачей в сборе 1

Основание 1

Колонна с фланцем 1

Рабочий стол с хомутом крепления и затяжным болтом в сборе 1

Тиски в сборе 1

Патрон сверлильный с ключом 1

Экран защитный 1

Рукоятка с набалдашником ворота 3

Монтажный комплект 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

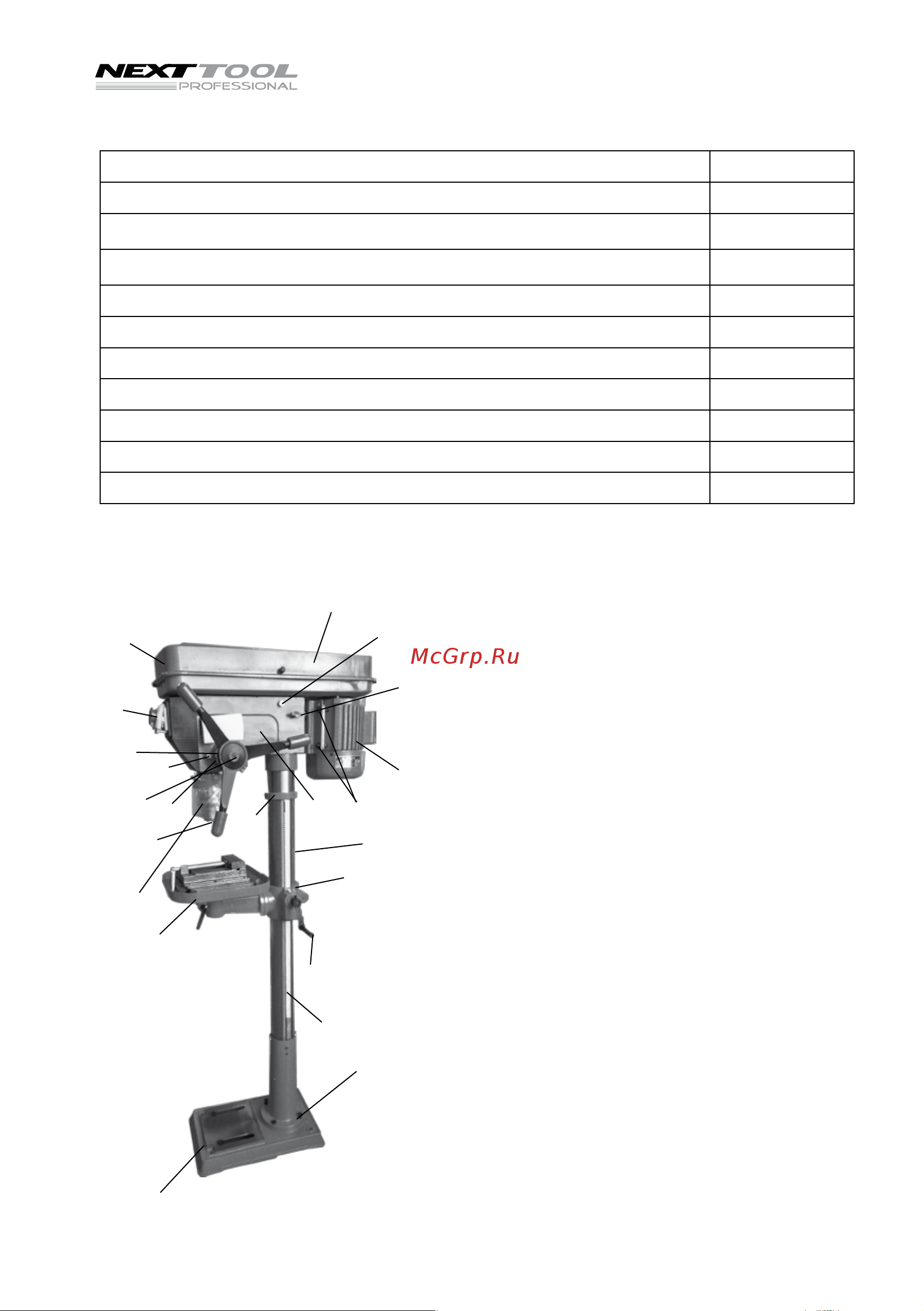

1.6 Общий вид и устройство станка представлены на рис.1

рис. 1

1 – выключатель с кнопкой аварийного

отключения

2 – патрон сверлильный

3 – стол рабочий

4 – основание станка

5 – защитный кожух ремней

6 – винт-фиксатор натяжения ремней

7 – двигатель

8 – колонна

9 – рукоятка механизма крепления

10 – фланец колонны

11 – хомут крепления рабочего стола с

болтом зажимным

12 – головка ворота зубчатого

13 – винты установочные суппорта

14 – суппорт (корпус) станка

15 - рычаг натяжителя ремней

16 - лимб (шкала) глубины сверления

17 - стрелка-указатель глубины сверления

18 - винт-барашек контрящий кольцо лимба

19 - кольцо ограничительное

20 - рейка зубчатая

21 - таблица скоростей шпинделя

22 - экран защитный
