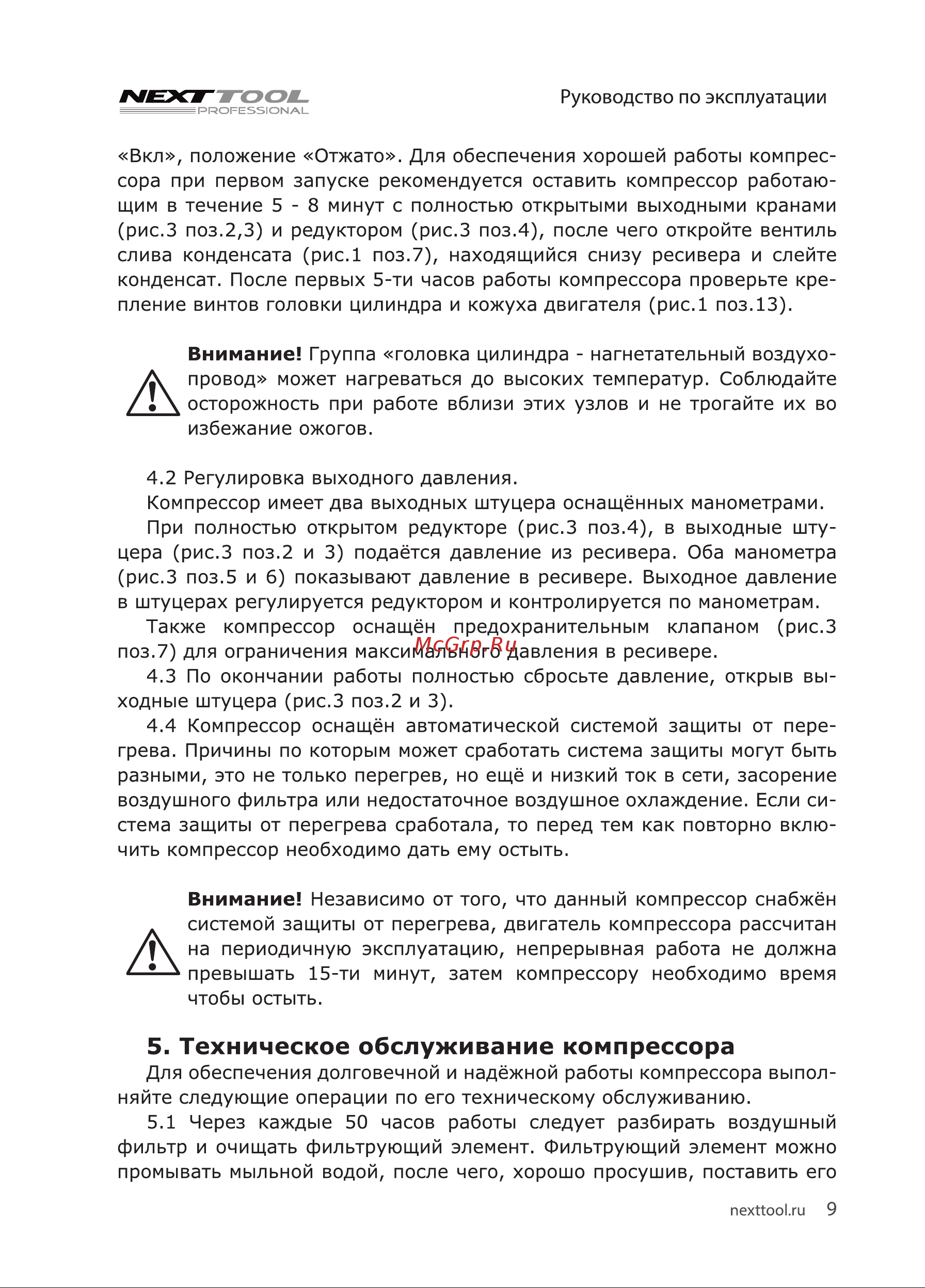

NEXJ ГOOL РРОЕЕ55ЮЫАЬ Руководство по эксплуатации Вкл положение Отжато Для обеспечения хорошей работы компрес сора при первом запуске рекомендуется оставить компрессор работаю щим в течение 5 8 минут с полностью открытыми выходными кранами рис З поз 2 3 и редуктором рис З поз 4 после чего откройте вентиль слива конденсата рис 1 поз 7 находящийся снизу ресивера и слейте конденсат После первых 5 ти часов работы компрессора проверьте кре пление винтов головки цилиндра и кожуха двигателя рис 1 поз 13 Внимание Группа головка цилиндра нагнетательный воздухопровод может нагреваться до высоких температур Соблюдайте I осторожность при работе вблизи этих узлов и не трогайте их во избежание ожогов 4 2 Регулировка выходного давления Компрессор имеет два выходных штуцера оснащённых манометрами При полностью открытом редукторе рис З поз 4 в выходные шту цера рис З поз 2 и 3 подаётся давление из ресивера Оба манометра рис З поз 5 и 6 показывают давление в ресивере Выходное давление в штуцерах регулируется редуктором и контролируется по манометрам Также компрессор оснащён предохранительным клапаном рис З поз 7 для ограничения максимального давления в ресивере 4 3 По окончании работы полностью сбросьте давление открыв вы ходные штуцера рис З поз 2 и 3 4 4 Компрессор оснащён автоматической системой защиты от пере грева Причины по которым может сработать система защиты могут быть разными это не только перегрев но ещё и низкий ток в сети засорение воздушного фильтра или недостаточное воздушное охлаждение Если си стема защиты от перегрева сработала то перед тем как повторно вклю чить компрессор необходимо дать ему остыть Внимание Независимо от того что данный компрессор снабжён системой защиты от перегрева двигатель компрессора рассчитан на периодичную эксплуатацию непрерывная работа не должна превышать 15 ти минут затем компрессору необходимо время чтобы остыть 5 Техническое обслуживание компрессора Для обеспечения долговечной и надёжной работы компрессора выпол няйте следующие операции по его техническому обслуживанию 5 1 Через каждые 50 часов работы следует разбирать воздушный фильтр и очищать фильтрующий элемент Фильтрующий элемент можно промывать мыльной водой после чего хорошо просушив поставить его nexttool ru 9
