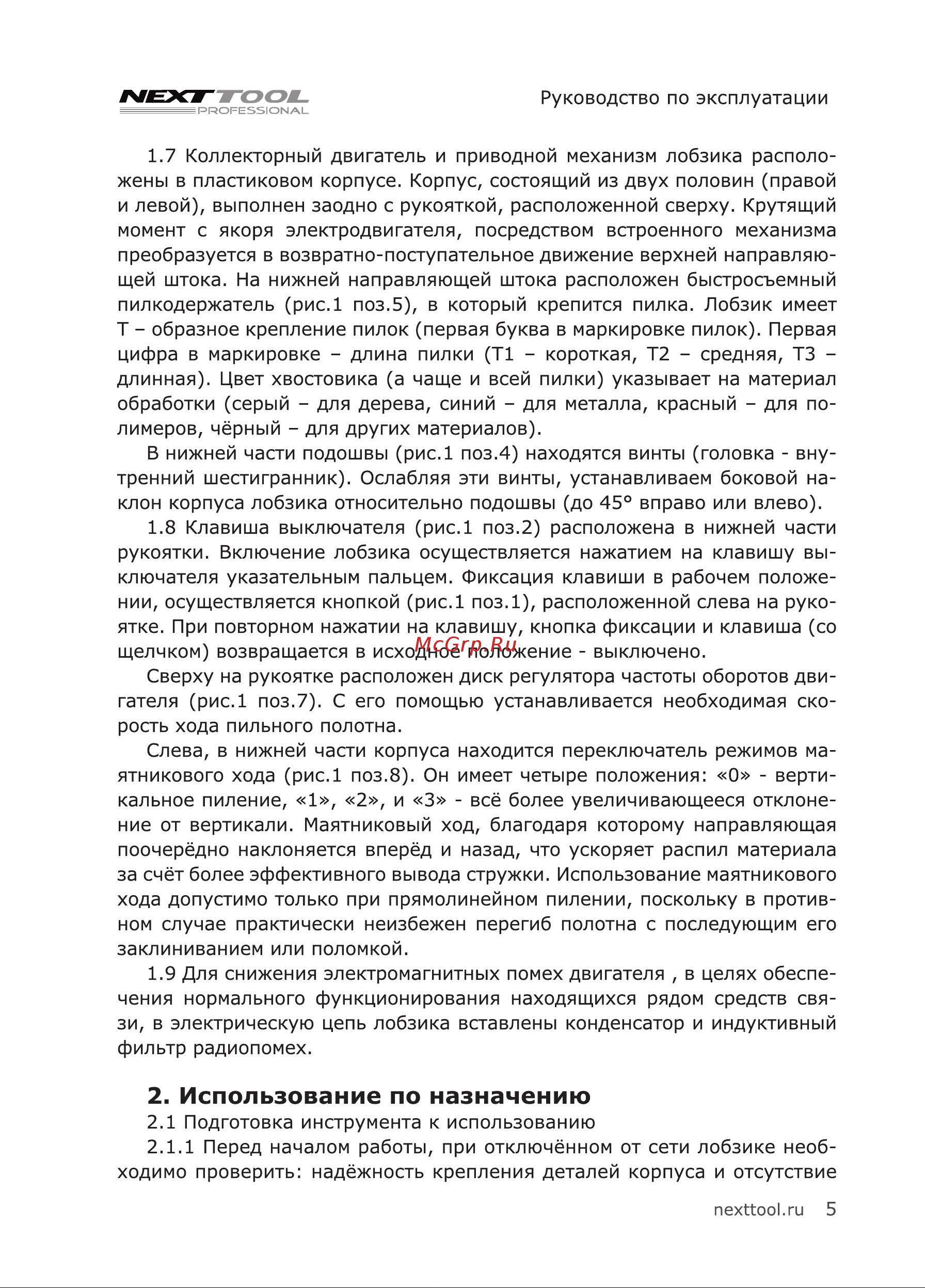

NEXJ ГOOL PROFESSIONAL Руководство по эксплуатации 1 7 Коллекторный двигатель и приводной механизм лобзика располо жены в пластиковом корпусе Корпус состоящий из двух половин правой и левой выполнен заодно с рукояткой расположенной сверху Крутящий момент с якоря электродвигателя посредством встроенного механизма преобразуется в возвратно поступательное движение верхней направляю щей штока На нижней направляющей штока расположен быстросъемный пилкодержатель рис 1 поз 5 в который крепится пилка Лобзик имеет Т образное крепление пилок первая буква в маркировке пилок Первая цифра в маркировке длина пилки Т1 короткая Т2 средняя ТЗ длинная Цвет хвостовика а чаще и всей пилки указывает на материал обработки серый для дерева синий для металла красный для по лимеров чёрный для других материалов В нижней части подошвы рис 1 поз 4 находятся винты головка вну тренний шестигранник Ослабляя эти винты устанавливаем боковой на клон корпуса лобзика относительно подошвы до 45 вправо или влево 1 8 Клавиша выключателя рис 1 поз 2 расположена в нижней части рукоятки Включение лобзика осуществляется нажатием на клавишу вы ключателя указательным пальцем Фиксация клавиши в рабочем положе нии осуществляется кнопкой рис 1 поз 1 расположенной слева на руко ятке При повторном нажатии на клавишу кнопка фиксации и клавиша со щелчком возвращается в исходное положение выключено Сверху на рукоятке расположен диск регулятора частоты оборотов дви гателя рис 1 поз 7 С его помощью устанавливается необходимая ско рость хода пильного полотна Слева в нижней части корпуса находится переключатель режимов ма ятникового хода рис 1 поз 8 Он имеет четыре положения О верти кальное пиление 1 2 и 3 всё более увеличивающееся отклоне ние от вертикали Маятниковый ход благодаря которому направляющая поочерёдно наклоняется вперёд и назад что ускоряет распил материала за счёт более эффективного вывода стружки Использование маятникового хода допустимо только при прямолинейном пилении поскольку в против ном случае практически неизбежен перегиб полотна с последующим его заклиниванием или поломкой 1 9 Для снижения электромагнитных помех двигателя в целях обеспе чения нормального функционирования находящихся рядом средств свя зи в электрическую цепь лобзика вставлены конденсатор и индуктивный фильтр радиопомех 2 Использование по назначению 2 1 Подготовка инструмента к использованию 2 1 1 Перед началом работы при отключённом от сети лобзике необ ходимо проверить надёжность крепления деталей корпуса и отсутствие nexttool ru 5
