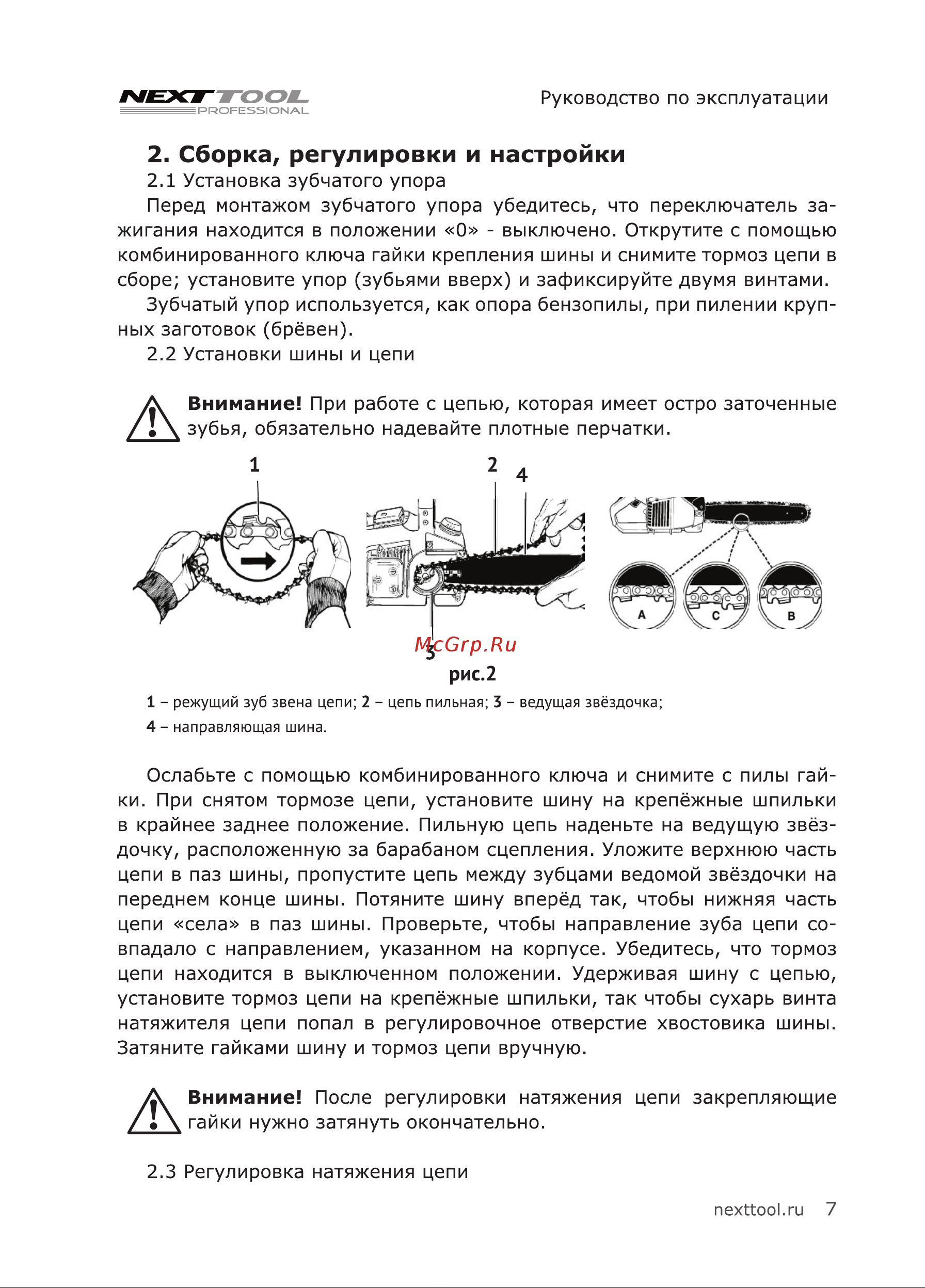

NEXJ ГOOL РРОЕЕ55ЮЫАЬ Руководство по эксплуатации 2 Сборка регулировки и настройки 2 1 Установка зубчатого упора Перед монтажом зубчатого упора убедитесь что переключатель за жигания находится в положении О выключено Открутите с помощью комбинированного ключа гайки крепления шины и снимите тормоз цепи в сборе установите упор зубьями вверх и зафиксируйте двумя винтами Зубчатый упор используется как опора бензопилы при пилении круп ных заготовок брёвен 2 2 Установки шины и цепи Внимание При работе с цепью которая имеет остро заточенные I зубья обязательно надевайте плотные перчатки Ослабьте с помощью комбинированного ключа и снимите с пилы гай ки При снятом тормозе цепи установите шину на крепёжные шпильки в крайнее заднее положение Пильную цепь наденьте на ведущую звёз дочку расположенную за барабаном сцепления Уложите верхнюю часть цепи в паз шины пропустите цепь между зубцами ведомой звёздочки на переднем конце шины Потяните шину вперёд так чтобы нижняя часть цепи села в паз шины Проверьте чтобы направление зуба цепи со впадало с направлением указанном на корпусе Убедитесь что тормоз цепи находится в выключенном положении Удерживая шину с цепью установите тормоз цепи на крепёжные шпильки так чтобы сухарь винта натяжителя цепи попал в регулировочное отверстие хвостовика шины Затяните гайками шину и тормоз цепи вручную А Внимание После регулировки натяжения гайки нужно затянуть окончательно цепи закрепляющие 2 3 Регулировка натяжения цепи nexttool ru 7
