СНЯТИЕ И УСТАНОвКА фРЕЗ

вНИМАНИЕ!

Перед снятием или установкой фрез отключите ваш фрезер от сети питания.

Диаметр хвостовика фрезы должен соответствовать диаметру цанги, утанавливае-

мой в патрон.

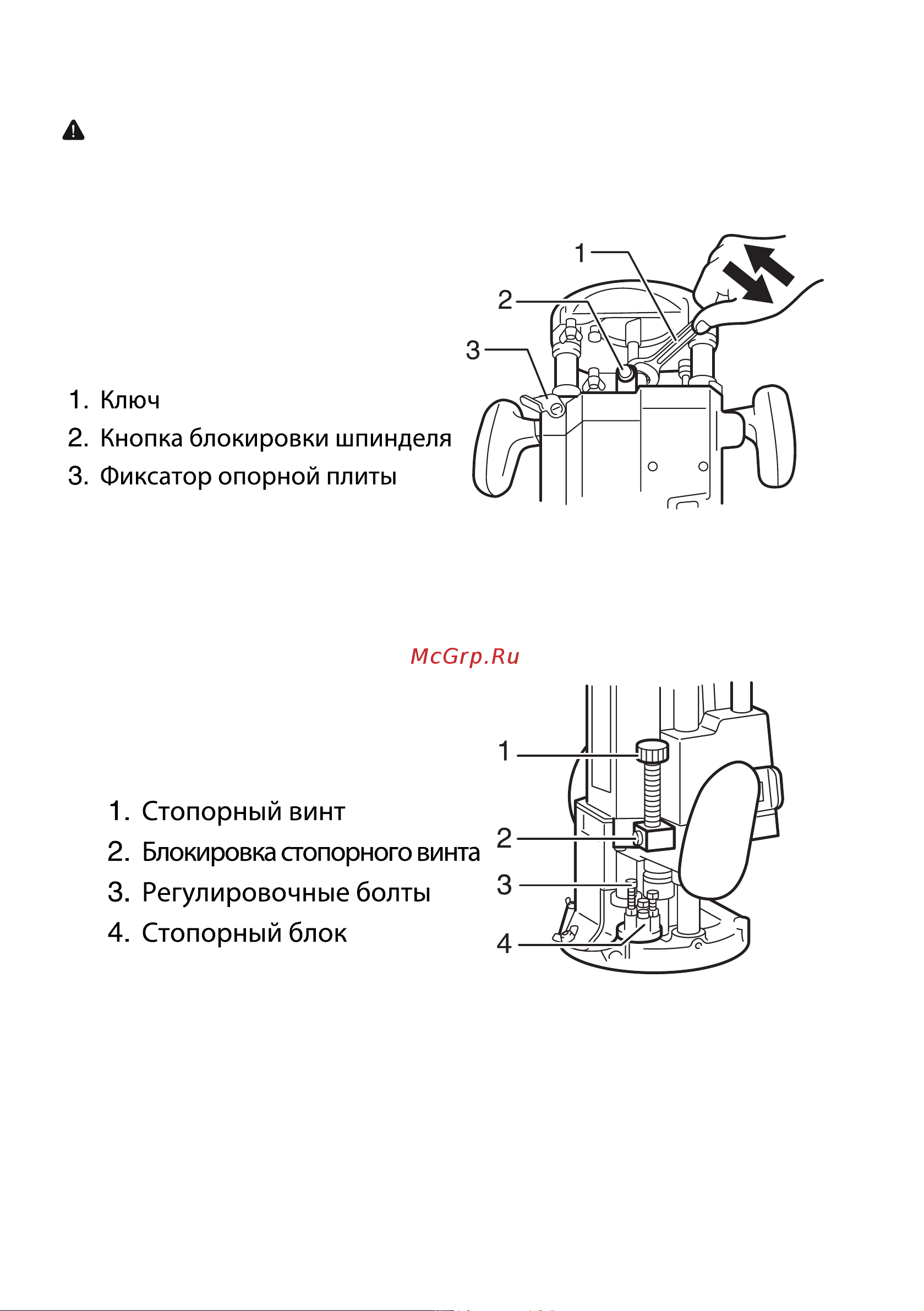

Опустите опорную плиту в самое нижнее положение. Установите фрезу в соответствую-

щую цангу диаметром 6, 8 или 12 мм, затем вставьте цангу в полость на конце шпинделя,

заблокируйте шпиндель кнопкой и затяните гайку при помощи ключа. Снятие фрез про-

изводите в обратном порядке.

РЕгУлИРОвКА глУБИНы ОБРАБОТКИ

Опустите опорную плиту в самое нижнее положение. Нажмите кнопку блокировки сто-

порного винта и установите необходимую глубину обработки перемещая стопорный

винт вверх или вниз. Для точной регулировки стопорного винта вращайте его по часовой

или против часовой стрелки (ход винта 1,5 мм за один оборот). Глубина обработки равня-

ется расстоянию между стопорным винтом и регулировочными болтами.

Стопороный блок оснащен тремя регулировочными болтами. Вы можете выставить три

различных ограничения глубины обработки. Для изменения глубины обработки открути-

те гайку на регулировочном болте, установите болт в нужном вам положении, закрутите

гайку.
