РУКОВОДСТВО

НАЗНАЧЕНИЕ ВНИМАНИЕ! ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

УТИЛИЗАЦИЯ

СЕРТИФИКАЦИЯ

ГАРАНТИЯ

ДАТА ПРОИЗВОДСТВА

ПАСПОРТ ИЗДЕЛИЯ

МОНТАЖ

ТЕСТИРОВАНИЕ

ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

ДАТЧИК ДВИЖЕНИЯ

НА КОРОТКУЮ ДИСТАНЦИЮ

ВСТРАИВАЕМЫЙ

25836 0 / 25837 7

о главление

Назначение ............................................................................ 2

Технические характеристики ............................................. 2

Монтаж ................................................................................... 3

Тестирование ........................................................................ 3

Транспортировка и хранение ............................................ 4

Гарантия ................................................................................ 4

Дата производства .............................................................. 4

Паспорт изделия .................................................................. 4

Датчики предназначены для автоматического включения и выключения нагрузки в задан-

ном интервале времени в зависимости от наличия движущихся объектов в зоне обнаруже-

ния датчика и уровня освещенности. Датчик предназначен для эксплуатации в однофазной

электрической сети переменного тока напряжением 230В. Основная область применения

- управление внутренним освещением, электроприборами, устройствами сигнализации и

др. Коммутация нагрузки выполняется электромеханическим реле.

Характеристики

Наименование датчика

25836 0 25837 7

Тип датчика оптический

Номинальное напряжение, В

230

Номинальная частота, Гц

Потребляемая мощность датчика во

включённом состоянии, не более, Вт

0,20

Максимальная мощность нагрузки ламп

накаливания, Вт

500

Максимальная мощность нагрузки

люминесцентных ламп, ВА

200

Расстояние обнаружения (<24°), см

≤6 ≤6

Степень защиты

IP20

Длина провода, м

1,5

Диаметр установчного отверстия, мм

Диапазон рабочих темперагур, °C

-20°C – + 40°C

Способ установки

встраеваемый

Логика срабатывания

повторное движение

открывание/

закрывание

*Фирма-изготовитель оставляет за собой право на внесение изменений в конструкцию, дизайн

и комплектацию изделия, не ухудшающих его технических и потребительских характеристик.

Работы, связанные с монтажом, чисткой датчиков осуществлять только при отключенном

электропитании сети. Обязательно убедитесь в отсутствии напряжения на месте работ с по-

мощью индикатора напряжения. При установке необходимо располагать датчики вдали от

химически активной среды, горючих и легко воспламеняющихся веществ. При обнаружении

неисправности датчик необходимо утилизировать. Запрещается подключать датчик к неис-

правной электропроводке..

Включите сетевое питание.

Датчик 25836 0 реагирует на повторное движение. Произведите движение рукой на рассто-

янии 5-6см

от датчика (один раз). Если датчик уловил движение, нагрузка подключится. При

повторном движении, нагрузка выключится.

Датчик 25837 7 реагирует на приближение удаление объекта. Поднесите руку к датчику, на-

грузка выключится, при удалении руки более 6см нагрузка подключится.

Загрязнение окна датчика может привести к уменьшению дистанции охвата. Чистку датчи-

ков производить мягкой ветошью, смоченной в слабом мыльном растворе. Датчики ремонту

не подлежат.

Несоответствие параметров питающей сети, а так же мощности нагрузки может привести к

выходу датчика из строя.

• Подключение и ввод в эксплуатацию датчиков должны осуществляться только квалифици-

рованным электротехническим персоналом.

• Установите выносной датчик в монтажное отверстие.

• Закрепите блок управления рис. 1.

• Подключите сетевой кабель, провода от нагрузки и датчика согласно

рис. 2 (25836 0), рис. 3 (25837 7).

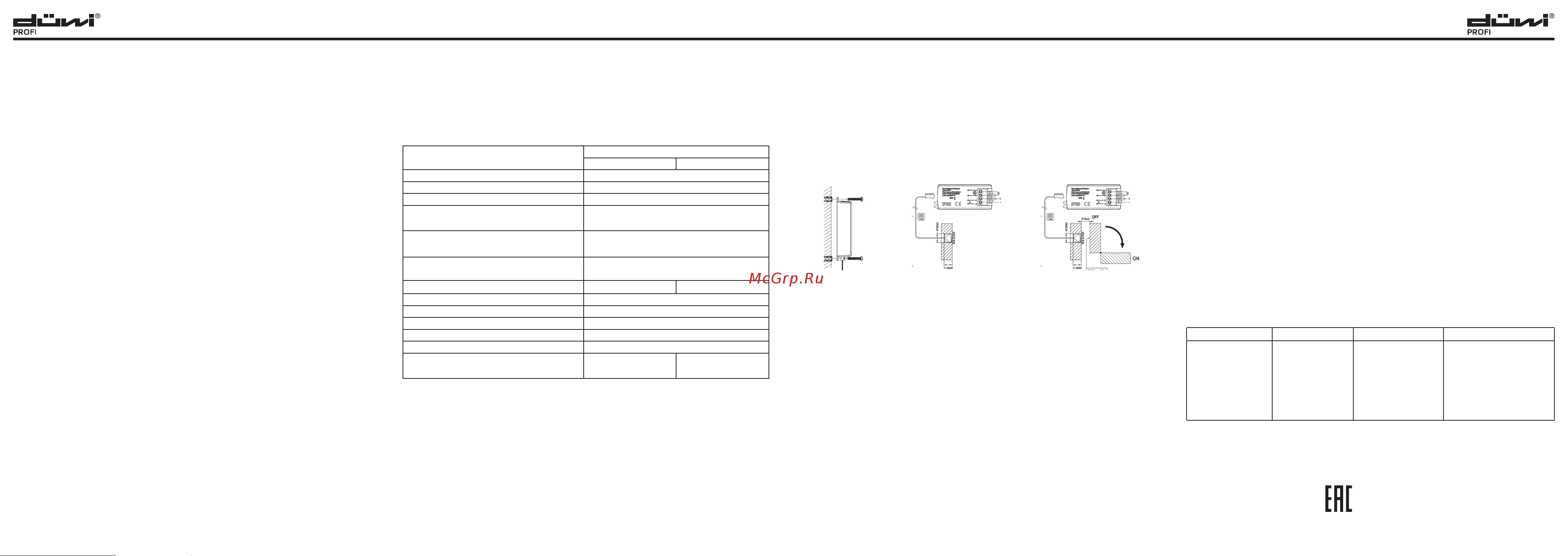

Рис.1 Рис.2 Рис.3

Транспортировка и хранение изделия должна производится в заводской упаковке с соблю-

дением мер предосторожности от механических повреждений и воздействия атмосферных

осадков. Хранить в закрытых помещениях с естественной вентиляцией при температуре от

-25°С до +50°С и относительной влажности не более 80%.

Изделие необходимо утилизировать согласно требованиям законодательства территории

реализации.

Товар сертифицирован согласно действующим требованиям Технического регламента Та-

моженного Союза.

12 месяцев с даты покупки изделия при условии соблюдения правил эксплуатации. Заме-

на вышедшего из строя изделия может быть осуществлена при наличии кассового чека и

заполненного паспорта изделия. Настоящая гарантия не распространяется на предохра-

нители, разовые батарейки, а также на случаи повреждения в результате н

ебрежного обра-

щения, внесения конструктивных изменений, повышенной загрязнённости, ненадлежащего

обращения и ненадлежащих условий эксплуатации.

Указана на корпусе датчика согласно серии: 00.00 (первые две цифры – месяц изготовле-

ния, вторые две цифры – год изготовления).

Модель/артикул Дата продажи Место продажи Печать продавца

Producer: REV Ritter (China) GmbH 9F, Building A,

Hengyuan Plaza № 1988, Beisanhuan East Rd. Cixi,

Ningbo, China.

Производитель: РЕВ Риттер (Чайна) ГмбХ

Хэн Юань Плаза, стр. 9 Ф Номер 1988, Бетсанхуан

роуд, Сикси, Нингбо, Китай

www.duwi.ru

Уполномоченная организация в РФ:

ООО ТД Пан Электрик, 141402, Россия,

Московская область, г. Химки, ул. Ленинградская,

стр 25, тел. 7(495)739-39-20

www.pan-elektrik.ru

Импортер: ООО «Артэкс» 142003, Россия,

Московская область, г. Домодедово, Микрорайон

Западный, ул. 25 лет Октября д. 9

ПО ЭКСПЛУАТАЦИИ
