2.2 Установка усовершенствованной гибридной системы
Руководство по установке 43

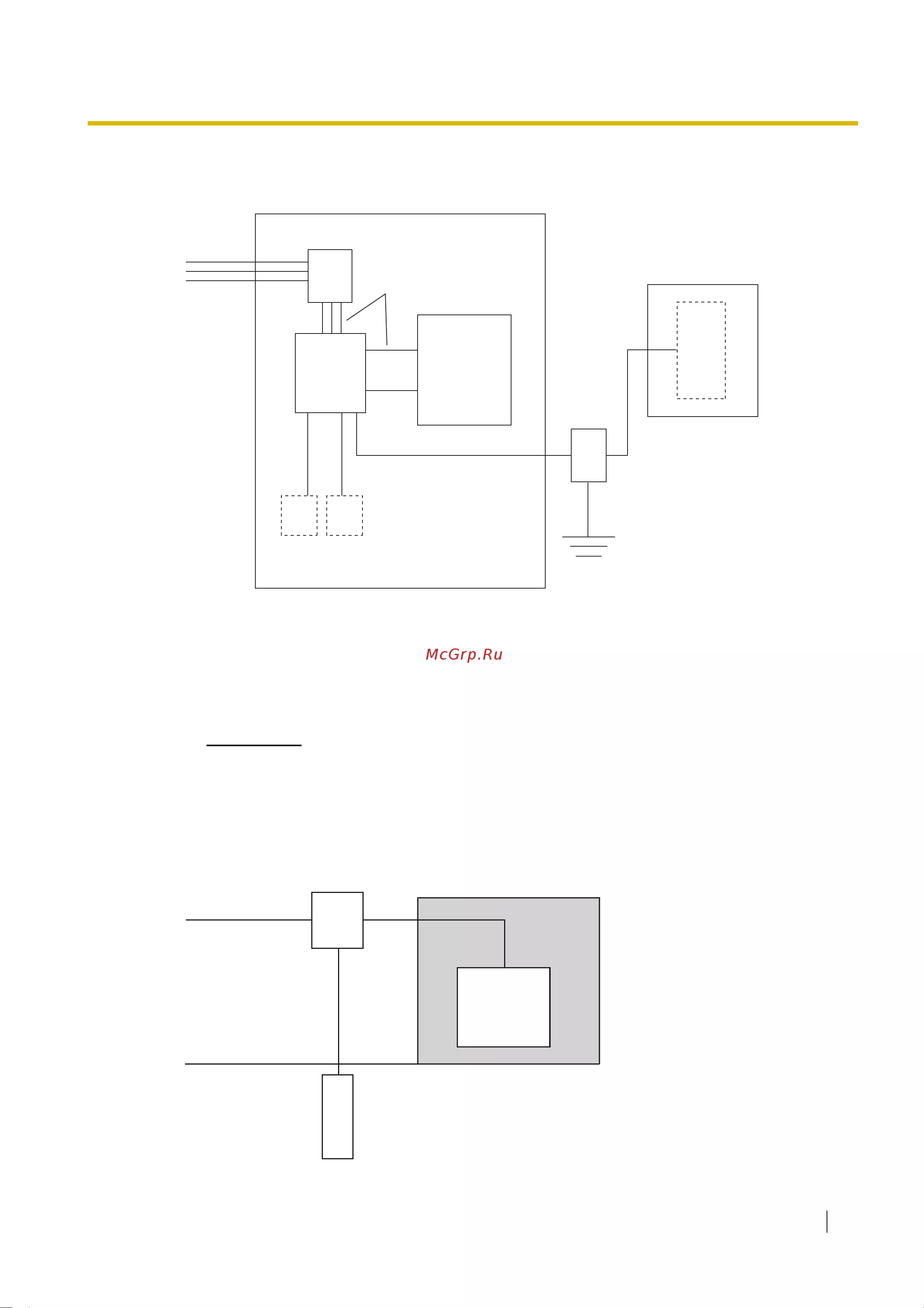

Установка вне помещения
При прокладке внутренних линий вне здания рекомендуется следовать следующим правилам
техники безопасности:
a. Прокладывайте провода внутренних линий под землей.
b. Для защиты провода используйте кабелепровод.
Примечание
Разрядник (грозозащита) для внутренней линии отличается от разрядника для
внешней (CO) линии.
Установка заземляющего стержня
ТА СТ
(Главное здание)
Внешняя
(СО) линия
Внешняя (СО) линия
Внутр.
линия
Внутр.
линия
Внутр. линия: внутренняя линия
Земля
(Другое здание)
Внутр.
линия
Внутр.
линия
Разрядник (грозозащита)
Клеммная
колодка
Разрядник
(грозо%
защита)
ТА
СТ
УАТС
Разрядник
(грозозащита)
Внешняя
(СО) линия
Провод заземления
(под землей)
Заземляющий стержень
УАТС
