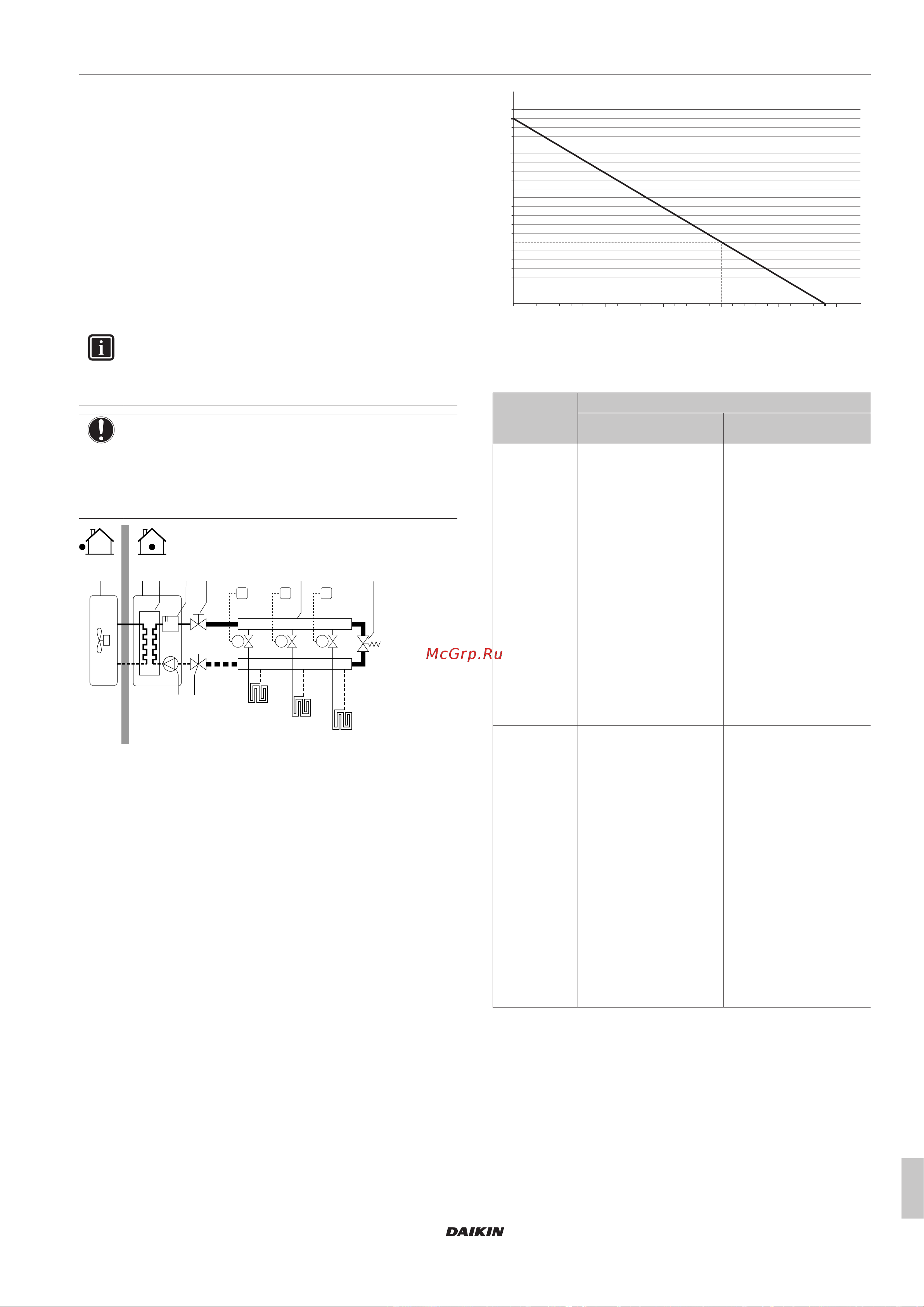

6 Подготовка
Руководство по применению для установщика
31
ERGA04~08DAV3(A) + EHBH/X04+08DA
Daikin Altherma 3 R W
4P496758-1B – 2019.10
6.4.3 Проверка объема и расхода воды
Внутренний агрегат оснащен расширительным баком емкостью
10 литров, давление в котором на заводе-изготовителе
предварительно повышается до значения 1бар.
Чтобы убедиться, что агрегат работает нормально:
▪ Необходимо проверить минимальный и максимальный объем
воды.
▪ Может потребоваться регулировка предварительного
давления в расширительном баке.
Минимальный объем воды
Убедитесь, что общий объем воды в установке составляет не
менее 10л БЕЗ учета воды во внутреннем агрегате.
ИНФОРМАЦИЯ
Тем не менее для критически важных процессов и
помещений с высокой тепловой нагрузкой может
потребоваться больший объем воды.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/
охлаждения помещения контролируется дистанционно
управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
fdcba
f
g h
e
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e Насос
f Запорный клапан
g Коллектор (приобретается на месте)
h Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования)
FHL1...3 Контур подогрева полов (приобретается по месту
установки)
T1...3 Отдельный комнатный термостат (дополнительное
оборудование)
M1...3 Отдельный клапан с электроприводом для контура
управления FHL1...3 (приобретается по месту
установки)
Максимальный объем воды
С помощью приведенного ниже графика определите, какой
максимальный объем воды соответствует рассчитанному
предварительному давлению.
0.3
0.5
1
1.5
2
2.4
5020 100 150 200 250 290
a
b
a Предварительное давление (бар)
b Максимальный объем воды (л)
Пример: максимальный объем воды и предварительное
давление в расширительном баке
Разность
высот
установки
(a)
Объем воды
≤200л >200л
≤7м Корректировки
предварительного
давления не требуется.
Сделайте следующее:
▪ Уменьшите
предварительное
давление в
соответствии с
требуемой разницей
в высоте установки.
Предварительное
давление должно
уменьшаться на
0,1 бар на каждый
метр ниже 7м.
▪ Проверьте, чтобы
объем воды НЕ
превышал
максимально
допустимого.
>7м Сделайте следующее:
▪ Увеличьте
предварительное
давление в
соответствии с
требуемой разницей
в высоте установки.
Предварительное
давление должно
увеличиваться на
0,1 бар на каждый
метр выше 7м.
▪ Проверьте, чтобы
объем воды НЕ
превышал
максимально
допустимого.
Расширительный бак
внутреннего агрегата
слишком мал для
данной установки. В
таком случае
рекомендуется
установить
дополнительный бак
снаружи агрегата.
(a)
Разница высот установки (м) между высотой самой
высокой точки контура циркуляции воды и высотой
внутреннего агрегата. Если внутренний агрегат
находится в самой высокой точке установки, то
разница высот считается равной 0м.
Минимальный расход
Убедитесь, что минимальный расход в установке гарантируется
при любых условиях. Этот минимальный расход — это расход,
требуемый во время размораживания/работы резервного
нагревателя. Для этой цели используйте перепускной клапан
