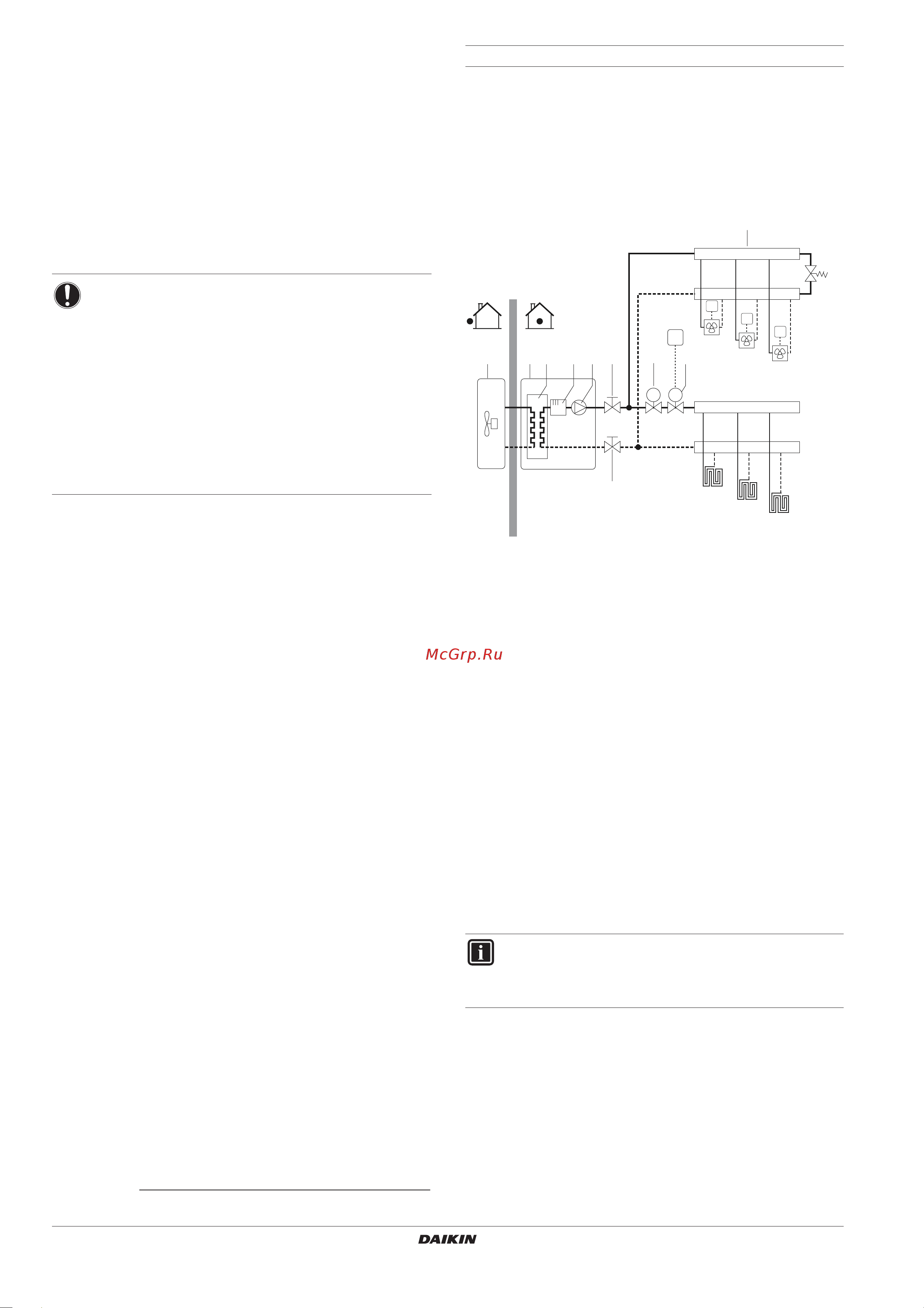

Инструкция по монтажу
7
EKHBH/X008BB
Внутренний агрегат для воздушно-водяной системы,
работающей в режиме теплового насоса
4PW62570-1B – 05.2011
Работа насоса и обогрев/охлаждение помещений
В зависимости от времени года заказчик выбирает на комнатном
термостате (T) режим охлаждения или обогрева. Этот выбор
невозможно сделать через интерфейс пользователя.
Когда комнатный термостат (T) посылает запрос на
охлаждение/обогрев, насос начинает работать, и внутренний
агрегат (2) переключается, соответственно, в режим
охлаждения или обогрева. Наружный агрегат (1) начинает
работать на обеспечение заданной температуры холодной или
горячей воды на выходе.
В режиме охлаждения 2-ходовой клапан (8) закрывается во
избежание проникновения холодной воды в контуры подогрева
полов (FHL).
Переключение системы с нагрева на охлаждение и наоборот
осуществляется только комнатным термостатом, а не через
пользовательский интерфейс на внутреннем агрегате.
Нагрев воды бытового потребления
(1)
О нагреве воды бытового потребления рассказывается
в разделе "Применение 2" на странице 5.
Применение 4
Применение для охлаждения и обогрева помещений без
подключения комнатного термостата к внутреннему
агрегату, но с контролем подогрева полов только комнатным
термостатом (настроенным только на обогрев) и с контролем
фанкойлов термостатом охлаждения и обогрева (настроенным
на охлаждение и обогрев). Обогрев обеспечивается
посредством фанкойлов и контуров подогрева полов.
Охлаждение обеспечивается только посредством фанкойлов.
1 Наружный агрегат
2 Внутренний агрегат
3 Теплообменник
4 Резервный нагреватель
5 Насос
6 Запорный клапан
7 2-ходовой клапан с электроприводом для отключения
контуров подогрева полов во время работы на
охлаждение (приобретается по месту установки)
8 2-ходовой клапан с электроприводом для приведения
в действие комнатного термостата (приобретается по
месту установки)
9 Коллектор (приобретается по месту установки)
10 Обходной клапан (приобретается по месту установки)
FCU1...3 Фанкойл (дополнительное оборудование)
FHL1...3 Контур подогрева пола
T Термостат обогрева помещения (дополнительное
оборудование)
T4...6 Отдельный комнатный термостат для помещений,
обогреваемых/охлаждаемых фанкойлами
(дополнительное оборудование)
Работа насоса
Если к внутреннему агрегату (2) не подключен термостат, насос
(5) можно сконфигурировать, чтобы он работал либо пока
включен внутренний агрегат, либо до достижения нужной
температуры воды.
ПРИМЕЧАНИЕ
■ Проследите за тем, чтобы проводка термостата
была правильно подсоединена к клеммам
(см. "Подсоединение кабеля термостата" на
странице 23), и чтобы DIP-переключатели
были сконфигурированы правильно
(см. "8.2. Конфигурация комнатного термостата"
на странице 26).
■ Проводка 2-ходового клапана (8) различна для
NC (нормально закрытого) и NO (нормально
открытого) клапан! Проследите за тем, чтобы
проводка была подсоединена к клеммам
в соответствии с электрической схемой.
(1) Если агрегат сконфигурирован для режима условий ограниченного
электропитания, см. "Приложение" на странице 56.
ИНФОРМАЦИЯ
Подробную информацию о конфигурировании насоса
см. в разделе "8.3. Конфигурация работы насоса" на
странице 27.
T4
T5
T6
T
10
M
FCU1
FCU2
FCU3
9
FHL1
FHL2
FHL3
645321
6
7
8
M
