Инструкция по монтажу
9
EKHBH/X008BB
Внутренний агрегат для воздушно-водяной системы,
работающей в режиме теплового насоса
4PW62570-1B – 05.2011

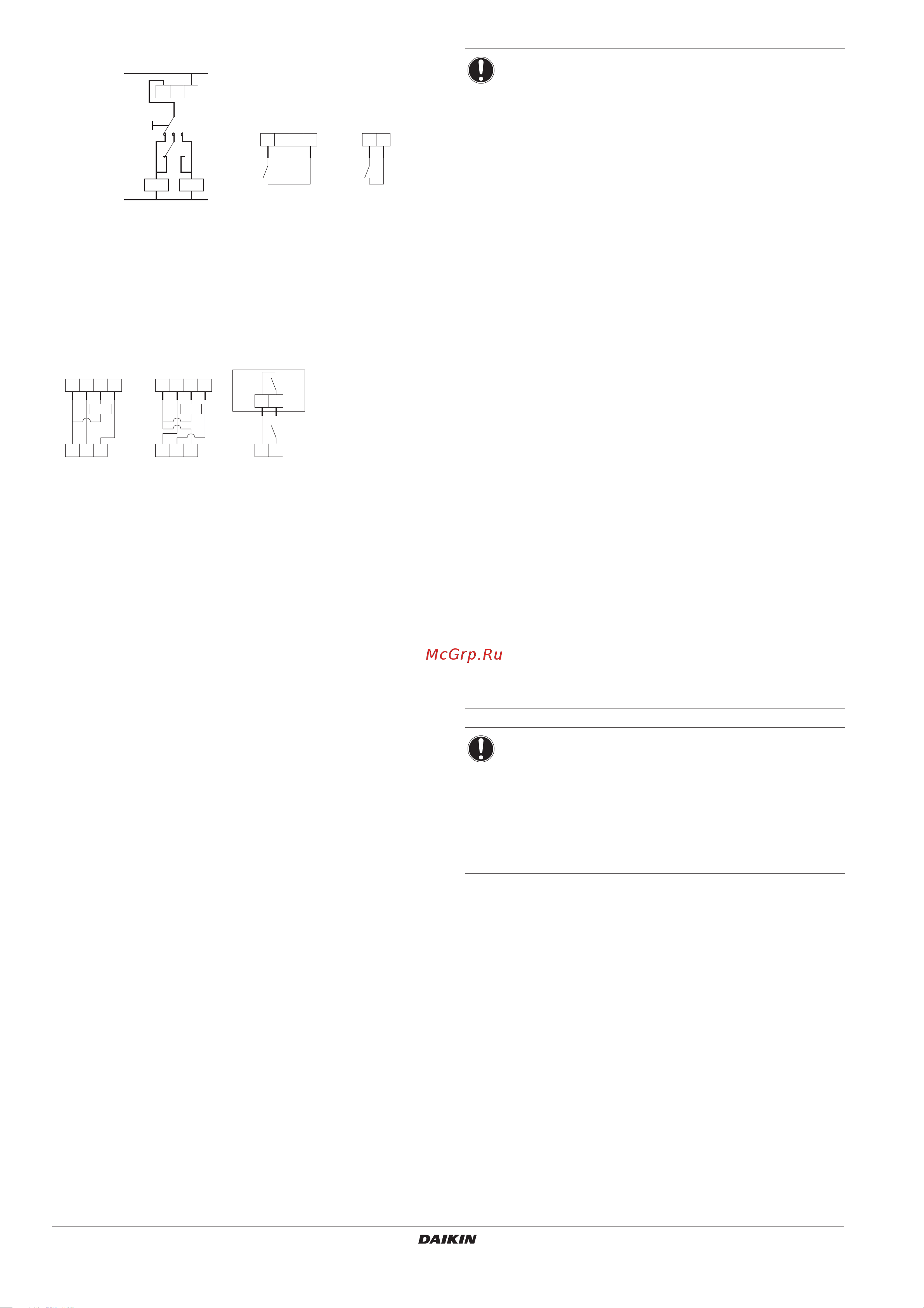

Схема электропроводки A
B
TI
Вход термостата водонагревателя
A Вспомогательный контакт (нормально-замкнутый)
H Комнатный термостат обогрева (дополнительное
оборудование)
K1A Вспомогательное реле для активации агрегата EKHB*
(приобретается по месту установки)
K2A Вспомогательное реле для активации
водонагревателя (приобретается по месту установки)
Схема электропроводки В
B
TI
Вход термостата водонагревателя
C Комнатный термостат охлаждения (дополнительное
оборудование)
H Комнатный термостат обогрева (дополнительное
оборудование)
Com Обычный комнатный термостат (дополнительное
оборудование)
K1A Вспомогательное реле для активации
водонагревателя (приобретается по месту установки)
KCR Подача разрешающего сигнала на вспомогательный
водонагреватель
Работа
■ Схема A
Когда комнатный термостат направляет запрос на обогрев,
включается либо агрегат EKHB*, либо водонагреватель,
в зависимости от положения вспомогательного контакта (A).
■ Схема B
Когда комнатный термостат направляет запрос на обогрев,
то в зависимости от наружной температуры (подачи
разрешающего сигнала на вспомогательный
водонагреватель) включается либо агрегат EKHB*, либо
водонагреватель.
Когда разрешающий сигнал поступает на водонагреватель,
агрегат EKHB*, работающий в режиме обогрева
помещения, автоматически выключается.
Подробнее см. описание местной настройки [C-02~C-04].
123 4
K1A
K1A
K2A
X
Y
K2A
B
TI
L
N
EKHB*/auto
/ Boiler
A
EKHB*
X2M
H
Com
X1 X2
X
Y
K1A
KCR
EKRP1HB*
B
TI
123 4
HC
Com
K1A
EKHB*
X2M
EKRTR*
12
3 4
C
Com
H
K1A
EKHB*
X2M
EKRTW*
ПРИМЕЧАНИЕ
■ Схема A
Проследите за тем, чтобы вспомогательный контакт
(A) имел достаточную задержку по перепаду или по
времени во избежание частого переключения
между агрегатом EKHB* и водонагревателем. Если
функцию вспомогательного контакта (A) выполняет
термостат наружной температуры, обязательно
установите термостат в тени, чтобы воздействие
прямых солнечных лучей не вызывало ошибочное
включение и выключение.
Схема B
Проследите за тем, чтобы двухвариантный
гистерезис [C-04] имел достаточную задержку во
избежание частого переключения между
агрегатом EKHB* и водонагревателем. Поскольку
замеры наружной температуры производятся
термистором воздуха, смонтированном на
наружном агрегате, проследите за тем, чтобы
установить наружный агрегат в тени, вне зоны
воздействия солнечных лучей.
Частое переключение может вызвать
преждевременную коррозию водонагревателя.
Обратитесь к изготовителю водонагревателя.
■ Работая в режиме обогрева, агрегат EKHB*
нагревает воду на выходе до температуры,
заданной через пользовательский интерфейс.
Когда система работает в режиме, зависящем от
погодных условий, температура воды определяется
автоматически в зависимости от наружной
температуры.
Работая в режиме обогрева, водонагреватель
нагревает воду на выходе до температуры,
заданной на его пульте управления.
Ни в коем случае не задавайте на пульте
управления водонагревателя значение
температуры воды на выходе выше 55°C.
■ Проследите за тем, чтобы в контуре циркуляции
воды был только 1 расширительный бак.
Внутренний агрегат Daikin поставляется с уже
смонтированным расширительным баком.
ПРИМЕЧАНИЕ
Обеспечьте правильную конфигурацию
DIP-переключателя SS2-3 на плате распределительной
коробки агрегата EKHB*. См. раздел "8.2. Конфигурация
комнатного термостата" на странице 26.
Касательно схемы B: обеспечьте правильную
конфигурацию местных настроек [C-02, C-03 и C-04].
См. раздел "Двухвариантная работа" на странице 39.
