EKHBH/X016BB
Внутренний агрегат и дополнительное оборудование для воздушно-
водяной системы, работающей в режиме теплового насоса
4PW62573-1A – 05.2011
Инструкция по эксплуатации
4
При отключении электропитания цифровой пульт управления
работает не более 2 часов. При включении автоматического
перезапуска (см. "5. Местные настройки" на странице 14)
возможна работа при отключении электропитания в течение
2 часов без вмешательства пользователя (напр.
энергосберегающий источник электропитания).
Функции часов
Функции часов следующие:
■ показ реального времени в течение 24 часов,
■ указание дня недели.
Функции таймера расписания
Функции таймера расписания позволяют пользователям
составлять расписание работы установки по дневной или
недельной программе.

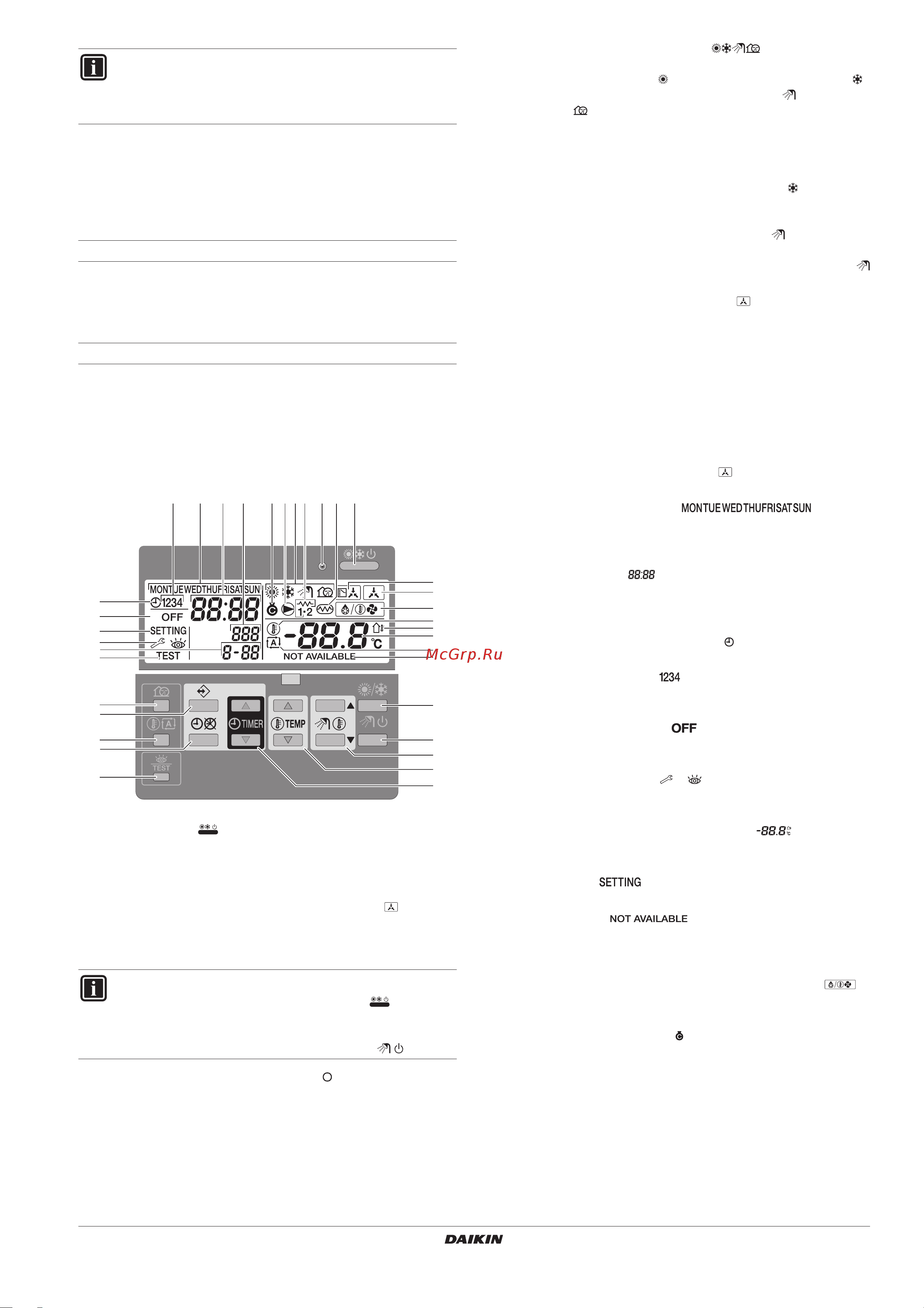

4.3. Названия и функции кнопок и символов
1. КНОПКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ ОБОГРЕВА/
ОХЛАЖДЕНИЯ
Кнопка включения/выключения обогрева/охлаждения
запускает и останавливает функцию обогрева или
охлаждения агрегата.
Если агрегат подключен к внешнему термостату помещения,
эта кнопка не работает и отображается символ .
Последовательное многократное нажатие кнопки ВКЛ/
ВЫКЛ может привести к сбоям в работе системы
(допускается нажатие не более 20 раз в час).
2. СВЕТОДИОД ИНДИКАЦИИ РАБОТЫ
Во время работы системы на обогрев или охлаждение
помещения светодиод индикации работы светится. Если
произошел сбой, светодиод мигает. Когда светодиод не
светится, обогрев или охлаждение помещения не
активированы, тем не менее в то же время могут быть
активны другие режимы работы.
3. СИМВОЛЫ РЕЖИМОВ РАБОТЫ
Эти символы показывают текущий режим(ы) работы:
обогрев помещения ( ), охлаждение помещения ( ),
нагрев воды для бытового потребления ( ) или тихий
режим ( ). С некоторыми ограничениями возможно
одновременное использование различных режимов,
например, обогрева помещения и нагрева воды для
бытового потребления. Соответствующие символы
режимов будут отображаться одновременно.
В установках только для обогрева символ никогда не
отображается.
Если резервуар для горячей воды для бытового
потребления не установлен, символ никогда не
отображается.
При установке и включении солнечных батарей символ
мигает.
4. СИМВОЛ ВНЕШНЕГО УПРАВЛЕНИЯ
Этот символ означает, что управление установкой
осуществляется комнатным термостатом (дополнительное
оборудование) с более высоким приоритетом. Этот
внешний термостат помещения запускает и останавливает
обогрев/охлаждение помещения и изменяет режим работы
(обогрев/охлаждение).
При подключении внешнего термостата помещения с более
высоким приоритетом таймер расписания для обогрева
и охлаждения помещения не функционирует.
При поступлении энергосберегающего сигнала индикация
централизованного управления мигает, указывая на
переход в энергосберегающий режим.
5. ИНДИКАТОР ДНЯ НЕДЕЛИ
Этот индикатор показывает текущий день недели.
При считывании и программировании таймера расписания
индикатор показывает заданный день.
6. ДИСПЛЕЙ ЧАСОВ
Дисплей часов показывает текущее время.
При считывании и программировании таймера расписания
дисплей часов показывает время действия.
7. СИМВОЛ ТАЙМЕРА РАСПИСАНИЯ
Этот символ показывает, что таймер расписания включен.
8. СИМВОЛЫ ДЕЙСТВИЙ
Эти символы показывают действия, запрограммированные
таймеру расписания по каждому дню.
9. СИМВОЛ ВЫКЛЮЧЕНИЯ
Этот символ показывает, что при программировании
таймера расписания выбрано выключение.
10. НЕОБХОДИМ ОСМОТР и
Эти символы указывают на то, что необходимо провести
осмотр установки. Обратитесь к дилеру.
11. ДИСПЛЕЙ УСТАНОВКИ ТЕМПЕРАТУРЫ
Данный дисплей отображает текущую температуру
установки для обогрева/охлаждения помещения.
12. НАСТРОЙКА
Не используется. Только для монтажа.
13. НЕДОСТУПНО
Этот символ отображается при обращении
к неустановленному дополнительному оборудованию или
к функции, которая недоступна.
14. СИМВОЛ РЕЖИМА РАЗМОРАЖИВАНИЯ/ЗАПУСКА
Этот символ показывает, что активирован режим
размораживания/запуска.
15. СИМВОЛ КОМПРЕССОРА
Этот символ указывает на то, что компрессор наружного
агрегата установки активирован.
ИНФОРМАЦИЯ
(*) Функции "охлаждение помещения" и "нагрев воды
для бытового потребления" можно выбрать только при
установке соответствующего оборудования.
ИНФОРМАЦИЯ
Обратите внимание на то, что кнопка никак не
влияет на нагрев воды для бытового потребления.
Нагрев воды для бытового потребления включается
и выключается только с помощью кнопки .
1173
5 6 248
13
25
26
11
19
21
14
35
4
7
9
12
10
22
34
27
28
23
20
33
32
31
29
30
2161815
