5
Передняя и задняя панели Задняя панель
12
Дисплей
14. Дисплей
На дисплее отображаются названия перфомансов или тем-
бров, статус наслоения/разделения клавиатуры/одиночного
тембра и значения параметров.
При наличии в тексте слишком большого количества сим-
волов можно установить автоматическую прокрутку текста
на дисплее (
)
стр. 49).
Основные операции
15. Основные операции
Регулятор VALUE
Используйте этот регулятор для переключения перфоман-
сов или программ и для редактирования значения параме-
тров.
Кнопки CURSOR/VALUE ▲▼◄►
Используйте эти кнопки для переключения перфомансов
или программ, для быстрого выбора страниц редактирова-
ния параметра(ов) и для редактирования их значений.
Кнопки PERFORMANCE EDIT и PROGRAM EDIT
Эти кнопки позволяют отредактировать соответствующие
параметры (
)
стр. 23).
Кнопка GLOBAL
Эта кнопка позволяет выполнить общие настройки, при-
меняемые ко всему PS60 (
)
стр. 23).
Кнопка EXIT
Эта кнопка используется для выхода со страницы редак-
тирования и возврата на главную страницу перфоманса
(
)
стр. 23).
Наушники
16. Разъем PHONES
Разъем для подключения наушников (на этот разъем выво-
дится тот же сигнал, что и на разъемы OUTPUT L/MONO
и R).
Для регулировки уровня громкости наушников, используй-
те регулятор VOLUME.

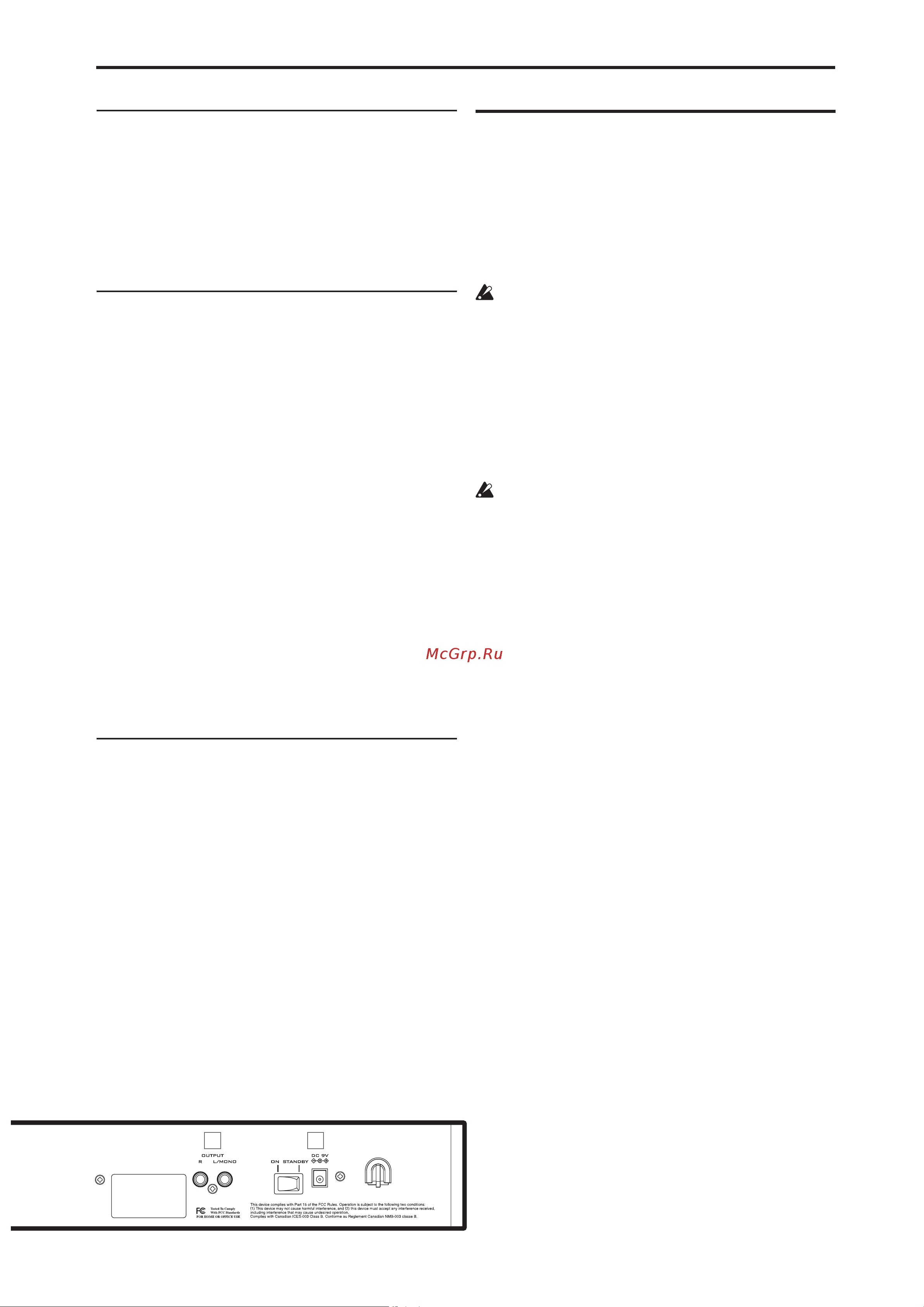

Задняя панель
1. Источник питания
Переключатель питания
Включение /выключение питания (
)
стр. 9)
Разъем DC 9V
Подключите к нему штекер прилагаемого блока питания
(
)
стр. 9).
Подключения выполняются при выключенном пита-
нии. Обратите внимание, что небрежная работа мо-
жет привести к повреждению акустической системы
или к неисправностям.
Зажим кабеля
Используйте этот зажим для закрепления кабеля прилагае-
мого блока питания. После подключения блока питания,
закрутите кабель вокруг зажима и закрепите на тыльной
панели PS60 так, чтобы кабель нельзя было случайно вы-
тянуть. Оставьте достаточную петлю на конце вилки, так
чтобы при желании ее можно было отключить (
)
стр. 9).
Будьте аккуратны и не тяните за основание вилки
больше, чем это необходимо.
2. OUTPUT
Разъемы L/MONO и R
Это аналоговые стерео выходы. Для использования моно-
фонического выхода, подключите разъем L/MONO. Для
регулировки уровня громкости наушников, используйте
регулятор VOLUME. (
)
стр. 10).
3. USB 2.0
Разъем USB (для подключения к компьютеру)
Используйте этот разъем для подключения PS60 к ком-
пьютеру. Можно использовать программу PS60 Editor для
редактирования звуков, или использовать программное
обеспечение цифровой рабочей станции для передачи со-
общений данных ноты и других данных перфоманса или
настроек звука через MIDI (Руководство по установке PS60
USB-MIDI).
Примечание: USB разъем PS60 может быть использован
только для передачи и приема MIDI данных.
4. Регулятор Contrast
Этот регулятор предназначен для настройки контрастности
дисплея и для получения наилучшего изображения с любо-
го угла при любых условиях освещенности.
5. MIDI
Разъем IN, разъем OUT
MIDI позволяет подключить PS60 к компьютеру или дру-
гим MIDI устройствам для посыла и приема нот, сообще-
ний контроллера, настроек тембра и так далее (
)
стр. 12).
