Инструкция по эксплуатации Страница: 29

Liebherr SBSes 7165-21 [29/42] Перестановка ручек

Предохранитель

Fig. 12 (41)

снимите движением

вперед.

Снимите крышку

Fig. 12 (47)

Полностью вверните регулируемую опору

Fig. 12 (42)

При необходимости с помощью второго человека

устройство слегка наклоните назад, чтобы удалить

опорный палец.

Вытяните опорный палец

Fig. 12 (42)

вниз и вперёд. При

этом следите за гнездом шарнира

Fig. 12 (40)

Открутите опорный кронштейн

Fig. 12 (43)

(3 шт. Torx

25)

Fig. 12 (44)

Осторожно снимите и переставьте на противопо-

ложную сторону крышку со стороны ручки

Fig. 12 (45)

Снова прикрутите нижний опорный кронштейн

Fig. 12 (43)

на новой стороне шарнира (с моментом

4 Нм). При необходимости используйте аккумуля-

торный шуруповерт.

Открутите опорный кронштейн

Fig. 12 (46)

и снова

прикрутите внутри с поворотом на 180°.

Снова слегка наклоните

устройство назад и

снова установите

нижний опорный палец

Fig. 13 (42)

. Зазубрина

должна быть располо-

жена спереди.

Установите крышку

Fig. 12 (47)

на противо-

положной стороне.*

Fig. 13

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Предохранитель

(41)

нужно зафиксировать сбоку на

кронштейне, чтобы опорный палец и двери были защи-

щены от выпадения.

Снова защелкните предохранитель

(41)

на опорном

кронштейне.

Наденьте гнездо шарнира

Fig. 12 (40)

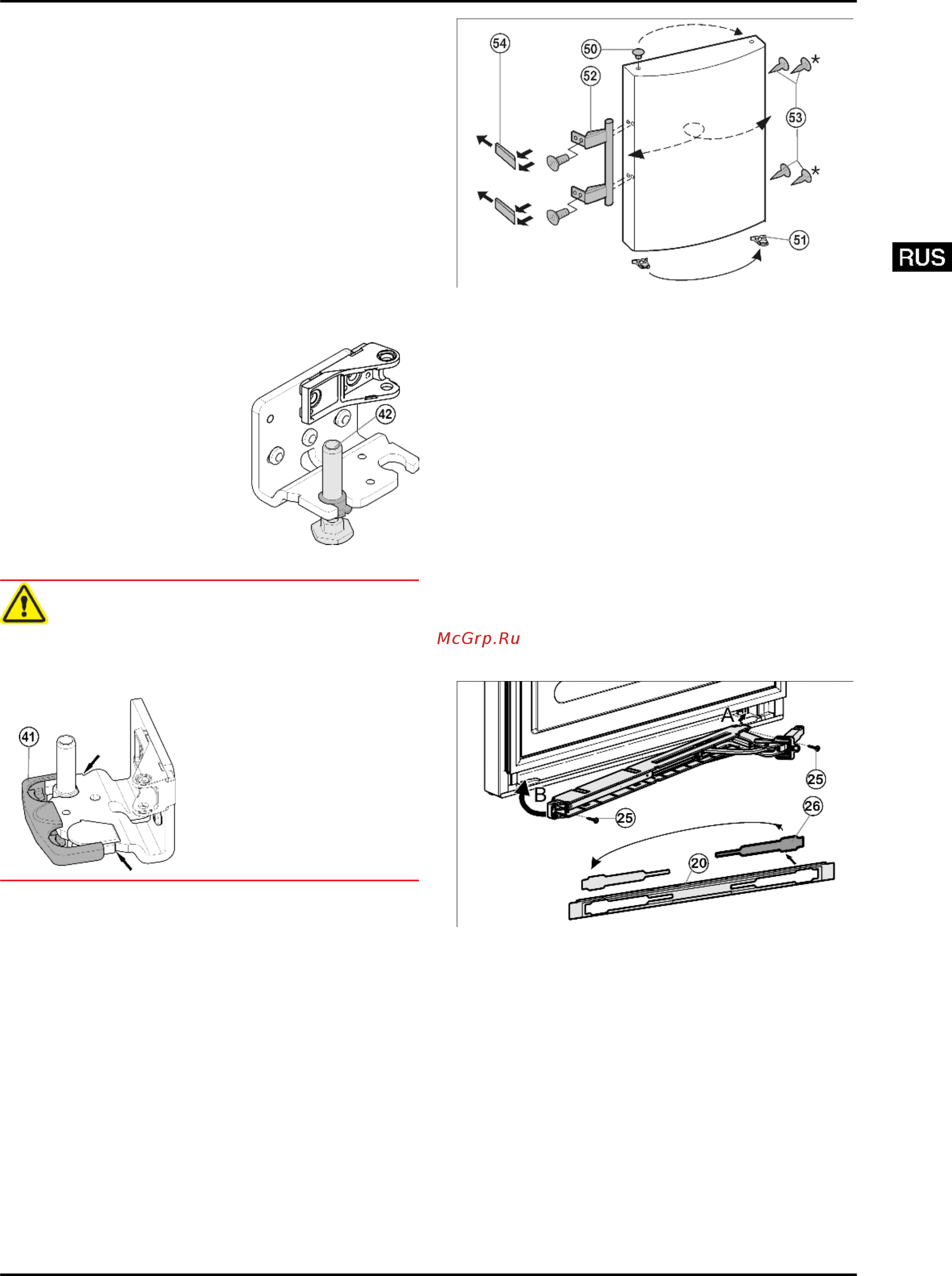

4.1.7 Перестановка ручек

Извлеките пробки

Fig. 14 (50)

из опорных втулок

дверцы и переставьте.

Fig. 14

Снимите и переставьте на противоположную сторону

дверную ручку

Fig. 14 (52)

, пробку

Fig. 14 (53)

прижимные пластины

Fig. 14 (54)

При установке прижимных пластин на противопо-

ложной стороне следите за правильной фиксацией.

4.1.8 Монтаж нижней двери

Установите дверцу сверху на нижний опорный палец

Fig. 12 (42)

Закройте дверь.

Снова наденьте пластмассовый колпачок

Fig. 11 (33)

на

средний опорный кронштейн

Fig. 11 (31)

Вставьте средний опорный палец

Fig. 11 (32)

на новой

стороне шарнира через средний опорный кронштейн

Fig. 11 (31)

в нижнюю дверцу.

Установите шайбу

Fig. 11 (34)

на средний опорный

палец

Fig. 11 (32)

4.1.9 Монтаж нижнего амортизатора закры-

вания двери

Fig. 15

Освободите крышку

Fig. 15 (26)

из накладки

Fig. 15 (20)

и снова установите её на другой стороне.

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром в сторону шарнира.

Отверстия с левой и правой стороны должны нахо-

диться точно друг над другом.

Прикрутите (2 шт. Torx 15)

Fig. 15 (25)

узел амортиза-

тора закрывания дверцы.

Ввод в работу
