Wolta WLFW36W05 Инструкция по эксплуатации онлайн

Wolta WLFS36W05 Инструкция по эксплуатации онлайн
ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ
1. Работы по установке и обслуживанию светильника можно проводить только убедившись в том, что питание сети отключено. Перед
установкой убедитесь в наличии защитного устройства в сети (автоматический выключатель, предохранитель).
2. При эксплуатации необходимо располагать светильник и электропроводку вдали от химически активной среды, горючих и легко-
воспламеняющихся предметов и поверхностей.
3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование све-
тильника при поврежденной проводке, с треснувшим плафоном. Запрещено устанавливать светильник на легковоспламеняющиеся
материалы, например, такие как древесный шпон и материалы на основе дерева толщиной менее 2 мм.
4. Запрещено производить подключение светильника проводом с нетермостойкой изоляцией.
5. Запрещается эксплуатация светильника без защитного заземления.
6. Запрещается эксплуатация светильника с поврежденным корпусом или рассеивателем.
7. При обнаружении неисправности, обесточьте светильник и обратитесь к квалифицированному электрику для выявления причины.
8. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей».
МОНТАЖ И ПОДКЛЮЧЕНИЕ
Во избежание ошибок при установке и использовании, обратитесь к квалифицированному электрику.
1. Извлеките светильник из упаковки и убедитесь в его целостности.
2. Обесточьте сетевой кабель (трехжильный кабель с сечением от 0,5 мм
2
до 1,5 мм
2
). Не входит в комплект поставки.
3. Присоедините подготовленные концы проводов к проводам светильника обозначенных L, N, способом допустимым «Правилами устройства электроустановок».
WOLTA
®

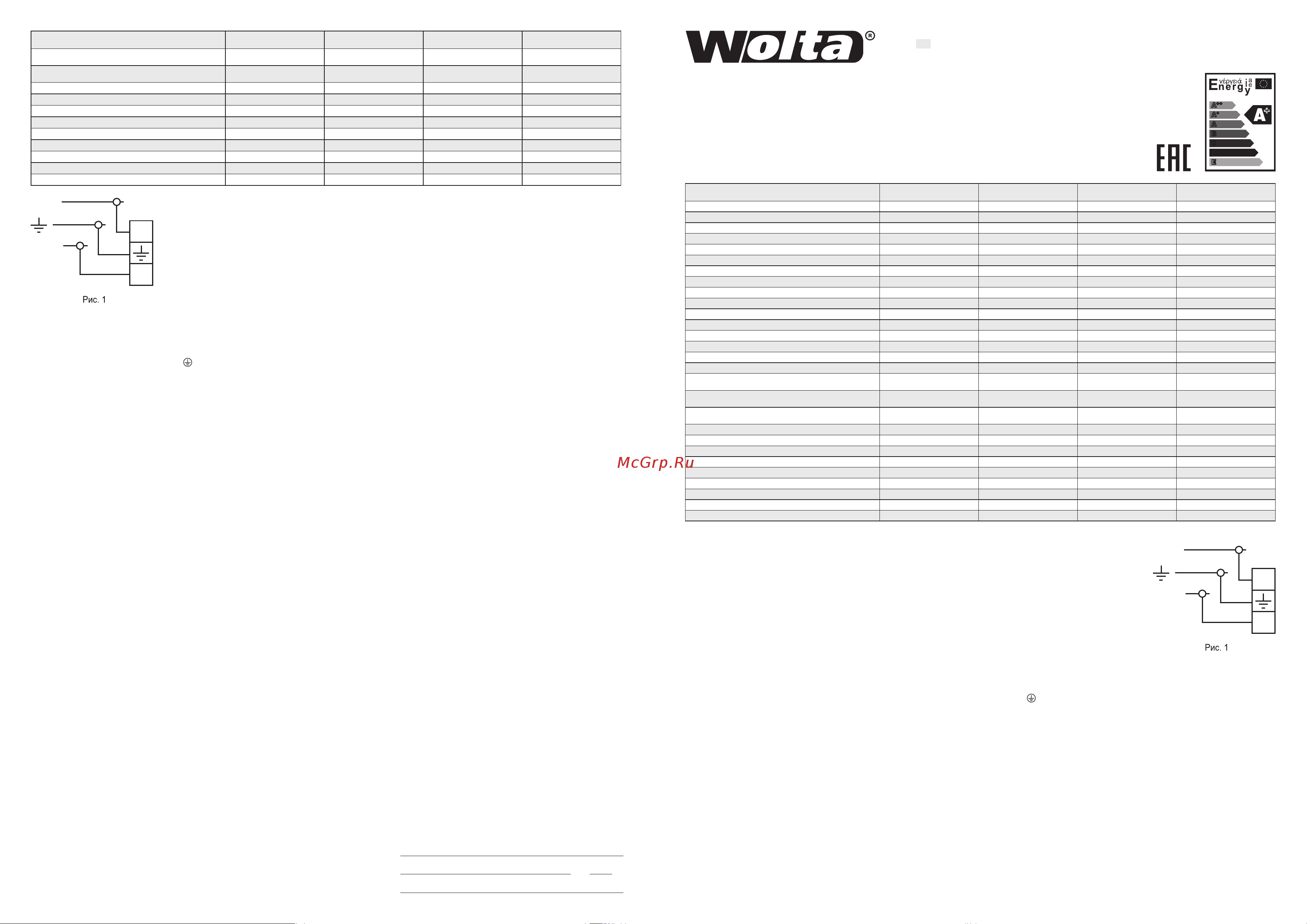

рекомендует применять клеммные колодки (Рис. 1).
Крепление типа Z — внешний гибкий кабель или шнур данного светильника не может быть заменен; если шнур окажется поврежден, то светильник должен быть утилизирован.
4. Установите светильник при помощи монтажного комплекта на поверхность. Аналогичным способом светильник можно устанавливать на тросовых подвесах (не входят
в комплект поставки).
УХОД ЗА СВЕТИЛЬНИКОМ
В процессе эксплуатации светильника на его поверхности может скапливаться пыль, что уменьшает его потребительские свойства. Для очистки наружной поверхности
светильника можно использовать мягкую ткань, смоченную водой с применением нейтральных моющих средств. Не использовать для очистки растворители и другие агрес-
сивные химикаты. Дополнительных мер обслуживания не требуется.
УТИЛИЗАЦИЯ
Светодиодные светильники WLF05 относятся к IV классу отходов (малоопасные отходы) и подлежат утилизации специализированными лицензированными организациями.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Транспортировка и хранение светильника должны происходить при температуре окружающей среды от –25 до +45°С и относительной влажностью воздуха не более 80%.
Хранение и транспортировка светильника должны осуществляться только в заводской упаковке. В процессе транспортировки и хранения не допускается воздействие на
светильник и его упаковку нефтепродуктов, агрессивных веществ и сред, а также механических нагрузок. Включение светильника возможно через час после транспорти-
рования при отрицательной температуре.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Срок службы светодиодных светильников составляет 15000 часов, при условии соблюдения потребителем правил транспортировки, хранения, установки и эксплуатации.
ГАРАНТИЙНЫЙ ТАЛОН / ГАРАНТІЙНИЙ ТАЛОН
Действителен при заполнении торговой организацией / Дійсний при заповненні торговою організацією /
Сауда ұйымы толтырған кезде ғана жарамды
Дата изготовления / Дата виготовлення / Дайындалған күні
Штамп технического контроля изготовителя/ Штамп технічного контролю виробника /
Өндірушінің техникалық бақылау мөртабаны
Дата продажи / Дата продажу / Сату күні
Штамп магазина / Штамп магазину / Дүкен мөртабаны
НАЗНАЧЕНИЕ
Светильники светодиодные серии WLF05 торговой марки WOLTA
®
предназначены для работы в однофазных сетях переменного тока с напряжением
230В частотой 50 Гц. Данные светильники применяются для общего освещения офисно-административных и торговых помещений, а также коридоров,
лестничных пролетов, конференц и спортивных залов, могут применяться для бытовых помещений. Светильники сертифицированы и соответствуют
всем необходимым требованиям, предъявляемым к данному типу оборудования. Качество электроэнергии должно соответствовать ГОСТ 32144-2013.
Питающая сеть должна быть защищена от коммутационных и грозовых импульсных помех.
Продукция соответствует требованиям Технических регла-
ментов Таможенного союза: ТР ТС 004/2011 и ТР ТС 020/2011.
КОМПЛЕКТАЦИЯ
Светильник в сборе (в комплекте с драйвером); монтажный комплект, инструкция по эксплуатации; упаковка.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Руководство по монтажу и эксплуатации
Модель WLFS18W05 WLFW18W05 WLFS36W05 WLFW36W05
Тип источника света Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD
Мощность, Вт 18 18 36 36
Коэффициент мощности 0.6 0.6 0.9 0.9
Тип напряжения
AC AC AC AC
Входное напряжение, В 220-240 220-240 220-240 220-240
Ток, мА 130 130 174 174
Частота, Гц 50 50 50 50
Цветовая температура, К 4000 6500 4000 6500
Индекс цветопередачи ≥70 ≥70 ≥70 ≥70
Световой поток, лм 1700 1700 3400 3400
Коэффициент пульсации <5% <5% <5% <5%
Класс светораспределения по ГОСТ54350-2011 П П П П
Тип кривой силы света по ГОСТ54350-2011 Д Д Д Д
Степень защиты IP40 IP40 IP40 IP40
Климатическое исполнение
УХЛ4 УХЛ4 УХЛ4 УХЛ4
Диапазон рабочих температур, °С
–20..+45 –20..+45 –20..+45 –20..+45
Нормируемая предельно допустимая температура
окружающей среды, ta, °C
45 45 45 45
Нормируемая максимальная рабочая
температура(обмотки), tw, °C
80 80 80 80
Нормируемая максимальная рабочая температура
(конденсатора), tc, °C
75 75 75 75
Класс защиты I I I I
Размеры, мм
590х55х24 590х55х24 1190х55х24 1190х55х24
Масса, кг
0,25 0,25 0,45 0,45
Материал рассеивателя
поликарбонат поликарбонат поликарбонат поликарбонат
Тип рассеивателя
призма призма призма призма
Материал корпуса
сталь сталь сталь сталь
Цвет корпуса белый белый белый белый
Срок службы, часов
15000 15000 15000 15000
Срок гарантии, лет 2 2 2 2
11.19
/ 20
г.
СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ СЕРИИ WLF05
RU
Моделі WLFS18W05 WLFW18W05 WLFS36W05 WLFW36W05
Нормаланатын ең жоғары Жұмыс
температурасы(орау), tw, °C
80 80 80 80
Нормаланатын ең жоғары Жұмыс температурасы
(конденсатор), tc, °C
75 75 75 75
Қорғау сыныбы I I I I
Өлшемдері, мм 590х55х24 590х55х24 1190х55х24 1190х55х24
Салмағы, кг 0,25 0,25 0,45 0,45
Шашыратқыш материалы
пол
і
карбонат пол
і
карбонат пол
і
карбонат пол
і
карбонат
Шашыратқыш материалы
призмасы призмасы призмасы призмасы
Корпус материалы
болат болат болат болат
Корпустың түсі ақ ақ ақ ақ
Қызмет мерзімі, сағат 15000 15000 15000 15000
Кепілдік мерзімі, жыл 2 2 2 2
L
L
N
N
ҚАУІПСІЗДІККЕ ҚОЙЫЛАТЫН ТАЛАПТАР
1. Шамды орнату және блоктау бойынша жұмыстарды желінің қоректенуінің ажыратылғанына көз жеткізгеннен кейін ғана жүргізуге
болады. Орнату алдында желіде қорғаныс құрылғысының (автоматты ажыратқыш, сақтандырғыш) болуына көз жеткізіңіз.
2. Пайдалану кезінде жарық пен электр сымдарын химиялық белсенді ортадан, жанғыш және дәрістік тұтанғыш заттар мен беттен
алыс орналастыру қажет.
3. Барлық электр қосылыстары мен сымдардың бүтіндігін үнемі тексеріңіз. Жарылған плафоны бар сым зақымдалған кезде шамды
қосуға және пайдалануға тыйым салынады. Шамды тез тұтанатын материалдарға, мысалы, ағаш шпоны және қалыңдығы 2 мм-ден кем
ағаш негізіндегі материалдар сияқты орнатуға тыйым салынады.
4. Шырағданды шыдамды емес оқшауламасы бар сыммен қосуға тыйым салынады.
5. Шамды жерге тұйықтамай пайдалануға тыйым салынады.
6. Корпусы зақымдалған немесе шашыратқыш шамды пайдалануға тыйым салынады.
7. Ақау табылған жағдайда, шамды токтан ажыратып, себептерін анықтау үшін білікті электрикке хабарласыңыз.
8. Шамды пайдалану «Тұтынушылардың электр қондырғыларын техникалық пайдалану Ережелеріне»сәйкес жүргізілуі тиіс.
ҚОСУ ЖӘНЕ ҚОСУ
Орнату және пайдалану кезінде қателерді болдырмау үшін білікті электрикке хабарласыңыз.
1. Шамды қаптамадан алып, оның бүтіндігіне көз жеткізіңіз.
2. Желілік кабель (0,5 мм
2
1,5 мм
2
дейінгі қимасы бар үш желілі кабель) токтан ажыратыңыз. Жеткізу жиынтығына кірмейді.
3. Дайындалған сымдардың ұштарын L, N, белгіленген шамдардың сымдарына «электр қодырғыларын орнату ережелері»рұқсат етілген спосјбпен қосыңыз.
WOLTA
®
Клемма қалыптарын қолдануды ұсынады (Сур. 1).
Z типті бекіткіш — сыртқы иілгіш кабель немесе осы шамның сымы ауыстырылмайды; егер сым бүлінген болса, онда шам кәдеге жаратылуы тиіс.
4. Шамды монтаждау жиынтығының көмегімен бетіне орнатыңыз. Осыған ұқсас тәсілмен шамды тросты аспаларда орнатуға болады (жеткізу жиынтығына кірмейді).
ШАМҒА КҮТІМ ЖАСАУ
Шамды пайдалану кезінде оның бетінде шаң жиналуы мүмкін, бұл оның тұтынушылық қасиеттерін азайтады. Шаның сыртқы бетін тазалау үшін бейтарап жуу құралдарын
қолдана отырып, сумен суланған жұмсақ матаны пайдалануға болды. Тазалау үшін еріткіштерді және басқа агрессивті химикаттарды пайдаланбаңыз. Қосымша қызмет
көрсету шаралары талап етілмейді.
КӘДЕГЕ ЖАРАТУ
Жарықдиодты шамдар WLF05 жатады IV сыныбы қалдықтарды (қауіптілігі аз қалдықтар) және кәдеге жаратуға жатады лицензияланған мамандандырылған ұйымдар.
ТАСЫМАЛДАУ ЖӘНЕ САҚТАУ
Шамдарды тасымалдау және сақтау –25-тен +45°С дейінгі температура және 80% — дан аспайтын ауаның салыстырмалы ылғалдылығы кезінде жүргізілуі тиіс. Шамды
сақтау және тасымалдау тек зауыт қаптамасында жүзеге асырылуы тиіс. Тасымалдау және сақтау процесінде шамға және оның қаптамасына мұнай өнімдерінің, агрессивті
заттар мен ортаның, сондай-ақ механикалық жүктемелердің әсер етуіне жол берілмейді. Шамды қосу кері температурада тасымалданғаннан кейін бір сағаттан кейін мүмкін.
КЕПІЛДІК МІНДЕТТЕМЕЛЕР
Жарықдиодты шамдардың қызмет ету мерзімі тұтынушы тасымалдау, сақтау, орнату және пайдалану ережелерін сақтаған жағдайда 15000 сағатты құрайды. Жарық диодты шамдар-
ды пайдаланудың кепілдік мерзімі тұтынушы тасымалдау, сақтау, монтаждау және пайдалану ережелерін сақтаған жағдайда сату сәтінен бастап 2 жыл құрайды. Шамды дұрыс
сақтамау, монтаждау немесе пайдалану кепілдіктен айыруға әкеп соғады. Сатып алушының кінәснен болмаған ақаулықтар анықталған жағдайда, кепілдік мерзімі аяқталғанға дейін
шам сататын ұйымға жүгіну қажет. Шады қайтару және ауыстыру тұтас қаптама, толық жинақтау және механикалық зақымданулар болмаған кезде ғана жүргізіледі.
Сатушы кепілдік міндеттемелерді сатып алушыда кассалық чек немесе сатуды растайтын басқа құжат болған кезде ғана орындайды.
Кепілдік нәтижесінде зақымдалған бұйымдарға таратылмайды:
• өнімнің сұйықтық байланыстары;
• механикалық әсер ету және өзге де зақымдану.
Механикалық зақымдануларға кинетикалық энергияның әсерінен шамның (корпус, шашыратқыш, шағылыстрғыш) бүтіндігінің бұзылуы жатады. Жарық диодты шамды өз бетінше
ашқан жағдайда кепілдік күшін жояды. Кепілдік міндеттемелер пайдалану процесінде боялған беттердің реңктері мен пластикалық бөлшектердің өзгеруіне қатысты танылмайды.
Кепілдік мерзім ішінде жарық ағыны өтінім берілген Номиналды жарық ағынының 70% — дан төмен емес деңгейде, коррелденген түс температурасның мәні және кепілді мерзім
ішінде коррелденген түс температурасының рұқсат етілген мәндерінің аймағы ГОСТ Р 54350 келтірілген сәйкес сақталады. Сіз қойып отырған сұрақ бойнша ақпаратты алу үшін «тегін
медициналық көмектің кепілдік берілген көлемінің шеберінде қамтамасыз ету бойынша ақпарат» айдарында сұрақ қоюыңыз қажет.: 8 (800) 555-01-23, 8 (495) 651-87-22.
ДАЙЫНДАЛҒАН КҮНІ
00.00 СЕРИЯСЫНА СӘЙКЕС нұсқаулықта көрсетілген (алғашқы екі Сан — дайындалған айы; екінші екі Сан — дайындалған жылы).
СЕРТИФИКАТТАУ
Тауар Кеден одағының қолданыстағы техникалық регламенттеріне сәйкес сертификатталған. Сертификаттау туралы ақпарат таңбалауда жазылған.
ДАЙЫНДАУШЫ ТУРАЛЫ АҚПАРАТ
ZHONGSHAN DIWA жарықтандыру CO., LIMITED. Мекен-жайы: ЖОҚ. 42, ЖЕНХИ ЖОЛ, XIQU INDUSTRIAL AREA, XIAOLAN TOWN, ЖАҢҒЫШ ҚАЛАСЫ, ГУАНДГОН,
ҚЫТАЙ. ҚХР-да жасалған. Жеткізушінің (Өндірушінің) тұтынушыдан талап-наразылықтады қабылдауға уәкілеттік берген заңды тұлғаның атауы мен мекен-жайы: «Леруа
Мерлен Казахстан» ЖШС, Қазақстан Республикасы, 050000, Алматы қ., Қонаев көш., 77, «ParkView» БО, 6 қ., №07 кеңсе. «Wolta Kazakhstan» ЖШС, 050044, Қазақстан
Республикасы, Алматы қаласы, Жiбек Жолы көшесі, 50 үй, 604 оф. тел: +7 (727) 973 09 55, info@wolta.kz. Өндіруші алдын ала ескертусіз тұтынушының сапасына елеулі
өзгерістер енгізбестен өнімнің дизайнын өзгертуге (техникалық параметрлерді және / немесе көріністі өзгерту) және жабдықты өзгертуге құқылы.
L
L
N
N
+
A
++
A
+
A
B
C
D
E
A
++
A
+
A
B
C
D
E
