M-Audio FireWire Solo [11/40] Connecteurs de face arrière

6. Entrée guitare

Entrée de niveau instrument sur connecteur Jack 6,35 mm, pour utilisation avec guitares, basses

ou autres sources de niveau instrument. Ce connecteur n’est actif que lorsque le sélecteur d’entrée

Avant/Arrière (5) est en position «Front» (position désengagée). L’entrée de ce connecteur apparaît

dans votre logiciel audionumérique comme signal mono sur le côté droit de la paire d’entrée

stéréo.

7. Indicateur d’écrêtage

Cette diode s’allume lorsque le signal d’entrée guitare dépasse -1 dBFS. Si l’indicateur d’écrêtage

reste allumé, réduisez le niveau de gain d’entrée de guitare (8).

8. Commandes de gain guitare

Ce bouton rotatif contrôle la quantité de gain à l’entrée guitare (6), sur une plage allant de 0dB à

+30dB ou davantage.

9. Interrupteur d’alimentation fantôme

Cet interrupteur active l’alimentation fantôme 48 V, à utiliser avec des micro à condensateur

nécessitant une alimentation externe. Quand l’alimentation fantôme est active, la diode

d’alimentation fantôme (3) s’allume.

REMARQUE : Il n’est pas dangereux de brancher la plupart des micro dynamiques modernes

ou des appareils de niveau de ligne aux entrées de canal quand l’alimentation fantôme

est activée. Cependant, certains vieux micros à ruban peuvent être endommagés par

l’alimentation fantôme, et certains appareils de niveau de ligne asymétriques peuvent mal

fonctionner ou produire un bruit de fond perceptible quand l’alimentation fantôme est active.

Consultez le guide d’utilisation de ces périphériques avant de réaliser la connexion à la source

d’alimentation fantôme.

10. Contrôle du niveau de sortie

Ce bouton contrôle la quantité de gain de sortie vers la sortie ligne du panneau arrière (18) et la

sortie casque du panneau avant.

11. Sortie casque

Prise casque Jack 6,35 mm stéréo pour brancher un casque aﬁn de monitoriser le signal de sortie.

Le volume est réglé à l’aide du contrôle de niveau de sortie (10).

12. Témoin d’alimentation

Cette diode s’allume quand la FireWire Solo est sous tension, soit par l’alimentation du bus, soit

par le bloc d’alimentation.

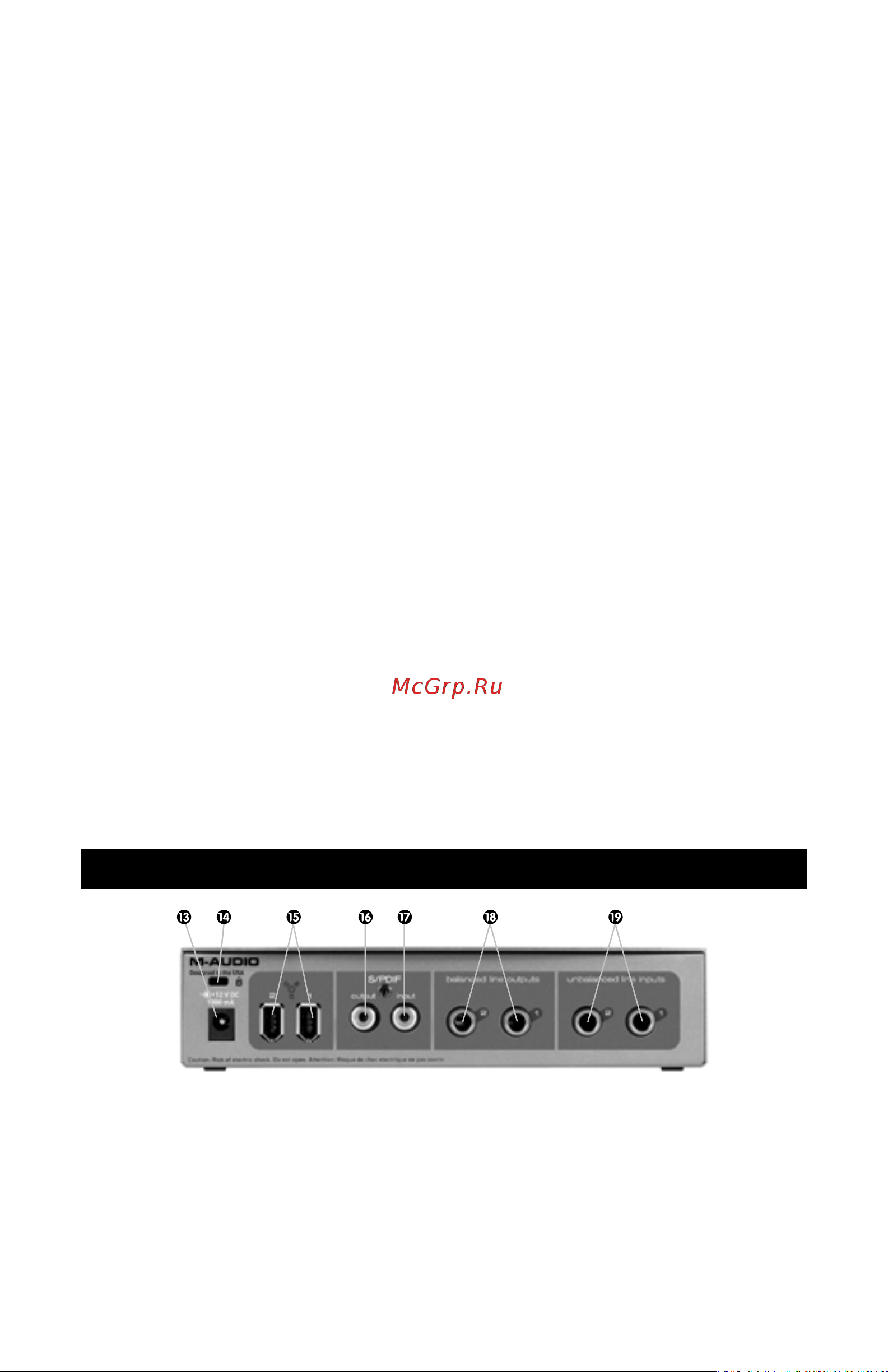

Connecteurs de face arrière

13. Entrée alimentation

Branchez l’adaptateur de courant alternatif fournit sur cette entrée. L’adaptateur est nécessaire

quand vous utilisez la FireWire Solo avec une connexion 6/4 broches, ou quand vous utilisez la

FireWire Solo comme convertisseur A/D autonome. L’adaptateur n’est pas nécessaire quand vous

utilisez la FireWire Solo sur une connexion FireWire 6/6 broches standard.

14. Port de verrouillage

Ce port est fourni pour être utilisé avec un dispositif anti-vol avec câble d’ordinateur de type

Kensington standard.
