8

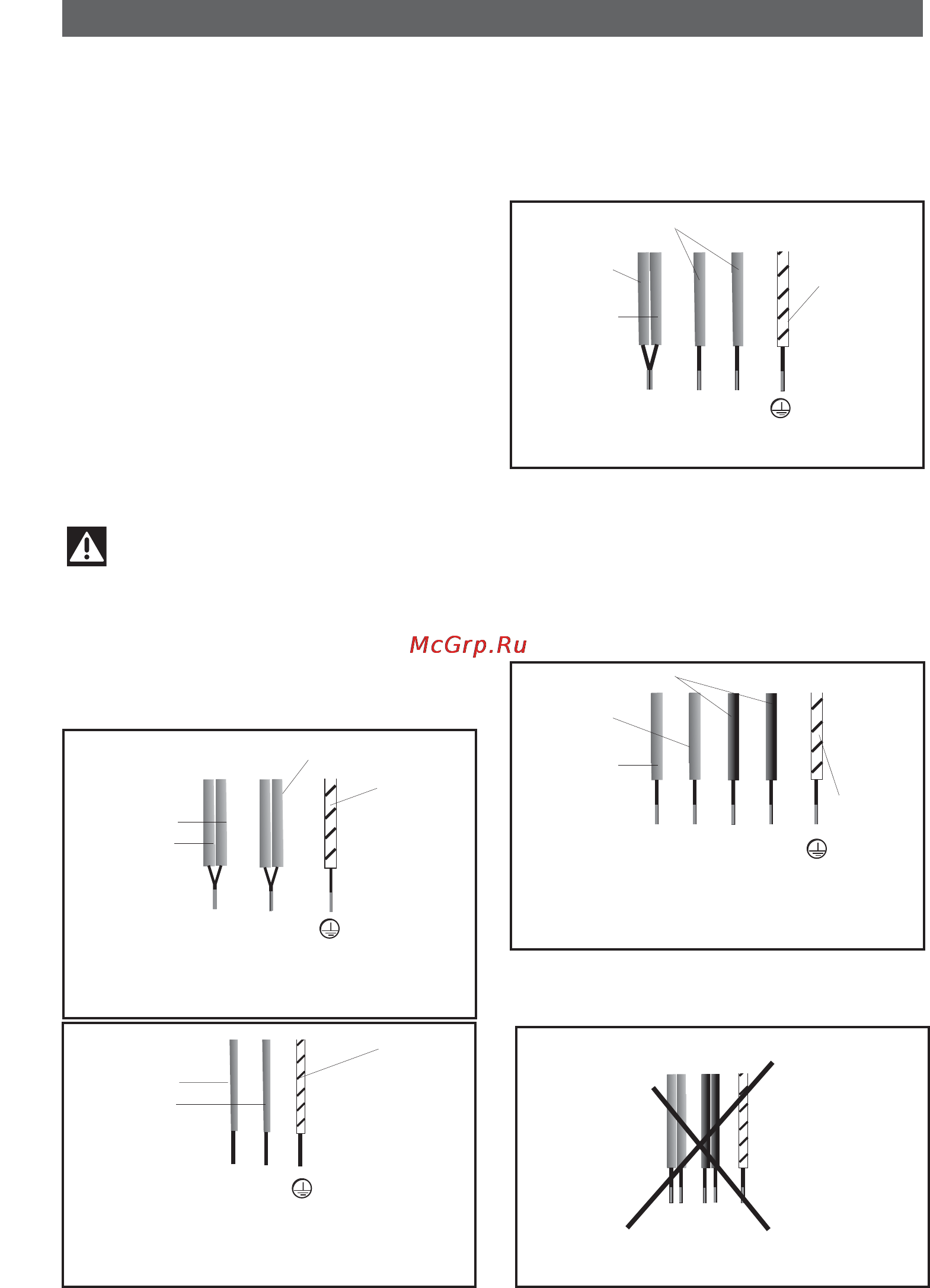

1/ УСТАНОВКА ВАШЕГО ПРИБОРА
Разделите 2 фазных провода L1 и L2 перед
подключением.
N
N
L
L
Зеленый/
желтый
Синий
Чёрносерый
Коричневый
N
N
L
L
1
1
L
L
2
2
Зеленый/
желтый
Чёрносерый
Коричневый
Синий
•
Подключение 220240 В~
ПОДКЛЮЧЕНИЕ
•
•
N
N
L
L
Зеленый/
желтый
Синий
Коричневый
•
Подключение 400 В 2N~ – 16 A
32A
16A
Разделите провода перед подключением.
Нейтраль
Земля
Фаза
N
N
1
1
L
L
1
1
L
L
2
2
Синий
Зеленый/
желтый
Чёрносерый
Коричневый
•
Подключение 2х230 В 2L+2N~ – 16A
N
N
2
2
•
Подключение 400 В 3~ – 16A
Варочные поверхности подключают к сети
через розетку, соответствующую норме CEI
60083 или через устройство всеполюсного
отключения, отвечающего существующим
правилам по установке электрических
приборов.
При подаче напряжения к Вашей варочной
поверхности или после длительного отклю
чения электроэнергии, на панели управле
ния загораются светящиеся символы.
Прежде чем опять пользоваться прибором
подождите около 30 секунд, чтобы эти инди
каторы погасли. (Это отображение символов
абсолютно естественно и предназначено
для специалистов из службы гарантийного
обслуживания. Пользователю не следует
обращать на них внимание).
Внимание!
В случае если провод поврежден, он
должен быть заменен производителем,
его службой гарантийного обслуживания
или квалифицированным специалистом
во избежание опасности.
Нейтраль ЗемляФаза
Нейтраль
Земля
Фаза
Нейтраль
Земля
Фаза
При трёхфазном 400 В 2N подключении в
случае нарушения работы Вашей варочной
поверхности, проверьте, хорошо ли подсое
динён нулевой провод.
