УПРАВЛЕНИЕ ВЫТЯЖКОЙ

Общий вид переключателя представлен на

рис. 3. Его элементы имеют следующее функцио-

нальное назначение:

1. Включение/выключение ламп подсветки.

2. Включение 1 -ой скорости.

3. Включение 2-ой скорости.

4. Включение 3-ей скорости.

5. Выключение скоростей вентиляции, акти-

вация, включение и дезактивация функ-

ции «Задержка выключения вытяжки».

С помощью этого переключателя путем легкого

нажатия на соответствующую кнопку Вы в произ-

вольном порядке можете включить одну из трех

скоростей вентиляции. О номере включенной ско-

рости сигнализирует светящийся индикатор над со-

ответствующей кнопкой. Для выключения мотора

необходимо кратковременно нажать на кнопку 5,

мотор выключится и светодиод погаснет.

Лампы освящения можно включить вне зави-

симости от работы мотора.

Для активации функции «Задержка времени

выключения вытяжки» необходимо нажать и удер-

живать нажатой кнопку 5 до момента, пока не про-

звучит звуковой сигнал (не менее трех секунд).

Функция задержки выключения вытяжки по-

сле ее активации включается путем легкого нажа-

тия на кнопку 5 при любой включенной скорости

вентиляции. При этом вытяжка автоматически

переходит на первую скорость вентиляции, а свето-

диод над кнопкой 2 начинает мигать. По истечении,

примерно, 2 минут 30 секунд прозвучит три звуко-

вых сигнала и вытяжка полностью выключится,

в том числе и освящение, если до этого оно было

включено.

Для дезактивации функции «Задержка време-

ни выключения вытяжки» на кнопку 5 необходимо

нажать повторно и удерживать ее нажатой до по-

явления звукового сигнала (не менее трех секунд).

После этого кнопка 5 при кратковременном на нее

нажатии снова выполняет функции выключения

выбранной Вами скорости вентиляции.

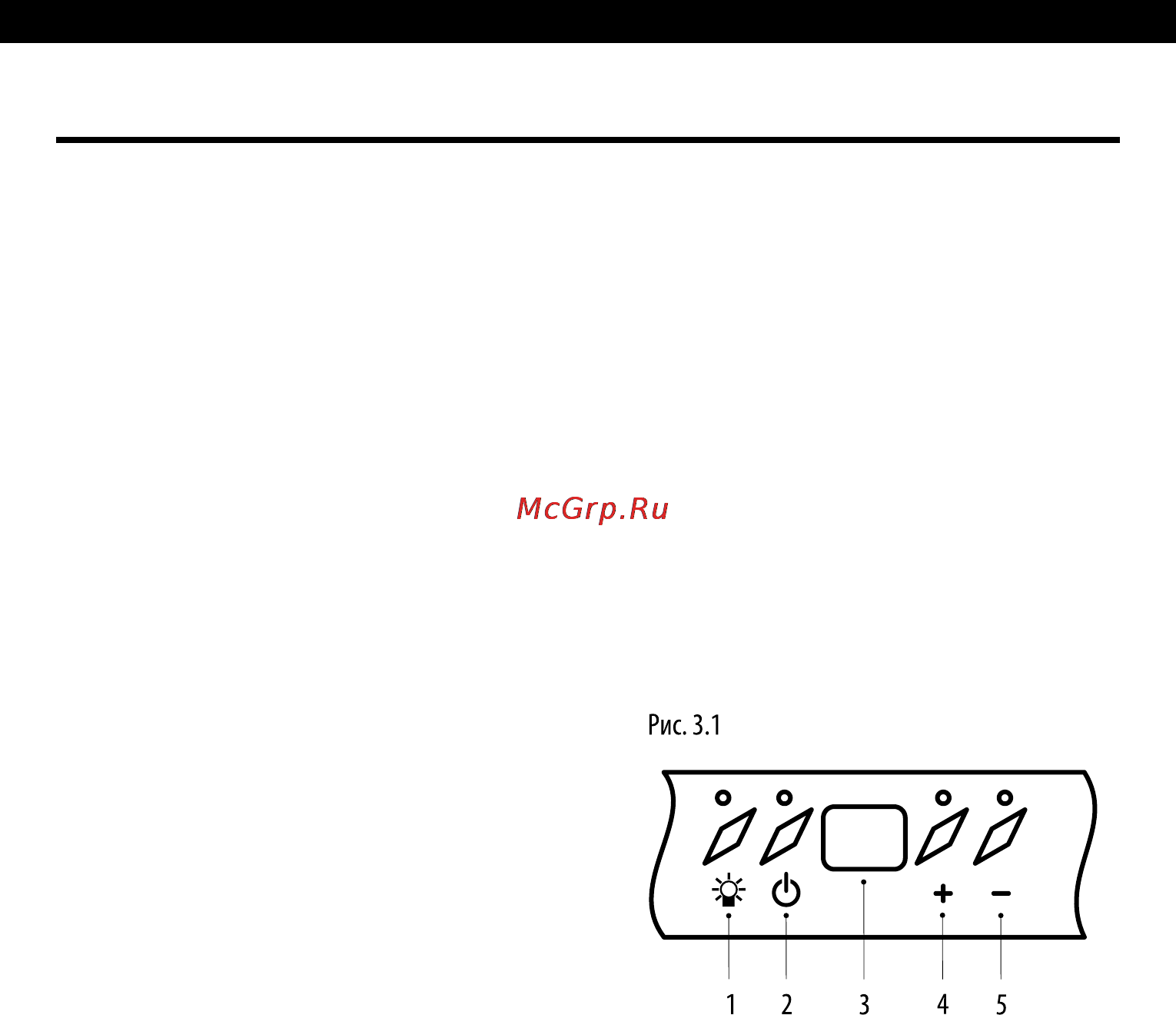

Пульт управления вытяжками Aliot display,

Columba display, Vega display

На лицевой панели Вашей вытяжки находится

электронный переключатель режимов работы вы-

тяжки, представленный на рис. 3.1. С его помощью

можно выбрать скорость вентиляции, установить

текущее время на дисплее, задать время таймера

и активировать функцию «Таймер», включить и вы-

ключить лампы освещения. При подключении вы-

тяжки к электропитанию и нажатии любой кнопки

пульта управления раздается звуковой сигнал.

Элементы пульта управления имеют следую-

щее функциональное назначение:

1. Включение /Выключение ламп освещения.

Лампы освещения можно использовать вне

зависимости от работы мотора.

2. Универсальная кнопка, с помощью которой

осуществляется выключение вытяжки, акти-

вируется процесс установки текущего време-

ни, активируется процесс задания времени

таймера и производится включение функции

«Таймер».

3. Дисплей, на котором в соответствии с включен-

ным режимом может индицироваться номер

включенной скорости вентиляции, текущее

время или время таймера. При работающей

Shindo ALIOTS90B/OG3ETCBl [9/24] Управление вытяжкой
