5 Интерфейс пользователя
Руководство по монтажу и эксплуатации
10
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10

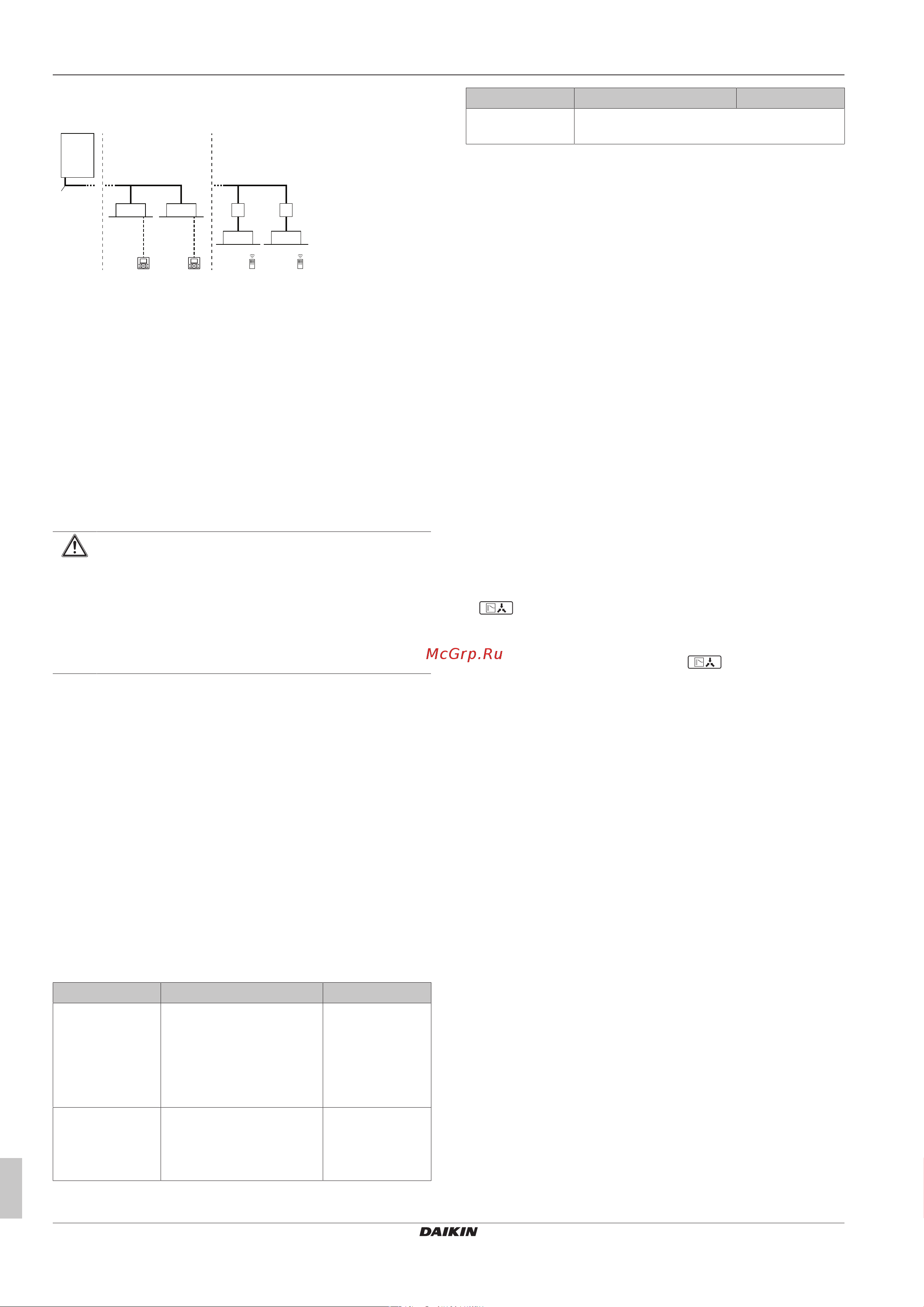

4.1 Компоновка системы
g
d d
c c
f
e
b
a
g
f
e
a Наружный блок системы VRV IV-S на основе теплового
насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
e Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)
g Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)
5 Интерфейс пользователя
ПРЕДОСТЕРЕЖЕНИЕ
▪ НИ В КОЕМ СЛУЧАЕ не прикасайтесь к деталям
внутри контроллера.
▪ НЕ снимайте лицевую панель. Прикосновение к
некоторым находящимся внутри частям очень
опасно и чревато серьезным ущербом здоровью.
Для проведения проверки и регулировки
внутренних частей обращайтесь к своему дилеру.
В данном руководстве по эксплуатации изложены общие
сведения об основных функциях системы. Эти сведения не
являются исчерпывающими.
Подробную информацию о порядке использования
определенных функций можно найти в соответствующих
руководствах по монтажу и эксплуатации внутреннего блока.
См. руководство по эксплуатации установленного интерфейса
пользователя.
6 Операция
6.1 Рабочий диапазон
Для надежной и эффективной работы системы температура и
влажность воздуха должны находиться в указанных ниже
пределах.
Охлаждение Обогрев
Наружная
температура
–5~46°Cпо сухому
термометру
–20~21°Cпо
сухому
термометру
–20~15,5°Cпо
влажному
термометру
Температура в
помещении
21~32°Cпо сухому
термометру
14~25°Cпо влажному
термометру
15~27°Cпо
сухому
термометру
Охлаждение Обогрев
Влажность в
помещении
≤80%
(a)
(a)
Во избежание конденсации и протечек воды из внутреннего
блока. Если температура или влажность выйдут за указанные
пределы, возможно срабатывание защитных устройств и
выключение кондиционера.
Данный рабочий диапазон указан для конфигураций, когда к
системе VRV подсоединяются внутренние блоки с
непосредственным расширением.
Конфигурации с блоками AHU имеют другие рабочие
диапазоны. Они указаны в руководстве по монтажу и
эксплуатации соответствующих блоков. Самую свежую
информацию можно найти в инженерно-технических данных.
6.2 Работа системы
6.2.1 О работе системы
▪ Порядок эксплуатации системы зависит от сочетания
наружного блока и интерфейса пользователя.
▪ Во избежание поломок блока подайте электропитание за
6часов до включения.
6.2.2 Работа на охлаждение, обогрев, в
режиме "только вентиляция" и в
автоматическом режиме
▪ Переключение режимов невозможно с помощью интерфейса
пользователя, на дисплее которого отображается символ
"переключение под централизованным
управлением" (см. руководство по монтажу и эксплуатации
интерфейса пользователя).
▪ Если на дисплее мигает символ "переключение под
централизованным управлением", см. параграф «Порядок
назначения одного из пользовательских интерфейсов
главным» [413].
▪ Вентилятор может вращаться еще около 1 минуты после
прекращения работы в режиме обогрева.
▪ Скорость вращения вентилятора может автоматически
меняться в зависимости от температуры в помещении.
Вентилятор может также автоматически отключится. Это не
является признаком неисправности.
6.2.3 Работа на обогрев
При обогреве выход на заданную температуру может занять
больше времени, чем при охлаждении.
Во избежание падения теплопроизводительности и подачи
холодного воздуха выполняется следующая операция.
Размораживание
При работе в режиме обогрева змеевик с воздушным
охлаждением наружного блока со временем покрывается слоем
инея, что препятствует передаче тепловой энергии. В
результате снижается теплопроизводительность, а у системы
возникает необходимость перевода в режим размораживания,
чтобы убрать иней со змеевика воздушного охлаждения
наружного блока. При этом теплопроизводительность
внутреннего блока временно падает до завершения
размораживания. После размораживания
теплопроизводительность блока полностью восстанавливается.
вентилятор внутреннего блока выключается, цикл циркуляции
хладагента становится обратным, а для размораживания
змеевика наружного блока будет использоваться тепловая
энергия, забираемая из помещения.
