M-Audio KEYSTATION 88 PRO [3/9] Подключение вашей клавиатуры

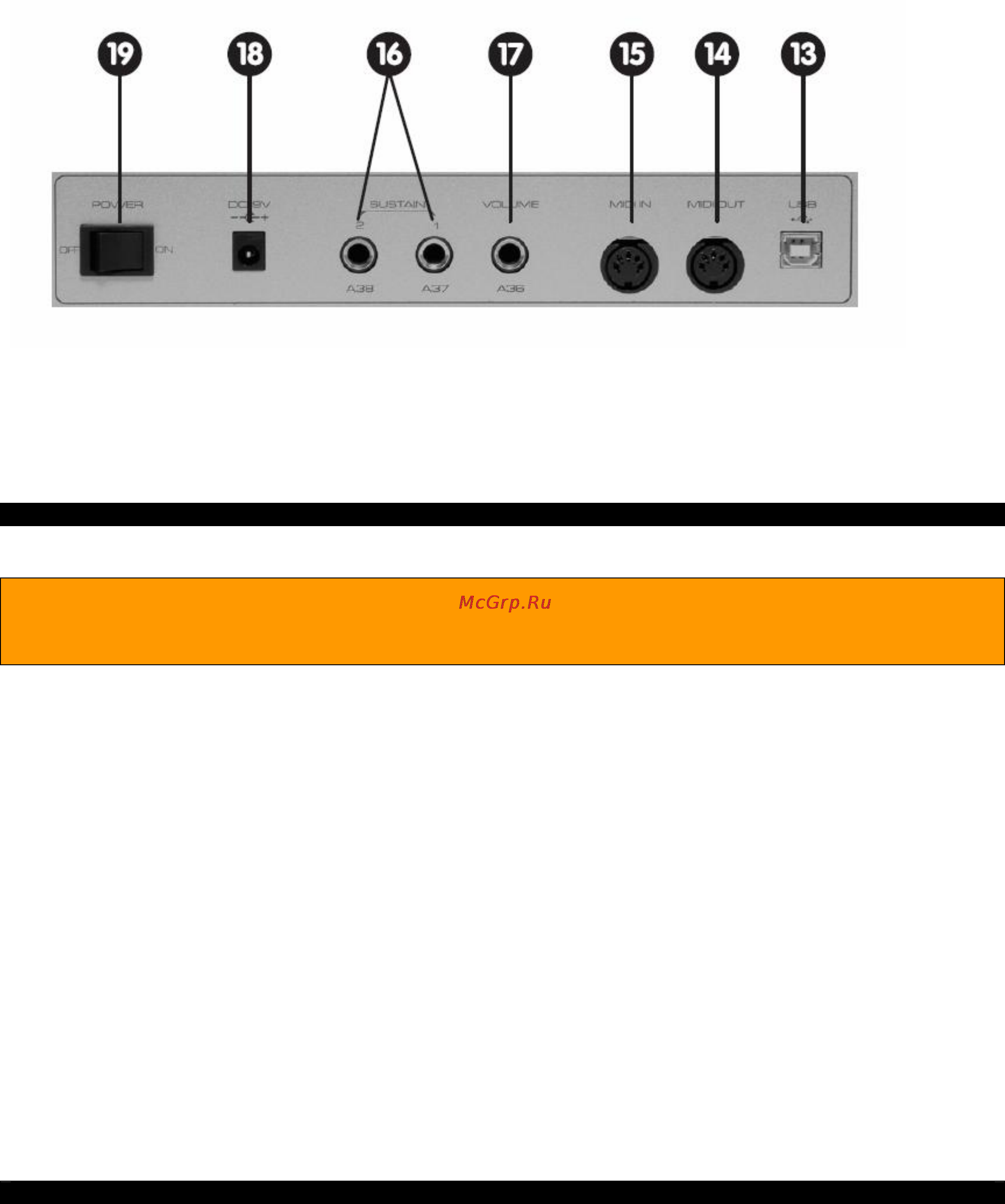

Описание задней панели:

13. USB вход/выход для соединения с USB-портом Вашего компьютера с помощью USB-кабела, входящего в комплект

14. MIDI выход для соединения клавиатуры с другими MIDI-устройствами через стандартный MIDI-каблель 5-pin DIN (в комплект не

входит), и также может быть использован как USB-to-MIDI Out интерфейс

15. MIDI вход служит для подклюичения других MIDI-устройств к Вашему компьютеру

16. MIDI-назначаемый вход для sustain-педали

17. MIDI- назначаемый вход для подключения volume- или expression-педали (в комплект не входит)

18. Вход для внешнего адаптера питания

19. Кнопка включения/выключения питания

Подключение Вашей клавиатуры

Прежде чем включить:

ВНИМАНИЕ!!!: Ваша клавиатура может получать питание как от USB, так и от внешнего адаптера

питания. При подключении к компьютеру через USB-порт дополнительный источник питания не

требуется! Одновременное использование USB-коммутации и внешнего адаптера питания может

вывести клавиатуру из строя!

Подключение питания – USB или внешний адаптер

Вы можете брать питание для клавиатуры от компьютера через USB или от внешнего адаптера.

Для включения через USB:

1. Проверьте выключена ли кнопка питания (Off)

2. Подключите один конец USB-кабеля в свободный порт на Вашем компьютере

3. Подключите другой конец USB-кабеля в специальный разъём на клавиатуре.

Примечание: USB-кабель не только обеспечивает питание клавиатуры, но также осуществляет передачу MIDI-данных между клавиатурой

и компьютером.

Использование внешнего адаптера питания:

1. Используйте адаптер питания соответствующий следующим спецификациям: 9V DC, 250-300mA, c полярностью “+” в центре разъёма

питания.

2. Вы должны проверить, не подключена ли клавиатура через USB к компьютеру и затем просто включить разъём адаптера питания в

гнездо, помеченное DC9V и включить кнопку питания.

Внимание: не оставляйте адаптер включенным, если прибор не используется в течение долгого периода времени.

MIDI коммутация - входы и выходы

На задней панели клавиатуры Вы найдете порт MIDI Out (14), который Вы можете соединить с внешним звуковым модулем. По умолчанию

(когда Вы включаете Keystation), все данные контроллера посылаются одновременно и через MIDI и через USB.

Если Вы хотите, чтобы MIDI Out функционировал как традиционный выход USB-MIDI интерфейса, на который MIDI-события поступали

только из компьютера, нажмите одновременно две кнопки с функциями обозначенными как и "CONTROL ASSIGN" и "PROGRAM", чтобы

выполнить эту смену режима. Далее в «Руководстве для опытного пользователя» можно будет найти более подробную информацию по

этой теме. Порт "MIDI In" (15) может использоваться, чтобы подключить через него внешние устройства MIDI к вашему компьютеру, такие

как дополнительные MIDI-клавиатуры или другие контроллеры. Порт MIDI In сразу работает в режиме USB-MIDI интерфейса и не требует

никаких дополнительных настроек.

Более детальную информацию по использованию MIDI In и MIDI Out портов и их функций прочитайте в «Руководстве для опытного

пользователя».

Windows XP и Mac OS X

Если на Вашей музыкальной рабочей станции установлена Windows XP, или Mac OS X, при подключении Keystation Pro 88 через кабель

USB операционная система автоматически обнаружит новое устройство и установит подходящий драйвер. Вы можете теперь переместить

выключатель On\Off на задней панели в положение "On".
