5

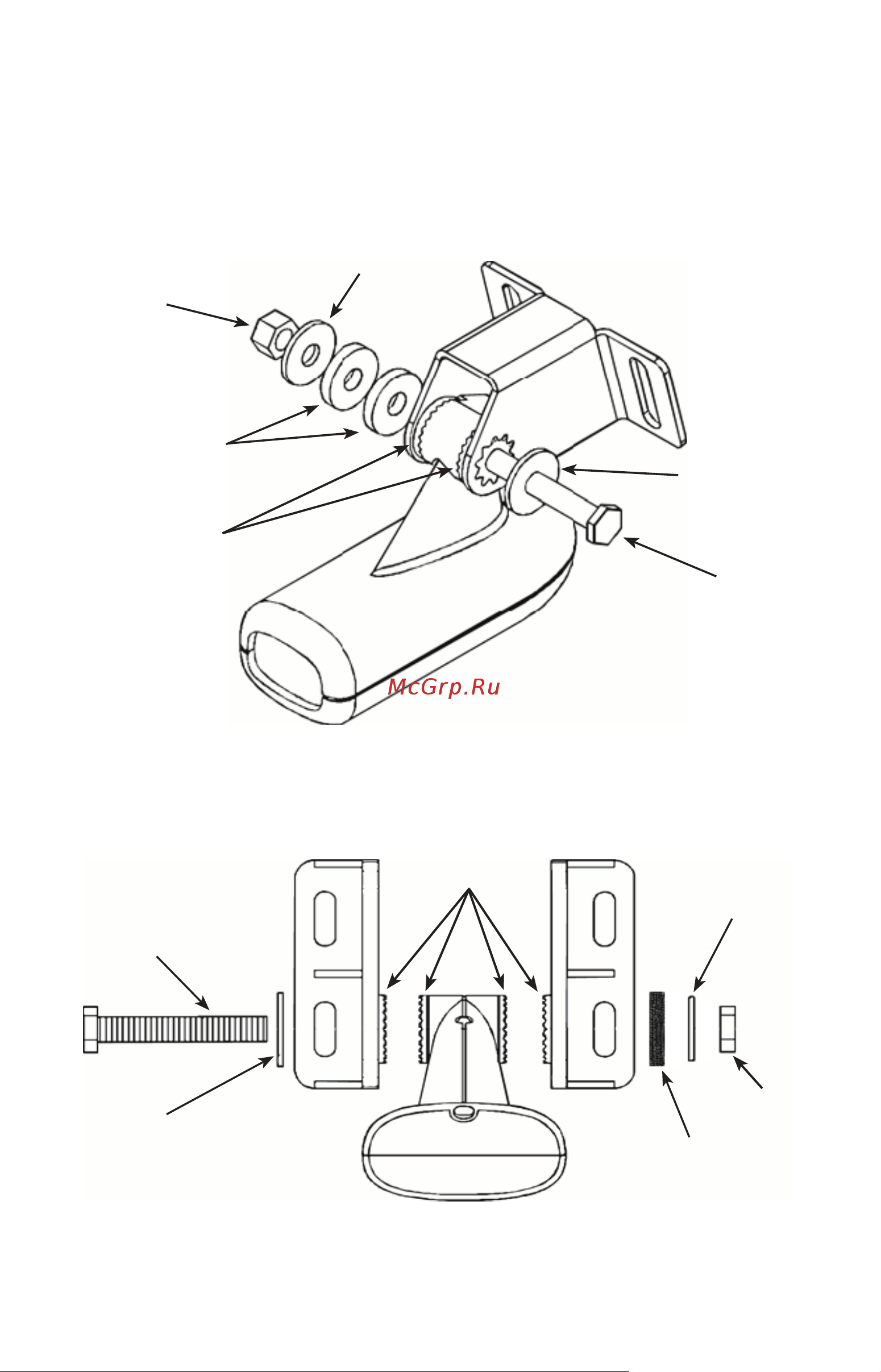

3. Сборка кронштейна Преобразователя
После определения правильной позиции для храповиков свободно соберите
преобразователь и собрание кронштейна как показано в одной из двух диаграмм
ниже.
Собрание однокускового кронштейна:
металлический диск
металлический диск
болт
гайка
резиновые диски
храповики
Не сжимайте собрание кронштейна преобразователя, пока Вы не выровняли
преобразователь и кронштейн на фрамуге.
Собрание двухкускового кронштейна:
храповики
болт
маленький плоский диск
толстый резиновый диск
большой плоский диск
гайка
Не сжимайте собрание кронштейна преобразователя, пока Вы не выровняли
преобразователь и скобку на фрамуге.
