Wolta PRO НеоПРОМ ДСП05-36-001-4К Инструкция по эксплуатации онлайн

Wolta PRO НеоПРОМ ДСП05-27-001-4К Инструкция по эксплуатации онлайн
УХОД ЗА СВЕТИЛЬНИКОМ
В процессе эксплуатации светильника на его поверхности может скапливаться пыль, что уменьшает его потребительские свойства. Для
очистки наружной поверхности светильника можно использовать мягкую ткань, смоченную водой, с применением нейтральных моющих
средств. Не используйте для очистки растворители и другие агрессивные химикаты. Дополнительных мер обслуживания не требуется.
УТИЛИЗАЦИЯ
Светодиодные светильники ДСП05 НеоПРОМ относятся к IV классу отходов (малоопасные отходы) и подлежат утилизации специализированными
лицензированными организациями. Упаковочный полиэтилен: идентификатор согласно ISO 1043 (97/129/EC) — 4 PELD, упаковочная коробка:
идентификатор согласно ISO 1043 (97/129/EC) — 20 PAP.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Транспортировка и хранение светильника должны происходить при температуре окружающей среды от –25 до +45°С и относительной
влажности воздуха не более 80%. Хранение и транспортировка светильника должны осуществляться только в заводской упаковке. В процессе
транспортировки и хранения не допускается воздействие на светильник и его упаковку нефтепродуктов, агрессивных веществ и сред, а также
механических нагрузок. Включение светильника возможно через час после транспортирования при отрицательной температуре.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
При соблюдении потребителем правил транспортировки, хранения, установки и эксплуатации срок службы светодиодных светильников
составляет 50000 часов, гарантийный срок эксплуатации составляет 3 года с момента продажи. Гарантийный срок хранения светодиодных
светильников в заводской упаковке до момента эксплуатации составляет 2 года. Неправильное хранение, монтаж или эксплуатация
светильника влекут за собой лишение гарантии. В случае обнаружения неисправности, произошедшей не по вине Покупателя, необходимо
обратиться в организацию, продавшую светильник, до истечения гарантийного срока. Возврат и замена светильника производятся только
при наличии целой упаковки, полной комплектации и отсутствии механических повреждений. Гарантийные обязательства выполняются
Продавцом только при наличии у Покупателя кассового чека или другого документа, подтверждающего покупку.
СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ ПЫЛЕВЛАГО-
ЗАЩИЩЕННЫЕ СЕРИИ ДСП05 НЕОПРОМ
Руководство по монтажу и эксплуатации
RU
НАЗНАЧЕНИЕ
Светильники светодиодные пылевлагозащищенные серии ДСП05 НеоПРОМ торговой марки
WOLTA
®
PRO
предназначены для общего освещения
производственных и подсобных помещений с повышенным и нормальным содержанием пыли и влаги (производства, склады, парковки,
автосервисы, мойки, гаражи, подсобные помещения, ЖКХ). А также для наружного освещения под навесом. Светильники сертифицированы
и соответствуют всем необходимым требованиям, предъявляемым к данному типу оборудования. Светильники рассчитаны для работы в сети
переменного тока 230 В, 50 Гц. Качество электроэнергии должно соответствовать ГОСТ 32144-2013. Питающая сеть должна быть защищена от
коммутационных и грозовых импульсных помех. Продукция соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011 и ТР ЕАЭС 037/2016.
Продукция изготовлена в соответствии с ТУ 27.40-001-39343934-2019.
КОМПЛЕКТАЦИЯ
Светильник в сборе; монтажный комплект; инструкция по эксплуатации; упаковка.
ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ
1. Работы по установке и обслуживанию светильника можно проводить только убедившись в том, что питание сети отключено.
Перед установкой убедитесь в наличии защитного устройства в сети (автоматический выключатель, предохранитель).
2. При эксплуатации необходимо располагать светильник и электропроводку вдали от химически активной среды, горючих
и легковоспламеняющихся предметов и поверхностей.
3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование светильника
при поврежденной проводке, с треснувшим рассеивателем. Запрещено устанавливать светильник на легковоспламеняющиеся материалы,
например, древесный шпон и материалы на основе дерева толщиной менее 2 мм.
4. Запрещено производить подключение светильника проводом с нетермостойкой изоляцией.
5. Убедитесь, что все электрические соединения надежно защищены от попадания влаги.
6.
Степень защиты от проникновения влаги и пыли IP67 может быть достигнута при использовании кабеля диаметром от 4 до 6 мм.
7. Запрещается эксплуатация светильника с поврежденным корпусом или рассеивателем.
8. При обнаружении неисправности обесточьте светильник и обратитесь к квалифицированному специалисту для выявления причины.
9. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации электроустановок
потребителей».
МОНТАЖ И ПОДКЛЮЧЕНИЕ
Во избежание ошибок при установке и использовании, обратитесь к квалифицированному специалисту.
1. Извлеките светильник из упаковки и убедитесь в его целостности.
2. Обесточьте сетевой кабель (двужильный кабель с сечением жилы от 0,75 мм
2
до 1,5 мм
2
). Не входит в комплект поставки.

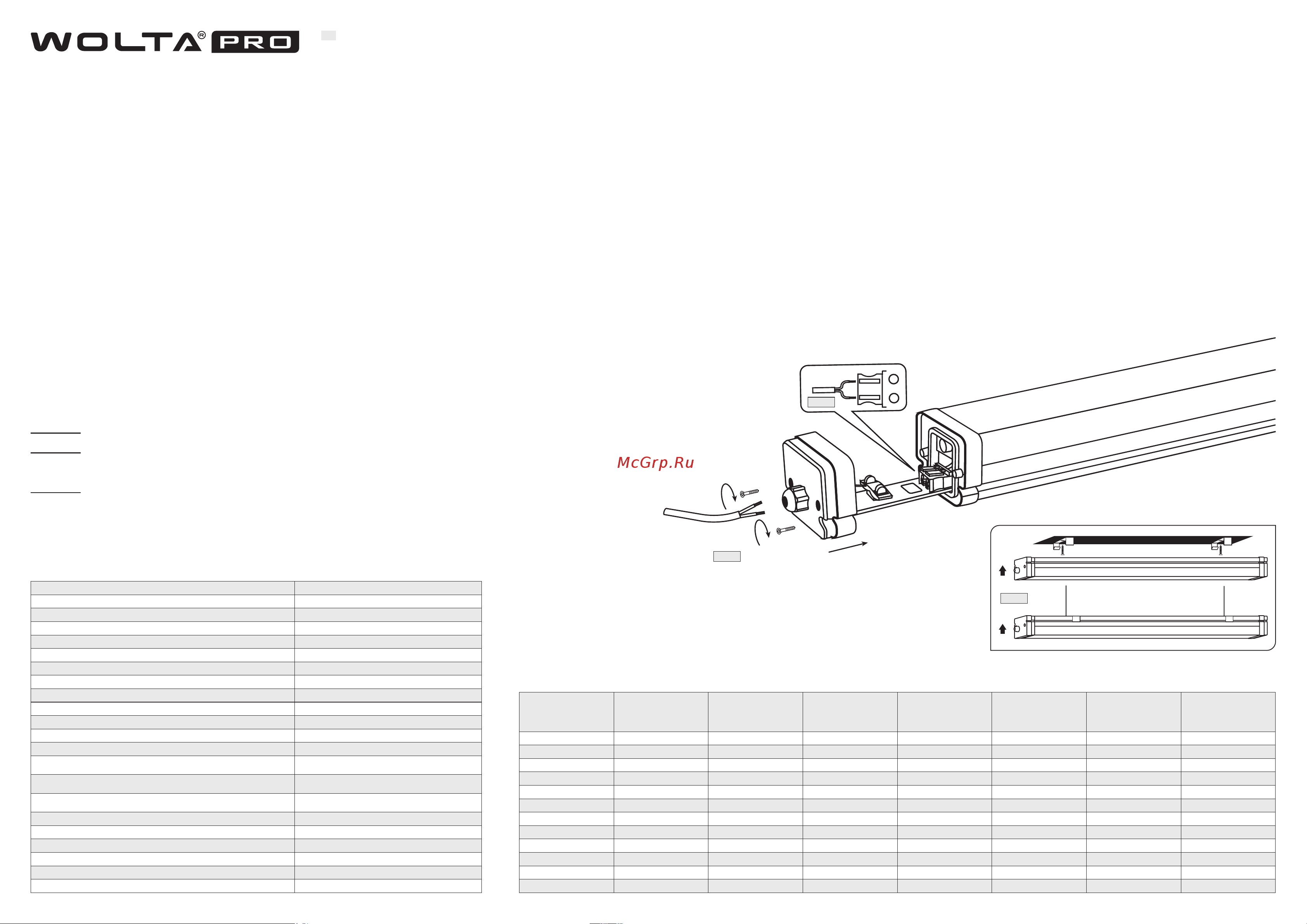

3. Открутите винты в торцевой части светильника и вытяните торцевую заглушку с клеммной колодкой (Рис. 1).
4. Пропустите подготовленный кабель через гермоввод, присоедините концы кабеля к позициям L, N в клеммной колодке (Рис. 2).
5. Соберите светильник в обратном порядке.
Внимание! Необходимо осуществить затяжку гайки гермоввода при завершении монтажа, во избежание попадания влаги в светильник.
6. Установите светильник при помощи металлических клипс на поверхность или подвес (Рис. 3).
Внимание! Светильник 2-го класса защиты — заземление светильника не предусмотрено!
7. Светильники ДСП05 НеоПРОМ являются светильниками шлейфового соединения и имеют магистральную проводку, подключение
шлейфом производится при помощи дополнительного гермоввода и клеммной колодки с обратной стороны светильника от основного
подключения. Подключение производится аналогичным способом.
Внимание! При шлейфовом подключении запрещается наращивать провод между светильниками более чем 1 метр.
Допускается подключать в линию: 18 Вт
—
60 шт., 27 Вт
—
48 шт., 36 Вт
—
40 шт., 54 Вт
—
30 шт.
L
N
LL
NN
Рис. 1
Рис. 3
Рис. 2
ОБЩИЕ ХАРАКТЕРИСТИКИ
Тип источника света Светодиод SMD
Коэффициент мощности >0,97
Тип напряжения AC
Номинальное (нормируемое) напряжение, В 230
Диапазон входного напряжения, В 184-264
Частота, Гц 50
Индекс цветопередачи ≥80
Коэффициент пульсации <1%
Класс светораспределения по ГОСТ54350-2015 П
Тип кривой силы света по ГОСТ54350-2015 Д
Степень защиты IP67
Климатическое исполнение У2
Диапазон рабочих температур, °С –40…+45
Нормируемая предельно допустимая температура
окружающей среды, ta, °С
45
Нормируемая максимальная рабочая температура
(обмотки), tw, °С
80
Нормируемая максимальная рабочая температура
(конденсатора), tc, °С
75
Класс защиты II
Материал корпуса и рассеивателя Поликарбонат
Тип рассеивателя Матовый
Цвет корпуса Серый
Срок службы, часов
50000
Срок гарантии, лет 3
ИНДИВИДУАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Артикул
Мощность, Вт
Ток, А
Коррелированная
цветовая
температура, К
Световой поток,
лм
Световая отдача,
лм/Вт
Размеры, мм
Масса, кг
ДСП05-18-001-4К 18 0,085 4000 2000 111 580х83х70 0,65
ДСП05-18-001-5К 18 0,085 5000 2000 111 580х83х70 0,65
ДСП05-18-001-6К 18 0,085 6500 2000 111 580х83х70 0,65
ДСП05-27-001-4К 27 0,125 4000 2900 107 580х83х70 0,69
ДСП05-27-001-5К 27 0,125 5000 2900 107 580х83х70 0,69
ДСП05-27-001-6К 27 0,125 6500 2900 107 580х83х70 0,69
ДСП05-36-001-4К 36 0,17 4000 4000 111 1250х83х70 1,3
ДСП05-36-001-5К 36 0,17 5000 4000 111 1250х83х70 1,3
ДСП05-36-001-6К 36 0,17 6500 4000 111 1250х83х70 1,3
ДСП05-54-001-4К 54 0,25 4000 5800 107 1250х83х70 1,34
ДСП05-54-001-5К 54 0,25 5000 5800 107 1250х83х70 1,34
ДСП05-54-001-6К 54 0,25 6500 5800 107 1250х83х70 1,34
