Wolta PRO НеоПРОМ ДСП05-36-041-5К Инструкция по эксплуатации онлайн

Wolta PRO НеоПРОМ ДСП05-18-041-5К Инструкция по эксплуатации онлайн
НАЗНАЧЕНИЕ
Светильники светодиодные пылевлагозащищенные с блоком аварийного питания серии ДСП05 НеоПРОМ торговой марки
WO LTA
®
PRO
со степенью защиты IP67 предназначены для общего освещения производственных и подсобных помещений в режиме постоянного
действия с повышенным и нормальным содержанием пыли и влаги (производства, склады, парковки, автосервисы, мойки, гаражи,
подсобные помещения, ЖКХ). А также для наружного освещения под навесом. Светильники предназначены только для внутреннего
использования. Светильники сертифицированы и соответствуют всем необходимым требованиям, предъявляемым к данному
типу оборудования. Светильники рассчитаны для работы в сети переменного тока 230 В, 50 Гц. Качество электроэнергии должно
соответствовать ГОСТ 32144-2013. Питающая сеть должна быть защищена от коммутационных и грозовых импульсных помех.
Продукция соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011 и ТР ЕАЭС 037/2016. Продукция изготовлена в соответствии
с ТУ 27.40-001-39343934-2019. Классификация согласно ГОСТ IEC 60598-2-22. Приложение B.
КОМПЛЕКТАЦИЯ
Светильник в сборе (с драйвером и блоком аварийного питания); монтажный комплект; инструкция по эксплуатации; упаковка.
ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ
1. Работы по установке и обслуживанию светильника можно проводить только убедившись в том, что питание сети отключено. Перед установкой
убедитесь в наличии защитного устройства в сети (автоматический выключатель, предохранитель).
2. При эксплуатации необходимо располагать светильник и электропроводку вдали от химически активной среды, горючих и легковоспламеняющихся
предметов и поверхностей.
3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование светильника при
поврежденной проводке, с треснувшим рассеивателем. Запрещено устанавливать светильник на легковоспламеняющиеся материалы, например,
древесный шпон и материалы на основе дерева толщиной менее 2 мм.
4. Запрещено производить подключение светильника проводом с нетермостойкой изоляцией.
5. Убедитесь, что все электрические соединения надежно защищены от попадания влаги.
6. Степень защиты от проникновения влаги и пыли IP67 может быть достигнута при использовании кабеля диаметром от 4 до 6 мм.
7. Запрещается эксплуатация светильника с поврежденным корпусом или рассеивателем.
8. При обнаружении неисправности обесточьте светильник и обратитесь к квалифицированному специалисту для выявления причины.
9. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей».
МОНТАЖ И ПОДКЛЮЧЕНИЕ
Во избежание ошибок при установке и использовании, обратитесь к квалифицированному специалисту.
1. Извлеките светильник из упаковки и убедитесь в его целостности.
2. Обесточьте сетевой кабель (трехжильный кабель с сечением жилы от 0,75 мм
2
до 1,5 мм
2
). Не входит в комплект поставки.

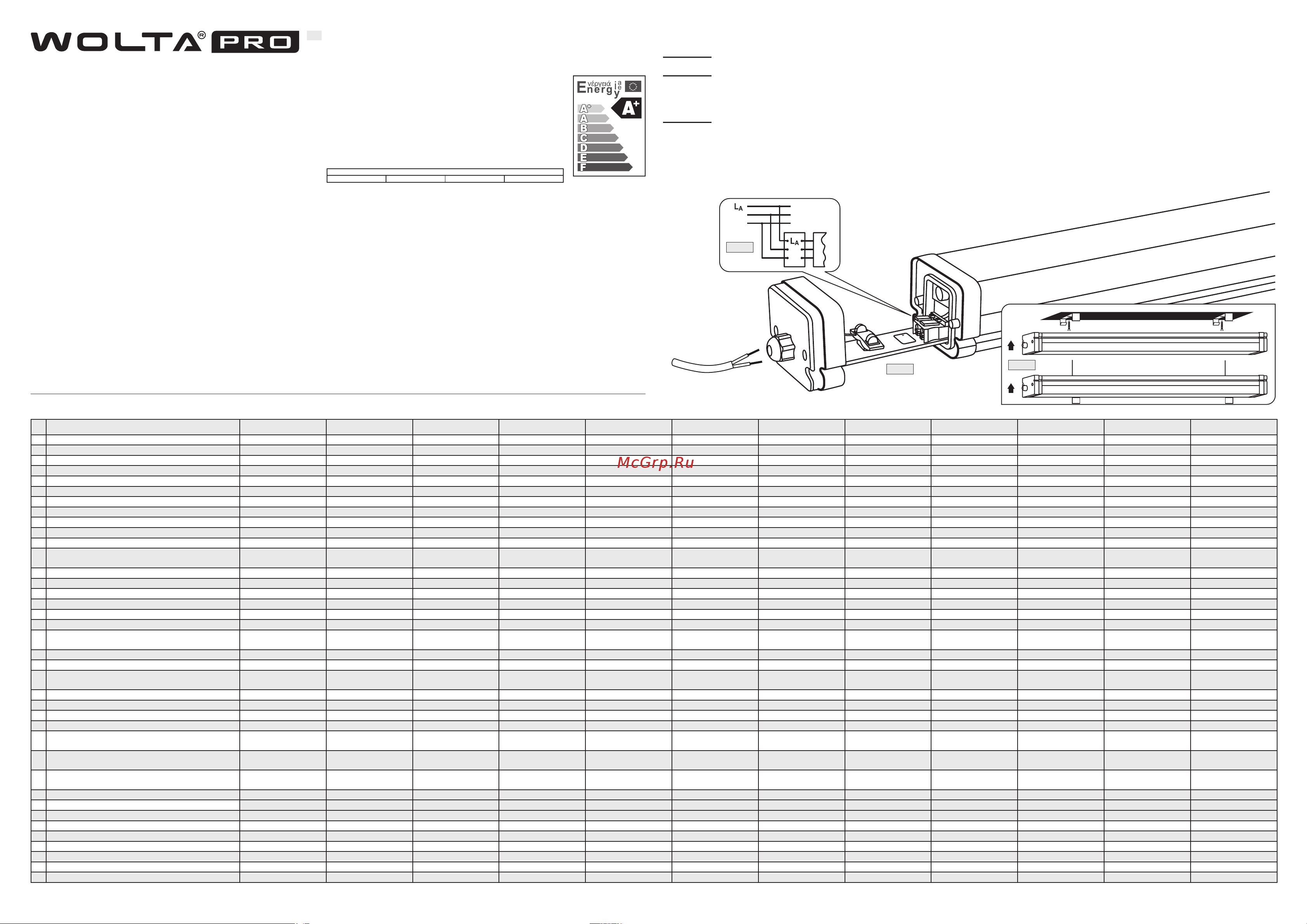

3. Открутите винты в торцевой части светильника и вытяните торцевую заглушку с клеммной колодкой (Рис. 1).
4. Пропустите подготовленный кабель через гермоввод, присоедините концы кабеля к позициям L
A
, L, N в клеммной колодке (Рис. 2).
5. Соберите светильник в обратном порядке.
Внимание! Необходимо осуществить затяжку гайки гермоввода при завершении монтажа, во избежание попадания влаги в светильник.
6. Установите светильник при помощи металлических клипс на поверхность или подвес (Рис. 3).
Внимание! Светильник 2-го класса защиты — заземление светильника не предусмотрено!
7. Наклейте наклейку с символом «А» на рассеиватель светильника для быстрой идентификации при обслуживании.
8. Светильники ДСП05 НеоПРОМ являются светильниками шлейфового соединения и имеют магистральную проводку, подключение шлейфом
осуществляется при помощи дополнительного гермоввода и клеммной колодки с обратной стороны светильника от основного подключения.
Подключение производится аналогичным способом.
Внимание! При шлейфовом подключении запрещается наращивать провод между светильниками более чем 1 метр.
Допускается подключать в линию: 18 Вт – 60 шт., 27 Вт – 48 шт., 36 Вт – 40 шт., 54 Вт – 30 шт.
ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ
1. Блок аварийного питания должен проходить проверку в среднем один раз в год.
2. Результаты проверки должны фиксироваться в специальном журнале.
3. Перед проверкой батарея должна заряжаться от сети не менее 24 часов (не допускаются перерывы питания).
4. Длительность работы в аварийном режиме проверяется при отключении питания светильника на 1-3 часа.
Руководство по монтажу и эксплуатации
СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ ПЫЛЕВЛАГОЗАЩИЩЕННЫЕ
С БЛОКОМ АВАРИЙНОГО ПИТАНИЯ СЕРИИ ДСП05 НЕОПРОМ
RU
АВТОНОМНЫЙ АВАРИЙНЫЙ СВЕТИЛЬНИК
Х 1
A****
60
Рис. 1
L
N
Рис. 2
Рис. 3
L
N
L
N
L
# Технические параметры ДСП05-18-041-4К ДСП05-18-041-5К ДСП05-18-041-6К ДСП05-27-041-4К ДСП05-27-041-5К ДСП05-27-041-6К ДСП05-36-041-4К ДСП05-36-041-5К ДСП05-36-041-6К ДСП05-54-041-4К ДСП05-54-041-5К ДСП05-54-041-6К
1 Тип источник света Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD
2 Мощность, Вт
18 18 18 27 27 27 36 36 36 54 54 54
3 Коэффициент мощности >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97
4 Тип напряжения AC AC AC AC AC AC AC AC AC AC AC AC
5 Номинальное (нормируемое) напряжение, В 230 230 230 230 230 230 230 230 230 230 230 230
6 Диапазон входного напряжения, В
184-264 184-264 184-264 184-264 184-264 184-264 184-264 184-264 184-264 184-264 184-264 184-264
7 Ток, А 0,085 0,085 0,085 0,125 0,125 0,125 0,17 0,17 0,17 0,25 0,25 0,25
8 Частота, Гц 50 50 50 50 50 50 50 50 50 50 50 50
9 Тип батареи NiMH NiMH NiMH NiMH NiMH NiMH NiMH NiMH NiMH NiMH NiMH NiMH
10 Характеристики батареи 3,6В 1000мАч 3,6В 1000мАч 3,6В 1000мАч 3,6В 1000мАч 3,6В 1000мАч 3,6В 1000мАч 3,6В 1000мАч 3,6В 1000мАч 3,6В 1000мАч 3,6В 2000мАч 3,6В 2000мАч 3,6В 2000мАч
11 Время зарядки батареи, ч 24 24 24 24 24 24 24 24 24 24 24 24
12
Время работы от встроенной батареи
(аварийный режим), не менее, ч
1* 1* 1* 1* 1* 1* 1* 1* 1* 1* 1* 1*
13 Цветовая температура, К 4000 5000 6500 4000 5000 6500 4000 5000 6500 4000 5000 6500
14 Индекс цветопередачи ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80
15 Световой поток, лм 2000 2000 2000 2900 2900 2900 4000 4000 4000 5800 5800 5800
16 Световая отдача, лм/Вт 111 111 111 107 107 107 111 111 111 107 107 107
17 Световой поток в аварийном режиме, лм 200 200 200 290 290 290 315 315 315 455 455 455
18 Коэффициент пульсации <1% <1% <1% <1% <1% <1% <1% <1% <1% <1% <1% <1%
19
Класс светораспределения
по ГОСТ54350-2015
П П П П П П П П П П П П
20 Тип кривой силы света по ГОСТ54350-2015 Д Д Д Д Д Д Д Д Д Д Д Д
21 Габаритная яркость, кд/м
2
, не более 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000
22
Неравномерность яркости светящей
поверхности
5:1 5:1 5:1 5:1 5:1 5:1 5:1 5:1 5:1 5:1 5:1 5:1
23 Степень защиты IP67 IP67 IP67 IP67 IP67 IP67 IP67 IP67 IP67 IP67 IP67 IP67
24 Степень защиты от механического удара IK03 IK03 IK03 IK03 IK03 IK03 IK03 IK03 IK03 IK03 IK03 IK03
25 Климатическое исполнение УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4
26 Диапазон рабочих температур,
o
С +1…+45 +1…+45 +1…+45 +1…+45 +1…+45 +1…+45 +1..+45 +1..+45 +1..+45 +1..+45 +1..+45 +1..+45
27
Нормируемая предельно допустимая
температура окружающей среды, ta,
o
C
45 45 45 45 45 45 45 45 45 45 45 45
28
Нормируемая максимальная рабочая
температура (обмотки), tw,
o
C
80 80 80 80 80 80 80 80 80 80 80 80
29
Нормируемая максимальная рабочая
температура (конденсатора), tc,
o
C
75 75 75 75 75 75 75 75 75 75 75 75
30 Класс защиты II II II II II II II II II II II II
31 Размеры, мм
580х83х70 580х83х70 580х83х70 580х83х70 580х83х70 580х83х70 1250х83х70 1250х83х70 1250х83х70 1250х83х70 1250х83х70 1250х83х70
32 Масса, кг 0,77 0,77 0,77 0,84 0,84 0,84 1,42 1,42 1,42 1,49 1,49 1,49
33 Материал корпуса и рассеивателя Поликарбонат Поликарбонат Поликарбонат Поликарбонат Поликарбонат Поликарбонат Поликарбонат Поликарбонат Поликарбонат Поликарбонат Поликарбонат Поликарбонат
34 Тип рассеивателя
Матовый Матовый Матовый Матовый Матовый Матовый Матовый Матовый Матовый Матовый Матовый Матовый
35 Цвет корпуса Серый Серый Серый Серый Серый Серый Серый Серый Серый Серый Серый Серый
36 Срок службы, часов 50000 50000 50000 50000 50000 50000 50000 50000 50000 50000 50000 50000
37 Срок службы батареи, лет 4 4 4 4 4 4 4 4 4 4 4 4
38 Срок гарантии, лет 3 3 3 3 3 3 3 3 3 3 3 3
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
* — при снижении времени работы в аварийном режиме до менее чем 1 часа батарею следует заменить.
