39
РОБОТА З ПРИСТРОЄМ
ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ
Видаліть усі частини пакувальних матеріалів
Обережно (повільно) видаліть наклейки з дверцят духовки; якщо на рамі збере-
жеться помітний слід, потрібно розігріти камеру духовки і на розігріте скло духовки

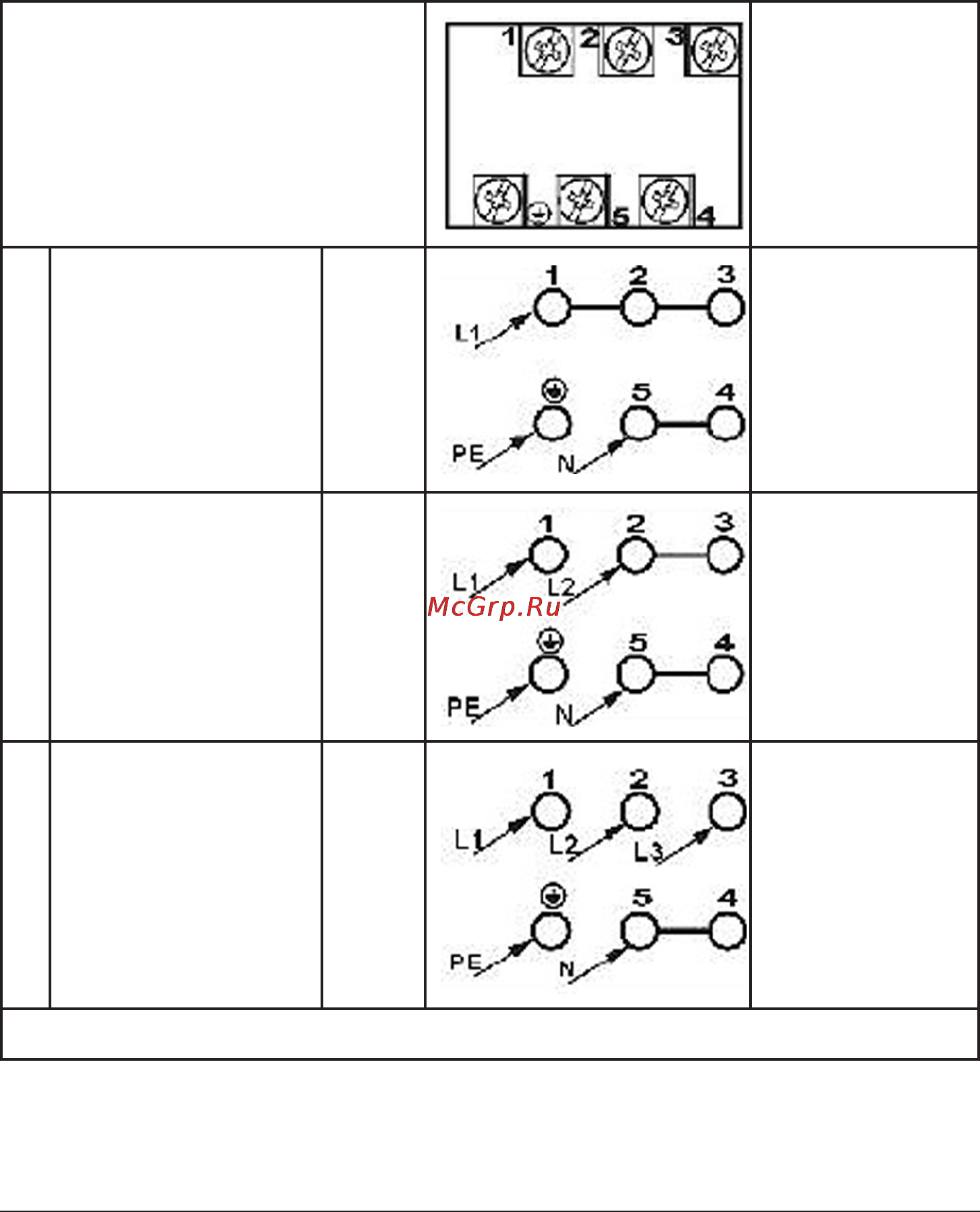

Схема можливих підключень
Увага! Напруга нагрівальних
елементів 230В)
Увага! У будь-якому поєднанні
захисний дріт повинен бути
з’єднаний із контактом (зазем-
лення) РЕ
Рекомендо-
ваний тип
з’єднувального
кабелю
1
В мережі 230V одно-
фазне підключення
з нульовим дротом,
міст поєднує кон-
такти 1-2-3 та 4-5,
захист на (заземлен-
ня).
1N~ H05VV-F3G4
2
Мережа 400/230V
двофазне
підключення з ней-
траллю, міст – кон-
такти 2-3 та 4-5,
захист на (заземлен-
ня).
2N~ H05VV-F4G2,5
3
Мережа 400/230V
трифазне з нейтрал-
лю, міст – контакти
4-5, дроти фази 1, 2
та 3, нейтраль 4-5,
дріт захисту на (за-
землення).
3N~ H05VV-F5G1,5
Провода фазы - L1=R, L2=S, L3=T; N - нейтраль; РЕ - защитный ноль
