14
РАБОТА С УСТРОЙСТВОМ
ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
Удалите все части упаковочных материалов
Осторожно (медленно) удалите наклейки с дверцы духовки; если на раме сохранит-
ся заметный след, нужно разогреть камеру духовки и на разогретое стекло духовки

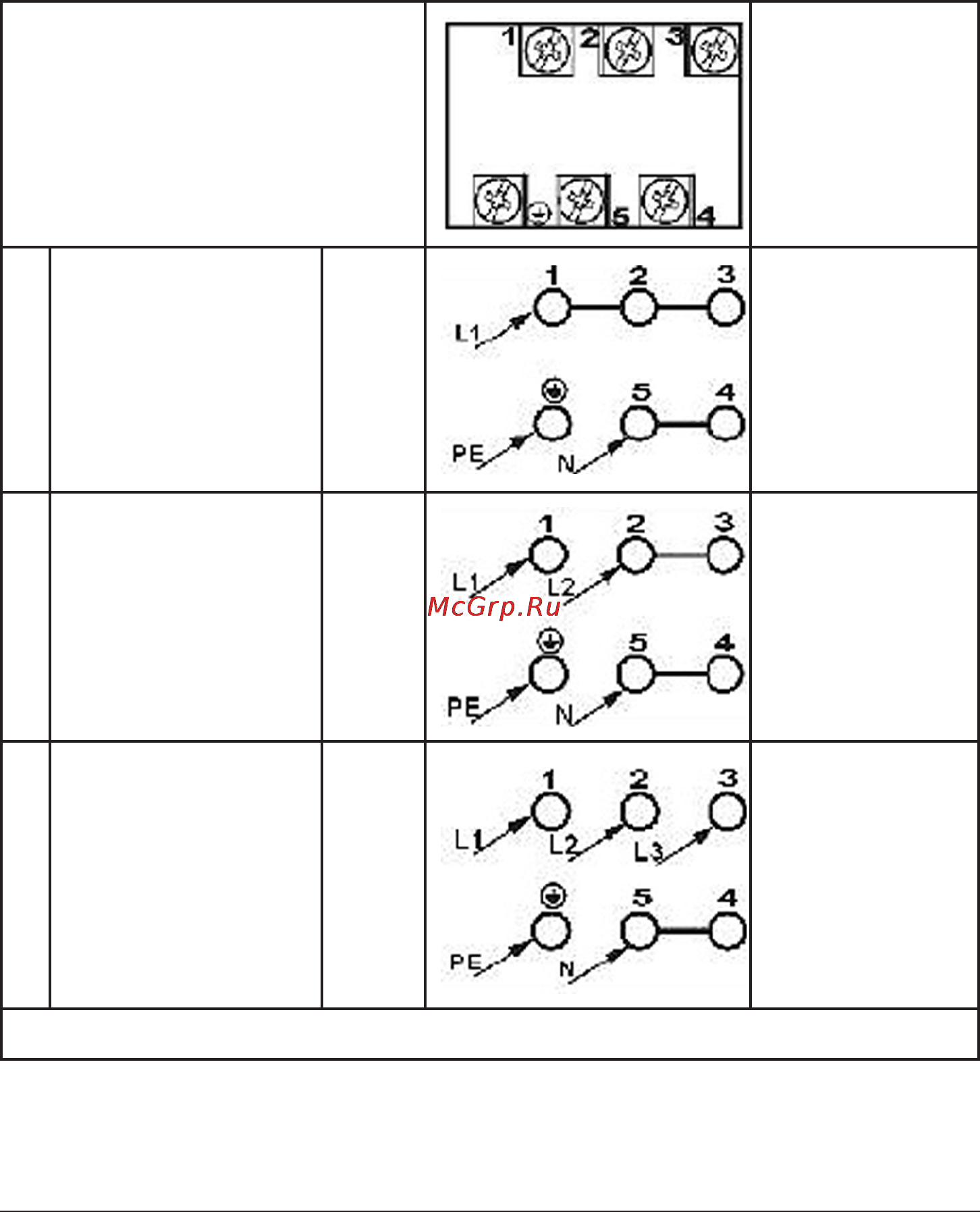

Схема возможных подключений
Внимание! Напряжение нагрева-
тельных элементов 230В
Внимание! В любом сочетании
защитный провод должен быть
соединен с контактом (заземле-
ние) РЕ
Рекомендуемый
тип соедини-
тельного кабеля
1
В сети 230V одно-
фазное подклю-
чение с нулевым
проводом, мост
объединяет контак-
ты 1-2-3 и 4-5, защи-
та на (заземление).
1N~ H05VV-F3G4
2
Сеть 400/230V двух-
фазное подключе-
ние с нейтралью,
мост - контакты 2-3
и 4-5, защита на (за-
земление).
2N~ H05VV-F4G2,5
3
Сеть 400/230V трех-
фазное с нейтра-
лью, мост -контакты
4-5, провода фазы 1,
2 и 3, нейтраль 4- 5,
провод защиты на
(заземление).
3N~ H05VV-F5G1,5
Провода фазы - L1=R, L2=S, L3=T; N - нейтраль; РЕ - защитный ноль
