Endever Q-403 [8/20] Рисунок 2

Содержание

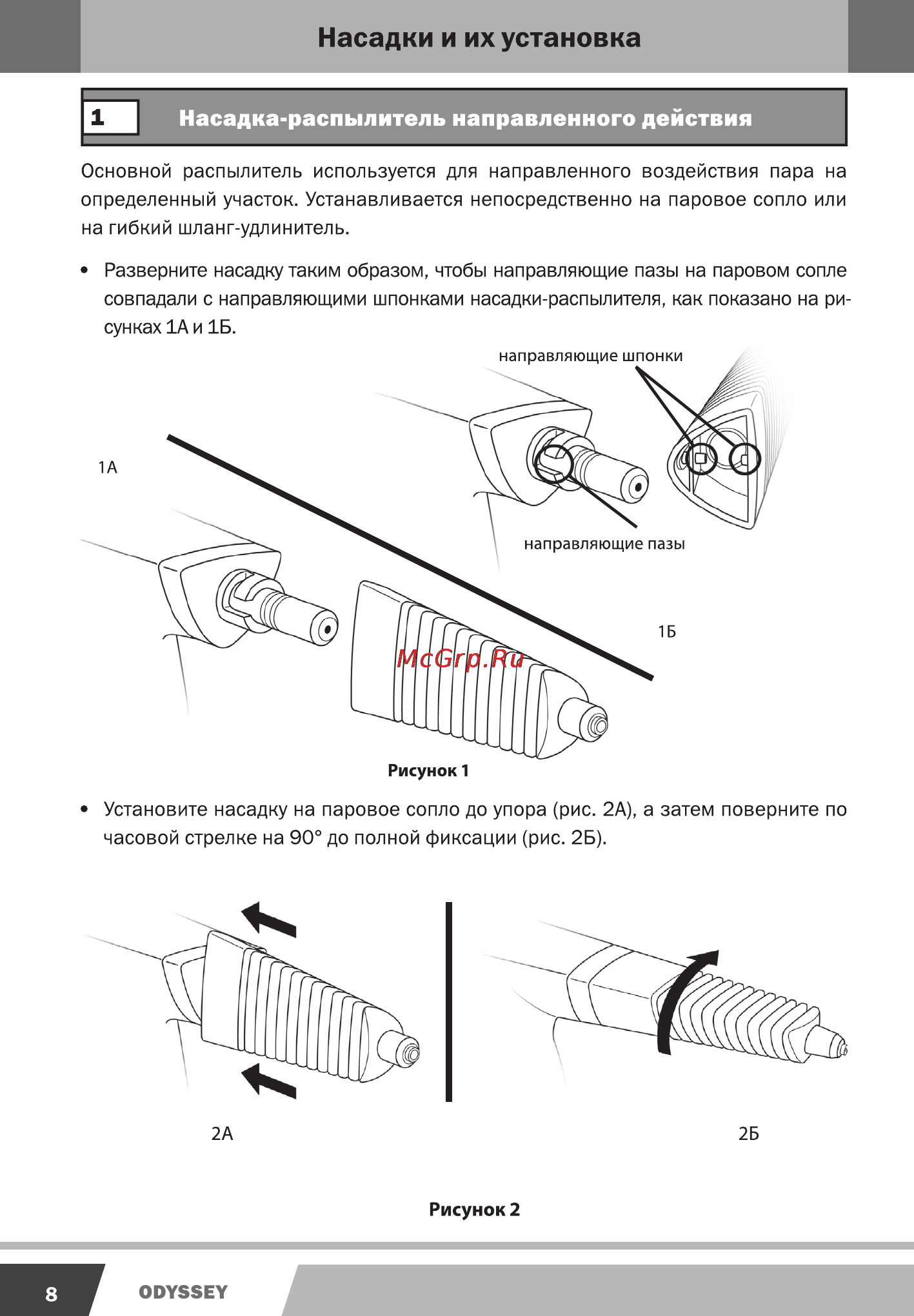

Насадки и их установка Насадка распылитель направленного действия Основной распылитель используется для направленного воздействия пара на определенный участок Устанавливается непосредственно на паровое сопло или на гибкий шланг удлинитель Разверните насадку таким образом чтобы направляющие пазы на паровом сопле совпадали с направляющими шпонками насадки распылителя как показано на ри сунках 1А и 1Б Рисунок 1 Установите насадку на паровое сопло до упора рис 2А а затем поверните по часовой стрелке на 90 до полной фиксации рис 2Б Рисунок 2 ODYSSEY
