Инструкция по монтажу
7
AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B
Кондиционеры типа «сплит-система»
4PW68422-1 – 03.2011
Трубопровод хладагента
■ Трубопровод хладагента можно смонтировать в четырех
направлениях.

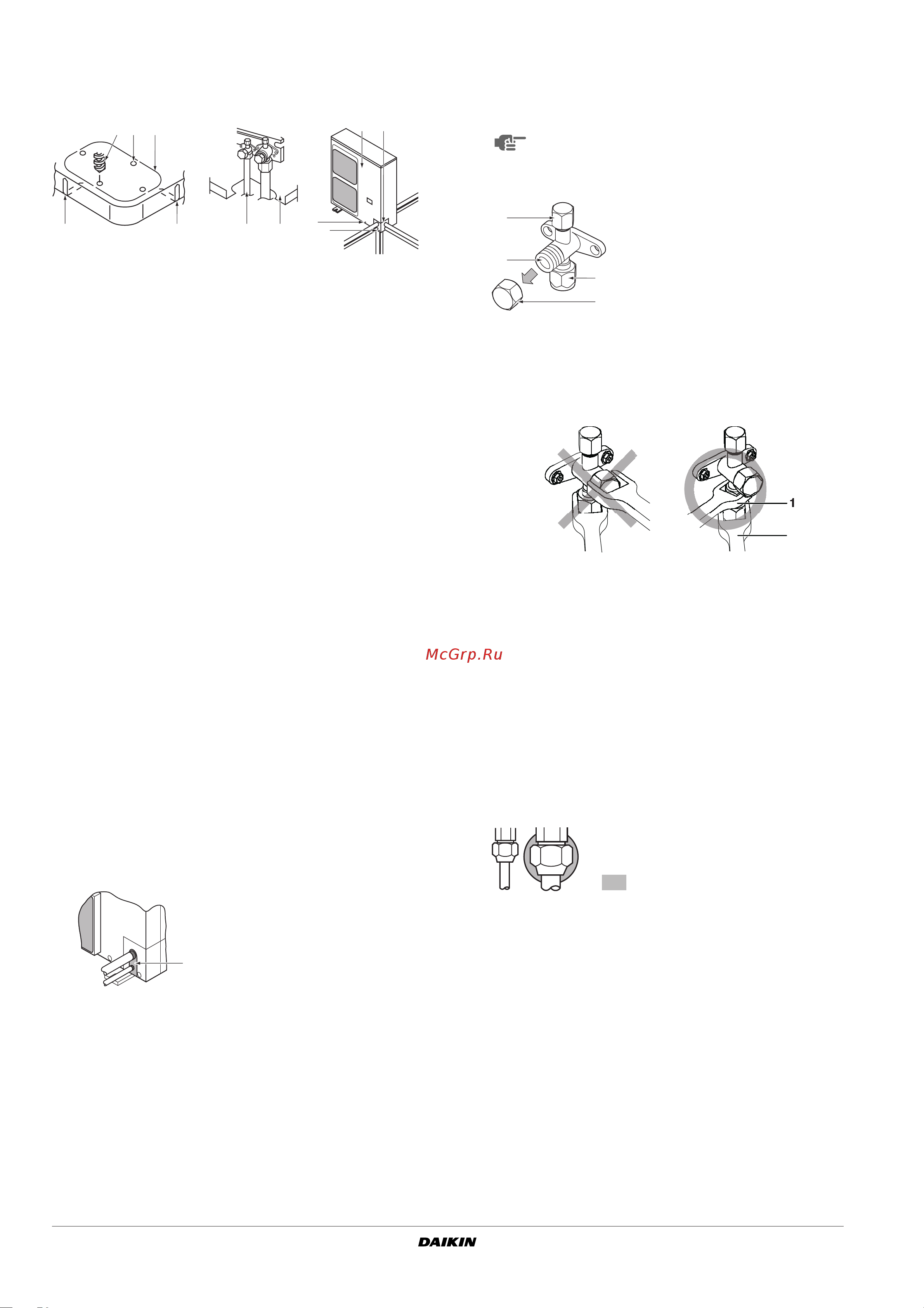

Рисунок - Трубопровод в четырех направлениях
■ Наличие двух прорезей позволяет выполнить монтаж как
показано на рисунке Трубопровод в четырех направлениях
(для выпиливания прорезей воспользуйтесь ножовкой по
металлу).
■ Чтобы подключить к блоку соединительный патрубок по
направлению вниз, необходимо открыть выбивное отверстие,
просверлив его в центральной зоне сверлом Ø6 мм. (См.
рисунок "Трубопровод в четырех направлениях".)
■ Во избежание ржавения после открытия выбивного
отверстия рекомендуется покрыть его края и прилежащие
к ним поверхности защитной краской.
Не допускайте проникновения посторонних
предметов
Загерметизируйте все отверстия, через которые проходят
трубы, шпатлевкой или изоляционным материалом
(приобретается на внутреннем рынке) как показано на рисунке.
Проникнувшие в наружный блок насекомые и мелкие животные
могут вызвать замыкание в электрическом щитке.
Рекомендации по использованию запорного вентиля
■ Перед отправкой с завода запорные вентили для
трубопроводов, соединяющих внутренние блоки с
наружным, закрываются.
На этом рисунке показаны части запорного вентиля и
перечислены их названия.
■ Если для затяжки и ослабления накидных гаек будет
использоваться один только динамометрический ключ,
грани могут деформироваться, поэтому перед
использованием динамометрического ключа всегда
фиксируйте запорный вентиль обычным гаечным ключом.
Не одевайте гаечный ключ на крышку вентиля.
Слишком сильное затягивание может вызвать деформацию
внутренней поверхности запорного клапана, что приведет
к утечке газа внутри клапана и, со временем, к разрушению
накидной гайки.
Не прикладывайте усилия к крышке вентиля, это может
привести к утечке хладагента.
■ При работе в режиме охлаждения при низкой температуре
окружающей среды, а также при работе в других условиях
под низким давлением, используйте силиконовую подушку
или аналогичные средства, чтобы предотвратить
замерзание накидной гайки запорного вентиля в контуре
газообразного хладагента (см. рисунок). Замерзание
накидной гайки может привести к утечке хладагента.
1 Сверло
2 Центральная зона выбивного отверстия
3 Выбивное отверстие
4 Прорезь
5 Соединительный патрубок
6 Основание корпуса
7 Передняя панель
8 Панель выхода труб
9 Винт передней панели
10 Винт панели выхода труб
A Вперед
B Назад
C В сторону
D Вниз
1 Шпатлевка или изоляционный
материал (приобретается на
внутреннем рынке)
44
321
78
9
10
A
D
C
B
5 6
1
Не забудьте открыть вентиль при запуске системы.
1 Сервисный порт
2 Запорный вентиль
3 Соединение с трубопроводом
4 Крышка вентиля
1 Гаечный ключ
2 Динамометрический ключ
Силиконовая уплотнительная подушка
(проверьте, чтобы не осталось зазоров)
3
4
1
2
2
