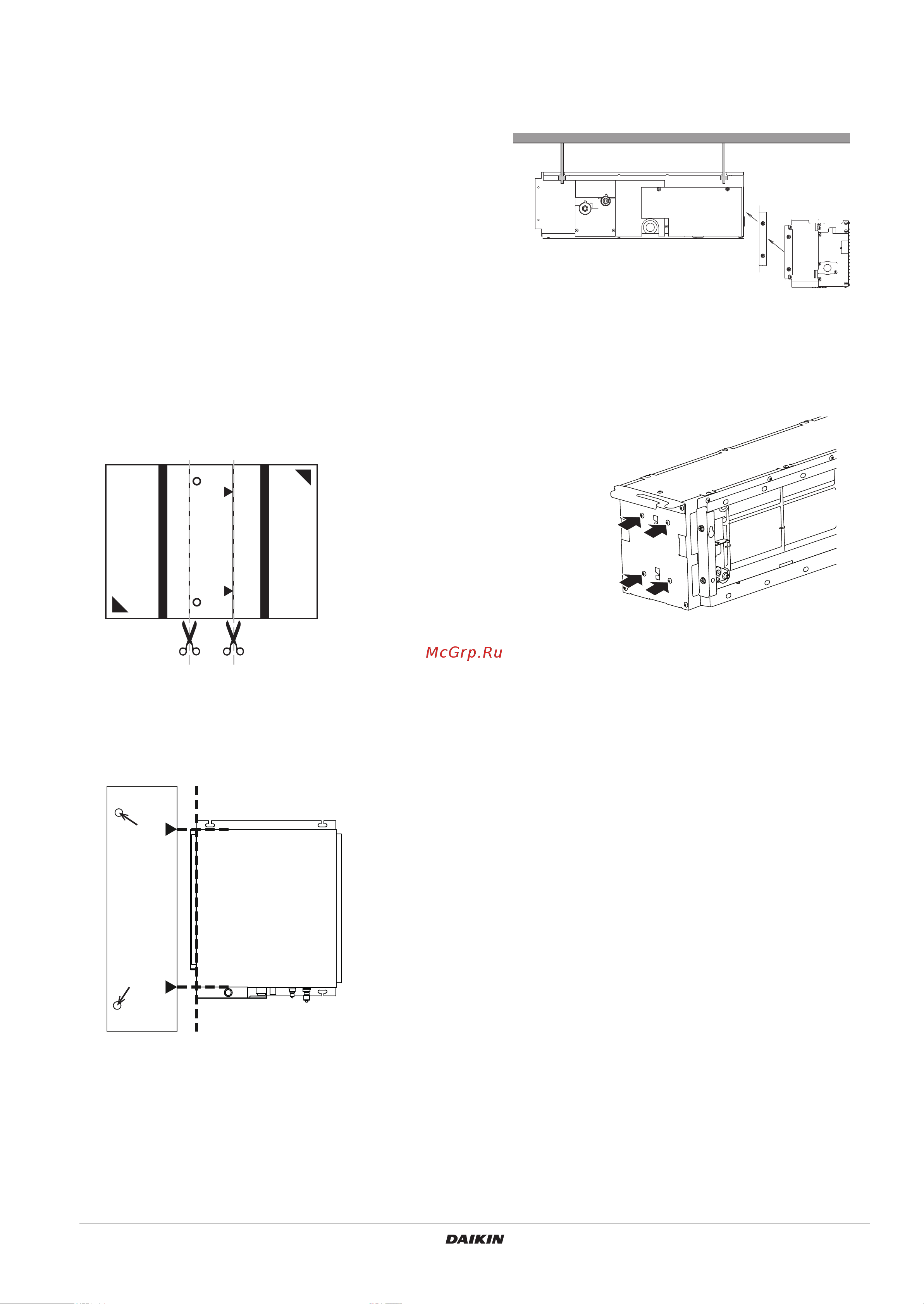

Позаботьтесь о том чтобы имелся легкий доступ к фильтру с нижней стороны Установите подвесные болты Используйте подвесные болты WЗ 8 или М10 Для имеющихся потолков используйте устанавливаемые в отверстия анкерные болты врезные втулки врезные анкеры а для укрепления потолков которые должны выдерживать вес агрегата используйте врезные втулки врезные анкеры или другие изготавливаемые на месте детали См рис 4 Монтаж дополнительного комплекта для автоматической очистки 1 Снимите фланец с опции и установите его на стороне всасывания внутреннего агрегата 1 Анкер 2 Потолочная плита 3 Длинная муфта или винтовая стяжка 4 Подвесной болт 5 Дополнительный комплект для автоматической очистки Для фланца используйте винты из пакета с принадлежностями винты с шестигранной головкой Второй фланец должен оставаться на дополнительном комплекте Все упомянутые выше детали приобретаются на месте Монтаж подвесного болта Навсегда удалите 4 винта удерживающих обе тележки Винты используются только для транспортировки Для определения правильного положения болтов используйте кусок картона поставляемого вместе с блоком 1 Разрежьте лист картона в соответствии с отпечатанными на нем указаниями 1 Защитная сетка 2 Расположите отрезанную часть листа картона рядом с уже установленным воздуховодом Расположите край картона в соответствии с пунктирной параллельной линией 3 Уберите листы картона из под обеих тележек См рис 3 поз 1 4 Временно установите дополнительный комплект Переместите дополнительный комплект на внутренний агрегат с нижней стороны чтобы зафиксировать фланцы вместе Прикрепите подвесной кронштейн к подвесному болту Надежно закрепите его с помощью гайки и шайбы с верхней и нижней сторон подвесного кронштейна См рис 5 3 Расположите треугольники отпечатанные на листе картона в соответствии с краем корпуса пунктирные линии 1 Гайка приобретается на месте 2 Шайба для подвесного кронштейна принадлежности 3 Затяните сдвоенная гайка 5 Проверьте выравнивание блока по горизонтали 6 Затяните верхнюю гайку 7 Закрепите оба фланца вместе с боковых сторон и снизу Используйте винты с полукруглой головкой принадлежности См рис 6 8 Соедините дополнительный комплект для автоматической очистки с внутренним агрегатом с использование жгута проводов принадлежности согласно рис 7 и разделу Работа с электрической проводкой 9 Включите питание внутреннего агрегата чтобы тележки выполнили инициализацию и переместились в парковочное положение подождите пока тележки не переместятся на сторону распределительной коробки парковочное положение 4 Отметьте положение отверстий для подвесных болтов 10 Временно снимите защитную сетку отвинтив все винты количество винтов зависит от размера корпуса на нижней стороне ОЛ1К1Ы 3
