Инструкция по монтажу
2
BYCQ140D7W1 + BYCQ140D7W1W
Декоративная панель
4P308606-1A – 2013.10
Меры предосторожности
■ Неправильная затяжка винтов (см. рисунок 4) может
вызвать протечку воздуха в блок и утечку воздуха между
потолком и декоративной панелью (1), что приведет
к образованию грязи (2) и конденсата (3).
■ Если после затяжки винтов между потолком и декоратив-
ной панелью остался зазор, измените высоту корпуса
внутреннего блока (см. рисунок 9). Изменить высоту
корпуса внутреннего блока можно через отверстия в углах
декоративной панели. Внутренний блок должен стоять
ровно, дренажные трубы не должны быть затронуты.
2 Подключение проводки декоративной панели (Смотрите
рисунок 8)
■ Снимите крышку коробки электрических компонентов.
Ослабьте 2 винта, сдвиньте крышку коробки
электрических компонентов в направлении, указанном
стрелками, и снимите её с крюков.
■ Надёжно подсоедините разъемы для провода электро-
питания двигателя воздушной заслонки, установленной
на декоративной панели.
■ Закрепите провод электропитания двигателя воздушной
заслонки входящим в комплектацию хомутом.
■ Установите крышку коробки электрических компонен-
тов на место, выполнив перечисленные выше действия
в обратном порядке.
Установка воздухозаборной решетки и
угловых декоративных крышек
Установите воздухозаборную решетку
Установите воздухозаборную решетку, выполнив в обратном
порядке действия, описанные в абзаце "Подготовка
декоративной панели к монтажу" на странице 1.

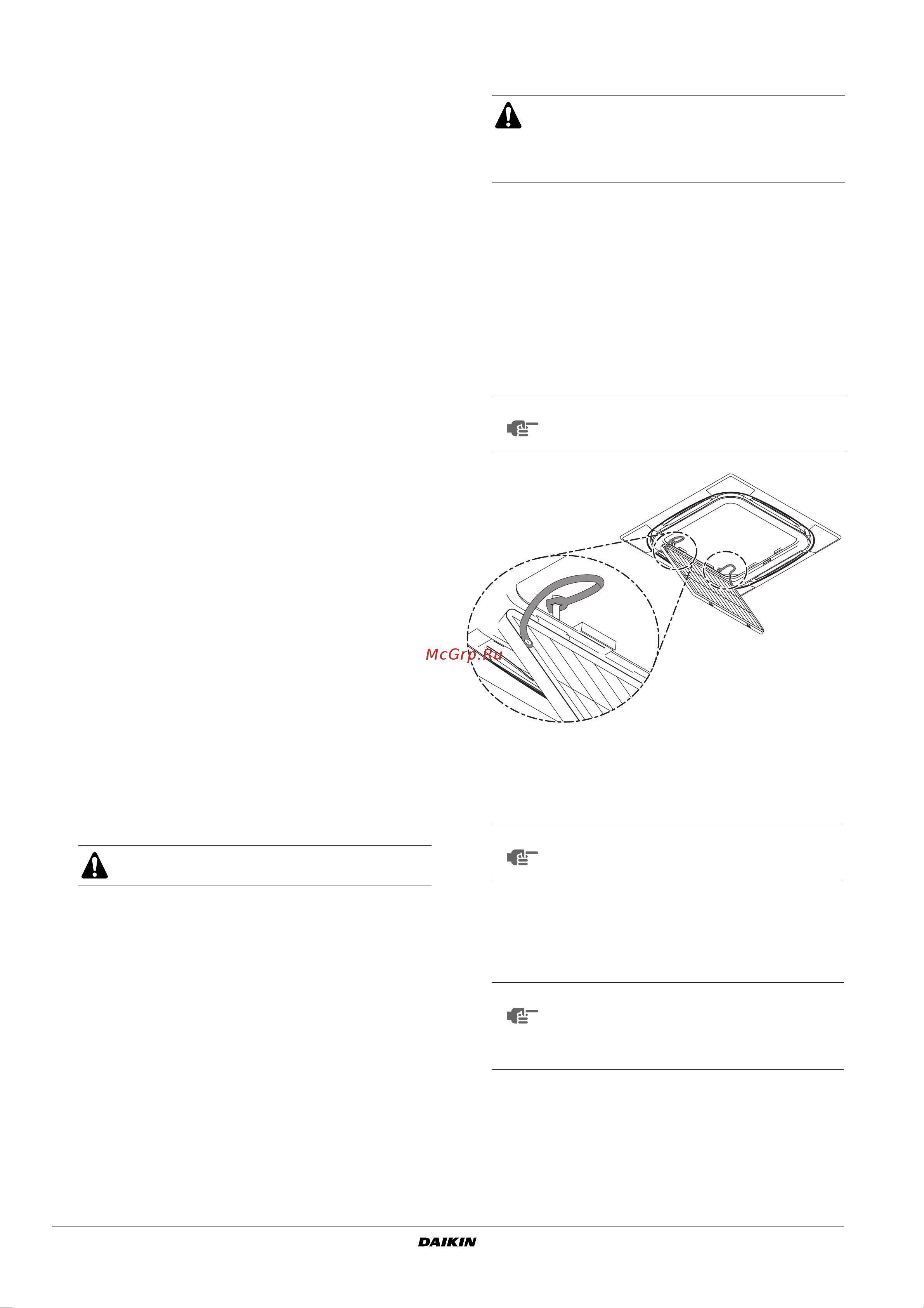

■ Прицепив воздухозаборную решетку к декоративной
панели, прикрепите ленты воздухозаборной решетки
к штырям декоративной панели.
■ Воздухозаборную решетку можно установить в 4 направле-
ниях, просто поворачивая ее на 90 градусов.
■ Изменение направления производится при регулировке
положения воздухозаборных решеток на внутренних
блоках при монтаже или по требованию заказчика.
Установите угловые декоративные крышки
(Смотрите рисунок 7)
1 Оденьте ленту каждой угловой декоративной крышки на
штыри декоративной панели.
2 Установите угловые декоративные крышки.
■ Сначала вставьте крюк на квадратном конце угловой
декоративной крышки в отверстие в углу декоративной
панели.
■ Затем расположите 4 фиксатора угловой декоративной
крышки так, чтобы они оказались напротив отверстий
в декоративной панели, и аккуратно прижмите угловую
декоративную крышку к декоративной панели.
1
Разместите декоративную панель напротив
внутреннего блока так, чтобы отметки стороны труб
и стороны дренажа на декоративной панели совпадали
с положением секции труб и дренажной секции
внутреннего блока.
2
Временно прикрепите декоративную панель
к внутреннему блоку, повесив временный фиксатор
на крюки на корпусе внутреннего блока (в 2 местах).
3
Повесьте 4 монтажные скобы на угловых секциях
декоративной панели на крюки вокруг корпуса
внутреннего блока.
Проследите за тем, чтобы провод электропитания
двигателя воздушной заслонки не оказался зажатым
между внутренним блоком и декоративной панелью.
4
Вверните все 4 винта с шестигранными головками,
расположенные в угловых секциях, примерно на 5 мм.
Панель поднимется.
5
Отрегулируйте положение декоративной панели,
вращая ее в направлениях, показанных стрелками на
рисунке, так, чтобы отверстие в подвесном потолке
оказалось полностью закрытым.
6
Сверьтесь с рисунком 6 (сечение канала выпуска
воздуха) и затяните все винты с шестигранными
головками до такой степени, чтобы толщина
уплотнительного материала между декоративной
панелью и внутренним блоком не превышала 12 мм.
1 Внутренний блок
2 Потолок
3 Уплотнительный материал
4 Декоративная панель
5 Воздушная заслонка
6 Отверстие выпуска воздуха
Не забудьте отключить электропитание перед
подключением проводки!
1 Провод электропитания двигателя воздушной заслонки
2 Разъем
3 Крышка коробки электрических компонентов
4 Крюки
5 Винт (в 2 местах)
6 Хомут
Проследите за тем, чтобы провод электропитания
двигателя воздушной заслонки не оказался
зажатым между внутренним блоком и декоратив-
ной панелью, а также под крышкой коробки
электрических компонентов.
ПРИМЕЧАНИЕ
Обязательно сдвиньте ленты вниз к основа-
нию штырей, чтобы ленты не могли соскочить
со штырей.
ПРИМЕЧАНИЕ
Проследите за тем, чтобы ленты не оказались
между декоративной панелью и воздухо-
заборной решеткой.
ПРИМЕЧАНИЕ
Лента предохраняет угловые декоративные
крышки от падения на пол и повреждения
в случае их ослабления при проведении
технического обслуживания декоративной
панели внутреннего блока.
