2 | Общая техника безопасности
Справочное руководство для монтажника и пользователя
15
FAA71+100BUV1B
Система кондиционирования воздуха с раздельной установкой
блоков
4P654517-1 – 2021.03

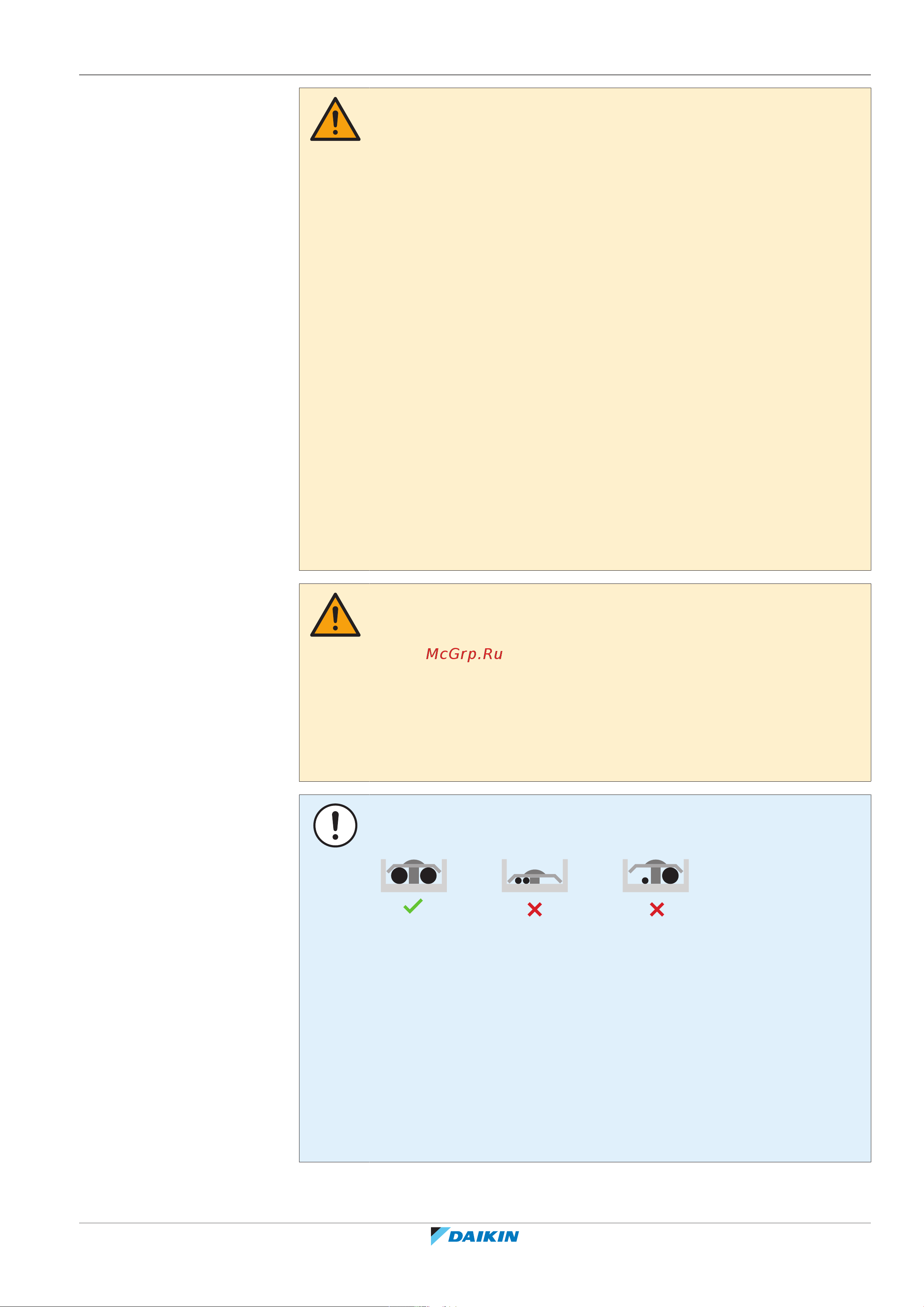

ВНИМАНИЕ!
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь в том, что электропроводка по месту установки системы
соответствует действующим законодательным нормам.
▪ Прокладка электропроводки ОБЯЗАТЕЛЬНО должна осуществляться в
соответствии с прилагаемыми к аппарату схемами.
▪ НИ В КОЕМ СЛУЧАЕ НЕ сдавливайте собранные в пучок кабели, следите за
тем, чтобы они не соприкасались с трубами и острыми краями. Проследите
за тем, чтобы на разъемы клемм не оказывалось внешние давление.
▪ Обязательно выполните заземление. НЕ ДОПУСКАЕТСЯ заземление блока на
трубопроводы инженерных сетей, разрядники и телефонные линии.
Ненадежное заземление может привести к поражению электрическим
током.
▪ Для питания системы необходима отдельная цепь электропитания. НЕ
ДОПУСКАЕТСЯ подключение к электрической цепи, которая уже подает
питание на другое оборудование.
▪ Проследите за установкой предохранителей или размыкателей цепи.
▪ Необходимо установить предохранитель утечки на землю. Невыполнение
этого требования может привести к поражению электрическим током или к
возгоранию.
▪ Устанавливая средство защиты от утечки на землю, убедитесь в том, что оно
совместимо с инвертором (устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных срабатываний средства защиты.
ОСТОРОЖНО!
▪ При подключении к электропитанию: вначале следует подсоединить кабель
заземления и только после этого подключить токопроводящие контакты.
▪ При отключении электропитания: токопроводящие контакты необходимо
отключить до отсоединения заземления.
▪ Длина проводников между напуском для ослабления напряжений в
проводке и самой клеммной колодкой ДОЛЖНА обеспечивать натяжение
токопроводящих проводов до подключения заземления, чтобы провода
электропитания ослабляли напряжения.
ОБРАТИТЕ ВНИМАНИЕ
Меры предосторожности при прокладке электропроводки питания:
▪ НЕ подключайте к клеммной колодке электропитания провода разной
толщины (люфт в контактах электропроводки питания может привести к
перегреву).
▪ Подключать провода одинаковой толщины следует, как показано на рисунке
выше.
▪ Подсоедините провод электропитания и надежно зафиксируйте его во
избежание воздействия внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте соответствующую отвертку. Отвертка
с маленькой головкой повредит головку и сделает адекватную затяжку
невозможной.
▪ Излишнее затягивание винтов клемм может привести к их поломке.
