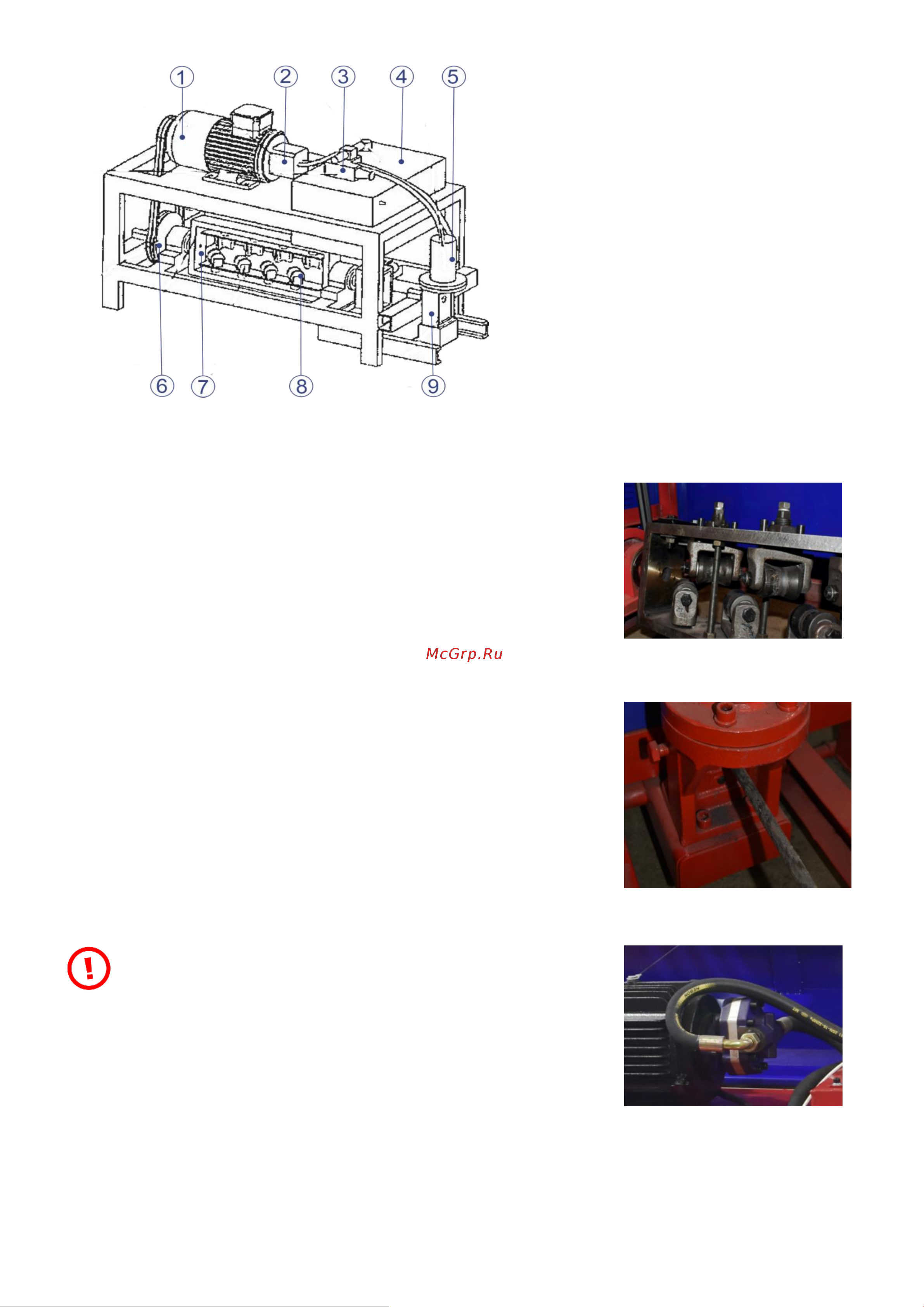

Рис. 1 Устройство Vektor ССМ-10В

1. Электродвигатель

2. Масляный насос

3. Редуктор-распределитель

4. Масляный бак

5. Гидропривод ножа

6. Шкив выпрямляющей рамы

7. Выпрямляющая рама

8. Обкатные ролики

9. Подвижная рама ножа

Правильная часть (Рис. 3)

состоит из 8 правильных роликов, расположенных в правильной раме.

Электродвигатель приводит в движение правильную раму, чтобы

обеспечить правку прутков (арматуры) на определенной скорости

вращения.

Прямолинейность арматуры достигается путем регулировки

правильных роликов.

Рис. 3 Правильные ролики

Резка арматуры

осуществляется ножом (Рис.4) при помощи гидропривода, давление в

гидроприводе создается масляным насосом (Рис.5). Гидропривод ножа

работает от давления гидравлического масла, создаваемого масляным

насосом.

Рис.4 Нож

Масло следует заливать на 5-10 см ниже верхней крышки

масляного бака. Объём масляного бака 30 литров. В гидросистеме

используется гидравлическое масло 46 класса вязкости по ISO.

Рис.5 Масляный насос
