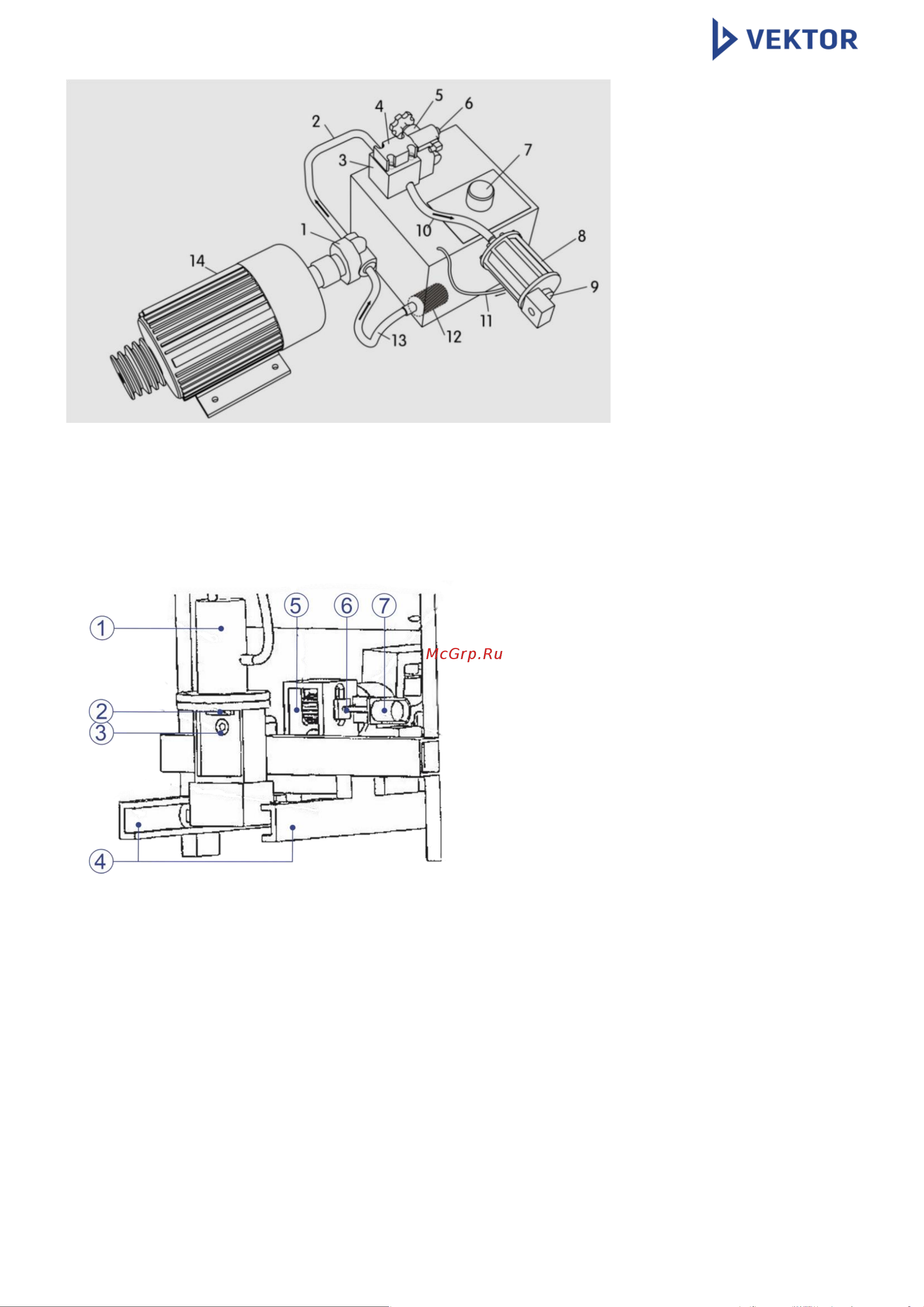

Рис. 6 Гидравлическая схема

1. Масляный насос;

2. Рукав высокого

давления;

3. Корпус масляного бака;

4. Электромагнитный

клапан;

5. Предохранительный

клапан;

6. Сердечник

электромагнитного

клапана;

7. Крышка масляного бака;

8. Гидравлический

цилиндр;

9. Поршневой шток;

10. Впускной трубопровод;

11. Вспомогательный

трубопровод;

12. Фильтрующая сетка;

13. Всасывающий

трубопровод;

14. Электродвигатель.

Рис. 3 Устройство системы vektor ССМ-12В

1. Гидропривод ножа

2. Подвижный нож

3. Стационарный нож

4. Направляющие

5. Ролик счётчика длины

6. Эластичная трубка привода счётчика

7. Счётчика длины

Резка арматуры осуществляется за счет возвратно-поступательного движения подвижного ножа,

который приводится в действие гидроприводом. Гидропривод срабатывает, когда счетчик длины

отсчитывает заданное значение. В процессе резки рама с гидроприводом перемещается по

направляющим вместе с арматурой, по завершению реза рама возвращается обратно под действием

возвратной пружины.

Приемника готовой продукции (арматуры) в комплектации станка ССМ-10В не предусмотрен
