1. Назначение и особенности
Правильно-отрезной станок CCM-14 предназначен для правки и резки стальных прутков (арматуры)
диаметром до 14 мм. Высокая степень автоматизации и быстрая скорость протяжки стальных прутков
(арматуры) позволяет легко и быстро получать прямые прутки необходимой длины. После правки
прочность материала не утрачивается.
2. Технические характеристики
Таблица 1
Характеристика
Данные
Доп. информация
Стальной пруток круглого сечения, мм
Ø 4 – 14
В комплект поставки
входят:
1. Правильно-отрезной
станок Vektor CCM-14
2. Пульт управления
3. Приёмник готовой
продукции
4. Комплект ЗИП
Арматура III класса, мм
Ø 4 - 12
Макс. скорость протяжки, м/мин
80
Длина прутков, мм
300 – 99000
Длина приёмника готовой продукции, мм
8 000
Погрешность резки, мм
±5
Погрешность правки, мм
±2
Мощность электродвигателей, кВт
15+4
Температура эксплуатации, °С
от -5 до 40
Габариты станка (LxHxB), мм
2500 х 1100 х 700
Габариты станка в упаковке (LxHxB), мм
2700 х 1200 х 760
Габариты шкафа управления (LxHxB), мм
570 х 930 х 570
Вес, кг
990

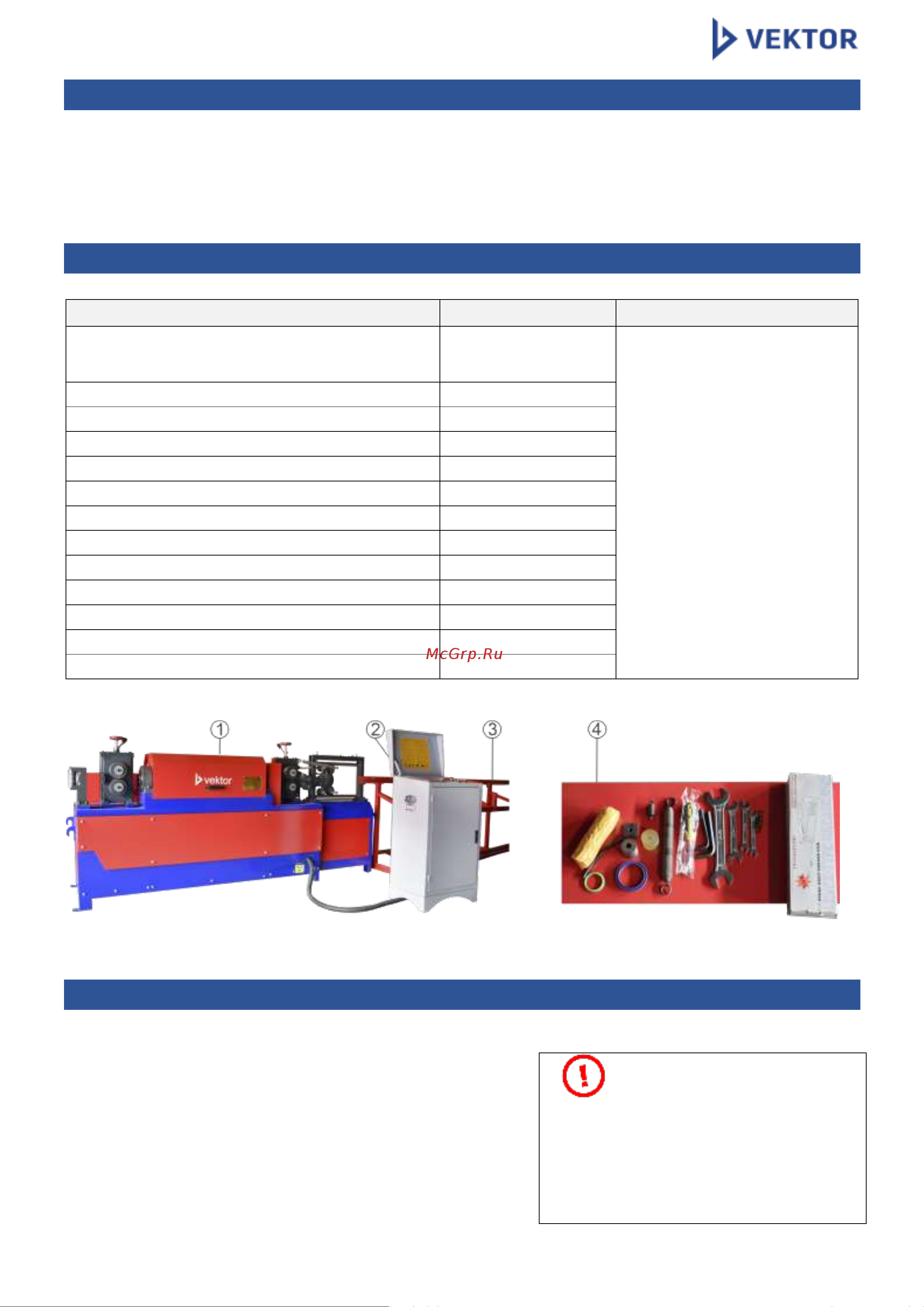

Рис. 1. Комплект поставки
3. Описание конструкции
Тяговая часть (Рис. 2)
располагается между правильной рамой и состоит из
двух прижимных механизмов, связанных цепной
передачей и редуктора. Приводится в движение
электродвигателем
Масло следует заливать до
красной отметки посередине
индикатора. Объём масла до 2
литров. Использовать
трансмиссионное масло 68 класса
вязкости по ISO.
