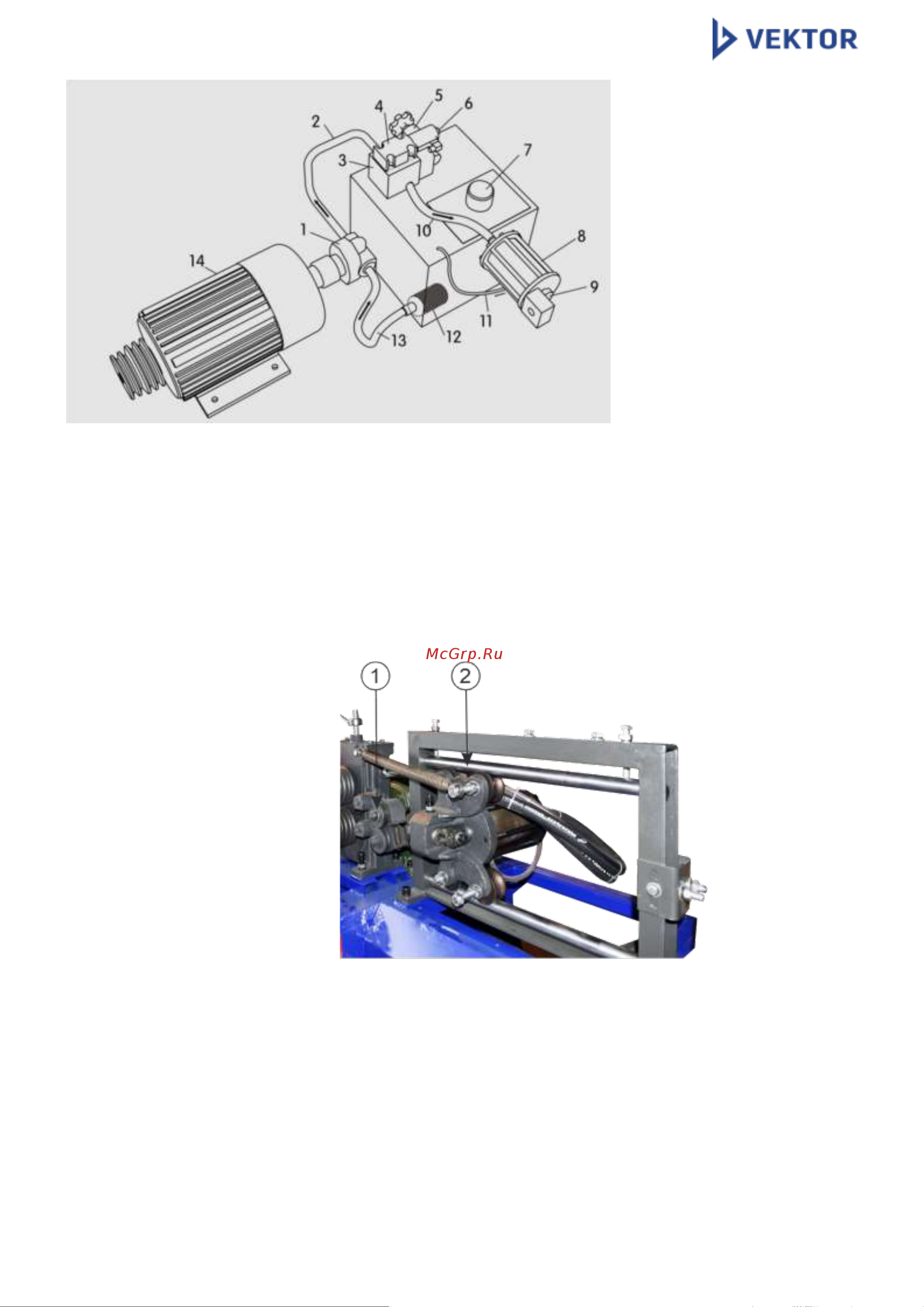

Рис. 6 Гидравлическая схема
1. Масляный насос;
2. Рукав высокого
давления;
3. Корпус масляного
бака;
4. Электромагнитный
клапан;
5. Предохранительный
клапан;
6. Сердечник
электромагнитного
клапана;
7. Крышка масляного
бака;
8. Гидравлический
цилиндр;
9. Поршневой шток;
10. Впускной
трубопровод;
11. Вспомогательный
трубопровод;
12. Фильтрующая сетка;
13. Всасывающий
трубопровод;
14. Электродвигатель.
Резка арматуры осуществляется
за счет возвратно-
поступательного движения
подвижного ножа, который
приводится в действие
гидроприводом. Гидропривод
срабатывает, когда счетчик
длины отсчитывает заданное
значение. В процессе резки
рама с гидроприводом
перемещается по
направляющим вместе с
арматурой, по завершению
реза рама возвращается
обратно под действием
возвратной пружины.
1. Счетчик длины
2. Направляющие
для
перемещения
рамы.
Рис. 7 Счетчик длины, рама
с гидроприводом и направляющие
Приемник готовой продукции (арматуры).
Правленые стальные прутки (арматура), следуют по инерции по приемнику готовой продукции
(арматуры), подвижный нож рубит арматуру заданной длины и она автоматически соскальзывает под
собственным весом на нижнюю полку.
