Назначение и особенности
Станок для резки арматуры предназначен для обработки арматуры, а также обычной углеродной
стали, горячекатаных стальных прутков и стали с винтовой нарезкой. Данные станки применяются в
строительстве, в производстве железобетонных конструкций. Станки производства компании
«СибТоргСервис» обладают следующими особенностями:
• Высокое качество и надёжность;
• Минимальное техническое обслуживание;
• Возможность эксплуатации при низких температурах.
Перед первым пуском, обязательно залить масло в редуктор.
Описание и технические характеристики
Модель режущей машины, её название, номер, дату выпуска можно посмотреть на таблице,
расположенной на корпусе.
Двигатель, через маховик и редуктор передает вращение на коленчатый вал, соединенный с
подвижным ножом посредством шатуна. Таким образом реализуется возвратно-поступательное движение
ножа, и, соответственно, резка арматуры. Кинематическая схема станка дана ниже.

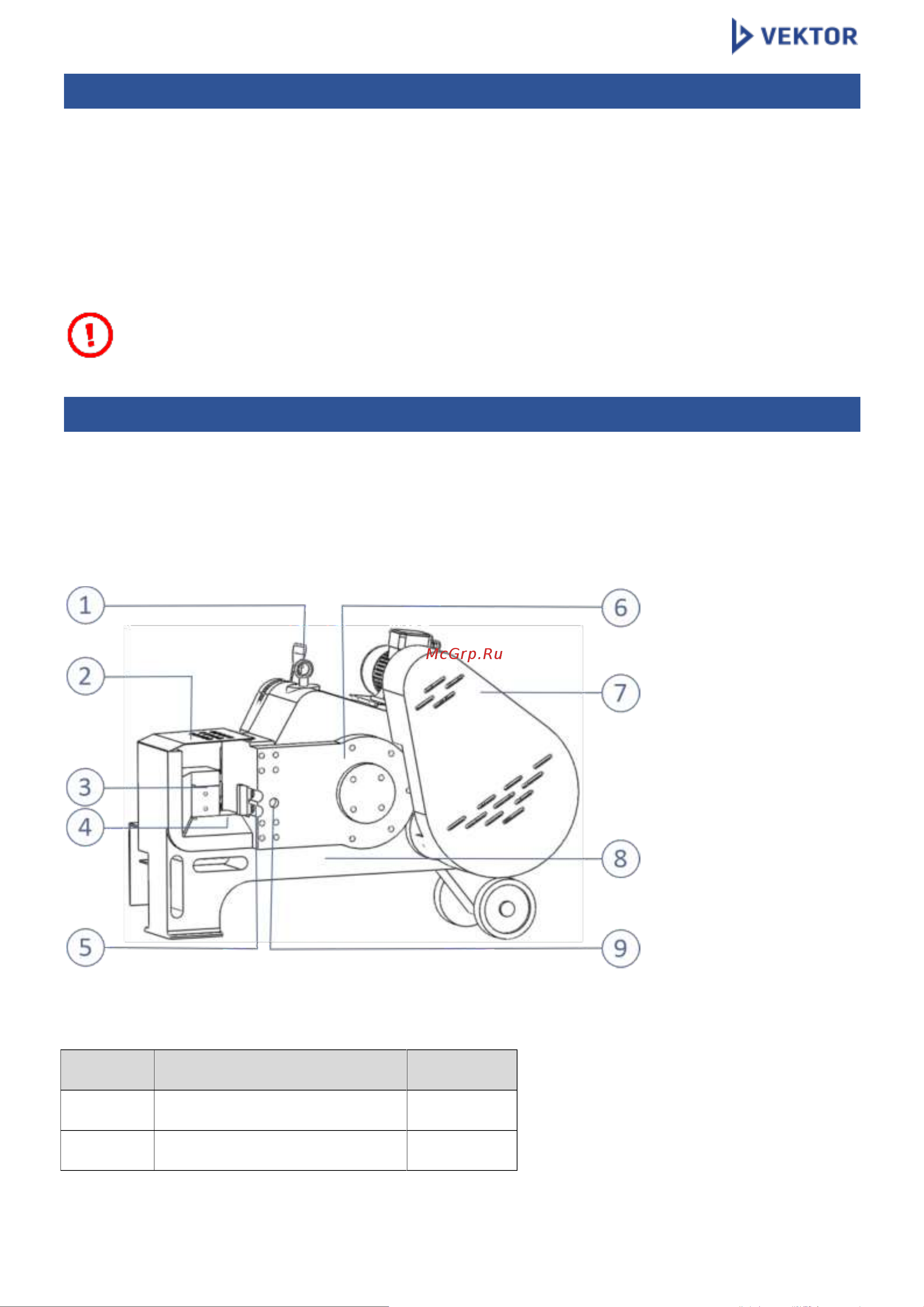

1. Рым болт
2. Защитная крышка
3. Стационарный
нож
4. Зона резки
5. Подвижный нож
6. Кожух редуктора
7. Защитный кожух
8. Корпус
9. Отверстие для
смазки ползунка
Таблица № 1. Масса и размеры режущих машин
Модель
Длина*Ширина*Высота, мм
Вес, кг
GQ40
1190*680*450
380
GQ50
1490*740*620
525
