Foodatlas DZQ-500/2SD Инструкция по эксплуатации онлайн [12/61] 606690
![Foodatlas DZQ-500/2SD Инструкция по эксплуатации онлайн [12/61] 606690](/views2/1792821/page12/bgc.png)

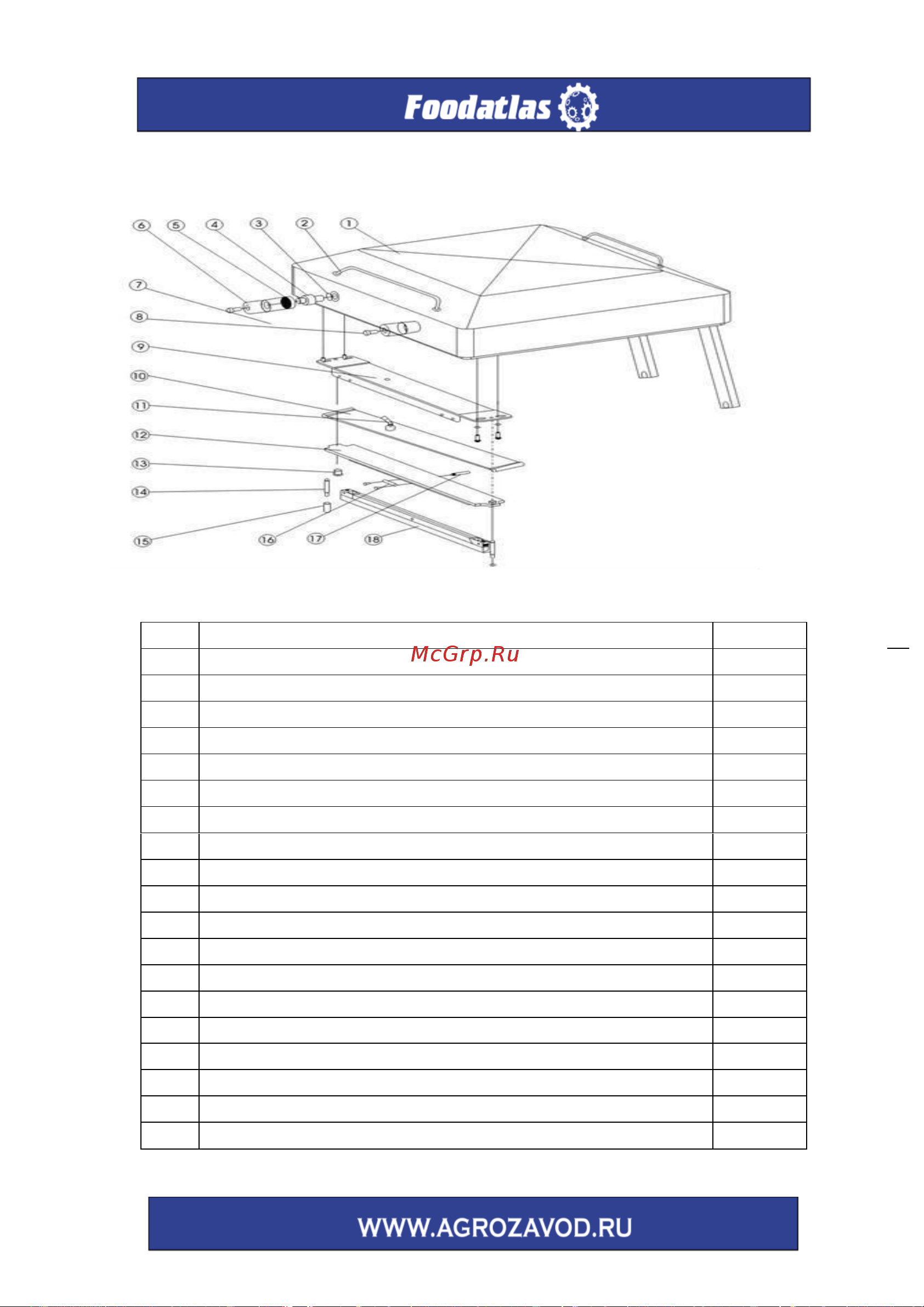

Рис 4 Деталировка изогнутой вакуумной крышки (для машин серии SA, SB).
Табл. 4
12
№
Название
Кол.
1
Крышка вакуумной камеры. Изогнутая крышка
1
2
О-образное уплотнительное кольцо
4
3
Подшипник
4
4
Ручка
2
5
Малая ось
4
6
Шайбы для оси
4
7
Кронштейн ручки
4
8
Внешний разъем воздушной подушки
2
9
Разъем сквозного патрона
2
10
О-образное уплотнительное кольцо
2
11
Блок воздушной подушки
2
12
Держатель нагревательной пластины
2
13
Трубка
4
14
Направляющая
4
15
Пружина возврата
4
16
Опора воздушной подушки в сборе
2
17
Блок нагревательной пластины
2
18
Вывод спирального кабеля
1
19
Герметизирующее кольцо
2
