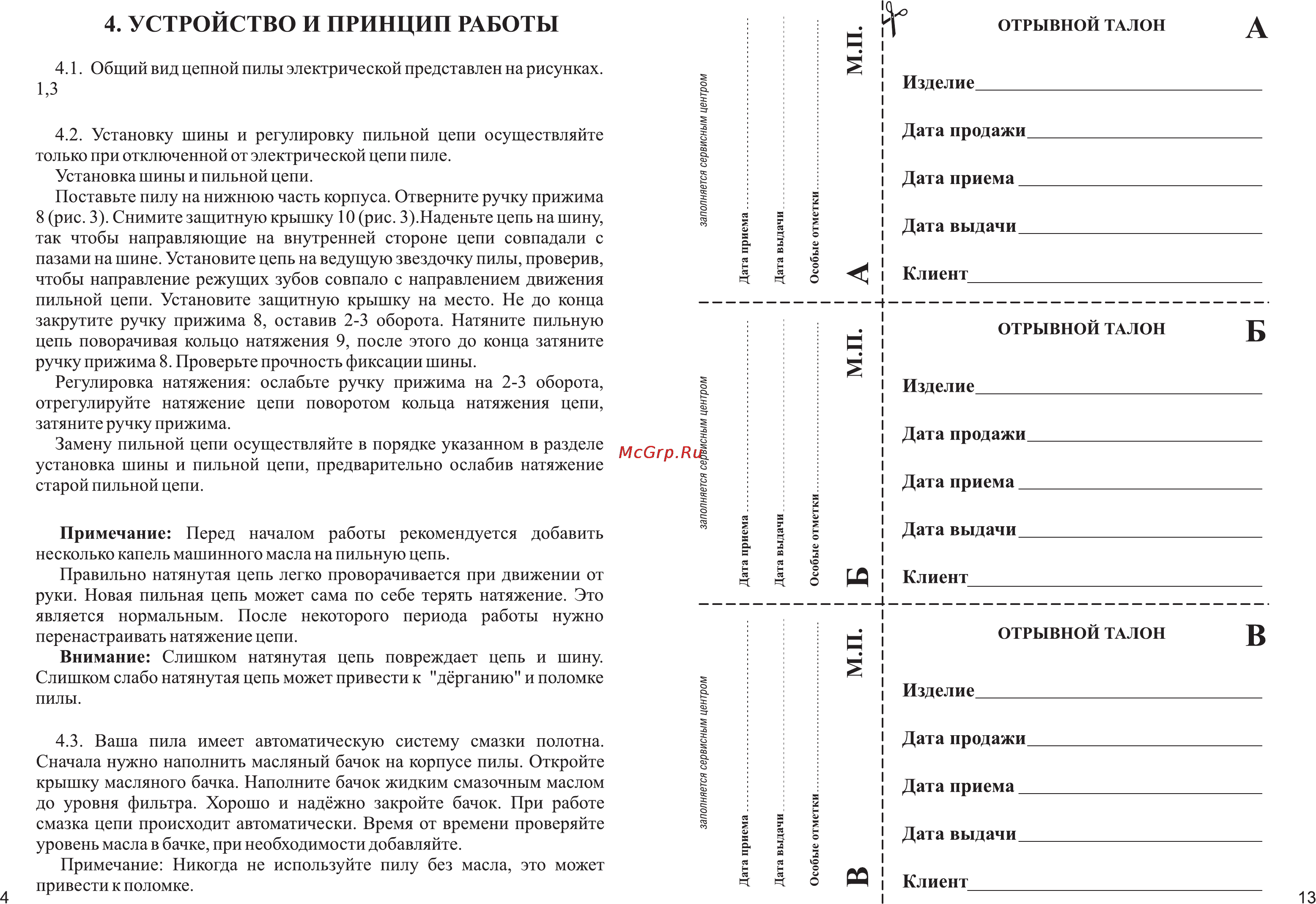

4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ОТРЫВНОЙ ТАЛОН 4 1 Общий вид цепной пилы электрической представлен на рисунках 1 3 4 2 Установку шины и регулировку пильной цепи осуществляйте только при отключенной от электрической цепи пиле Установка шины и пильной цепи Поставьте пилу на нижнюю часть корпуса Отверните ручку прижима 8 рис 3 Снимите защитную крышку 10 рис 3 Наденьте цепь на шину так чтобы направляющие на внутренней стороне цепи совпадали с пазами на шине Установите цепь на ведущую звездочку пилы проверив чтобы направление режущих зубов совпало с направлением движения пильной цепи Установите защитную крышку на место Не до конца закрутите ручку прижима 8 оставив 2 3 оборота Натяните пильную цепь поворачивая кольцо натяжения 9 после этого до конца затяните ручку прижима 8 Проверьте прочность фиксации шины Регулировка натяжения ослабьте ручку прижима на 2 3 оборота отрегулируйте натяжение цепи поворотом кольца натяжения цепи затяните ручку прижима Замену пильной цепи осуществляйте в порядке указанном в разделе установка шины и пильной цепи предварительно ослабив натяжение старой пильной цепи Изделие Дата продажи Дата приема Дата выдачи Клиент ОТРЫВНОЙ ТАЛОН К Изделие Дата продажи Дата приема Примечание Перед началом работы рекомендуется добавить несколько капель машинного масла на пильную цепь Правильно натянутая цепь легко проворачивается при движении от руки Новая пильная цепь может сама по себе терять натяжение Это является нормальным После некоторого периода работы нужно перенастраивать натяжение цепи Внимание Слишком натянутая цепь повреждает цепь и шину Слишком слабо натянутая цепь может привести к дёрганию и поломке пилы Дата выдачи 4 3 Ваша пила имеет автоматическую систему смазки полотна Сначала нужно наполнить масляный бачок на корпусе пилы Откройте крышку масляного бачка Наполните бачок жидким смазочным маслом до уровня фильтра Хорошо и надёжно закройте бачок При работе смазка цепи происходит автоматически Время от времени проверяйте уровень масла в бачке при необходимости добавляйте Примечание Никогда не используйте пилу без масла это может привести к поломке Дата продажи_____________________________ Клиент ОТРЫВНОЙ ТАЛОН 3 Изделие___________________________________ Дата приема_______________________________ Дата выдачи______________________________ Клиент 13
