Gemsy GN20-2C [7/9] I установка зубчатой рейки

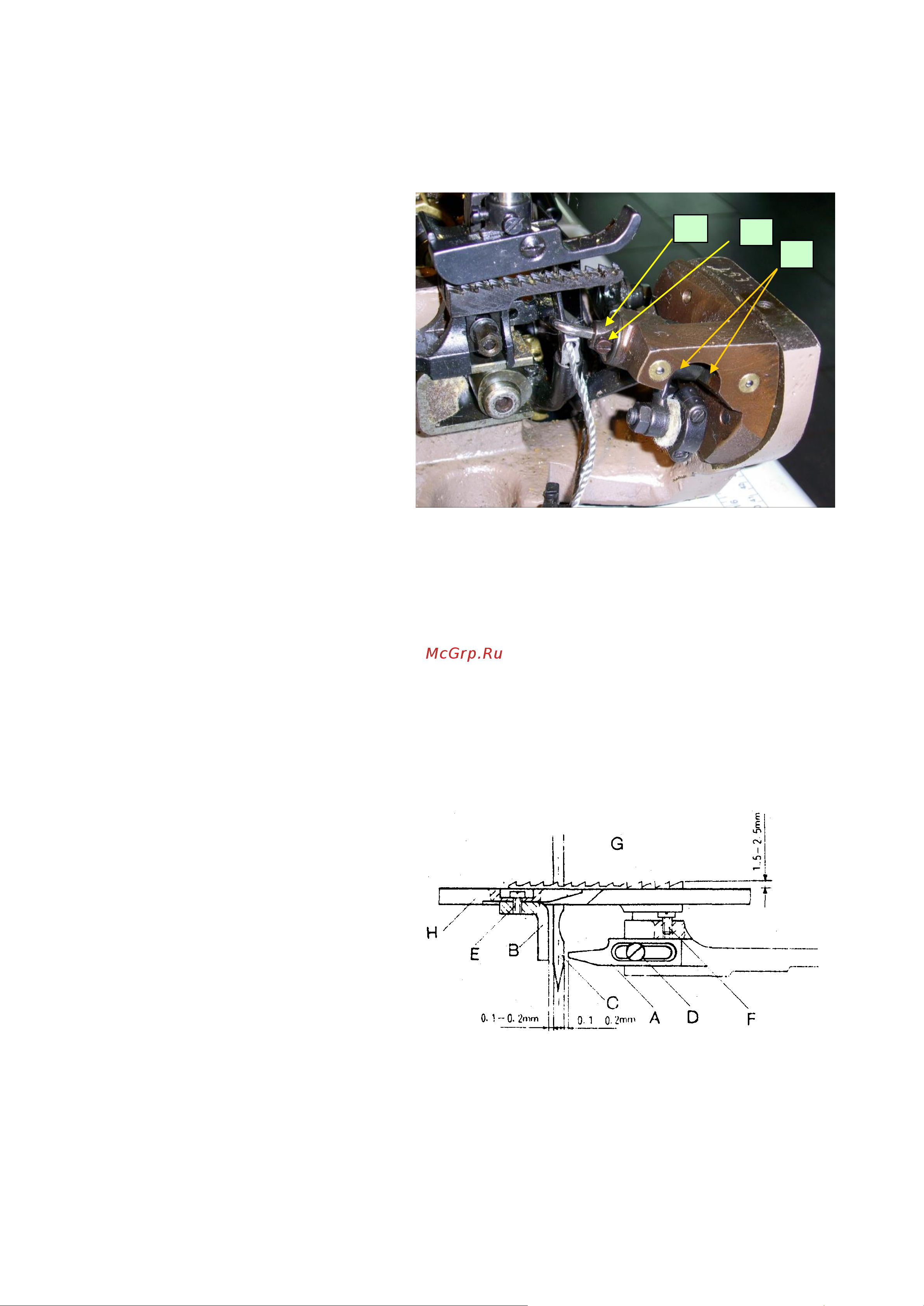

h. Установка предохранителя иглы

При обработке материалов разной

толщины, примыкающих друг к другу,

игла может согнуться и сломаться. Для

защиты иглы от поломок

предназначены предохранитель иглы

(A, Рис l3) и предохранитель игольной

пластины (B, Рис 13). Зазор между

предохранителями и иглой с обеих

сторон должны быть примерно 0.1 -0.2

мм (0.004-0.008in).

Поворотом махового колеса

переведите иглу в максимально нижнее

положение и, отпустив крепежные винты D и Е (Рис 13), установите необходимые зазоры. Надежно

затяните винты по окончании регулировок.

i. Установка зубчатой рейки

Высота подъема зубчатой рейки (G, рис.13) зависит от качества и характера обрабатываемого

материала. Для обработки тканей типа шерстяных, высота подъема зубьев над уровнем игольной

пластины должна составлять примерно 1.5 мм (0.060in), а для ковров и ковровых покрытий –

примерно 2.5 мм (0.078in) над уровнем игольной пластины. Для установки, переведите зубья в

верхнее положение, снимите игольную

пластину и зубчатую рейку,

откорректируйте как надо установочный

винт (F, Рис.l3) и снова установите на

место игольную пластину и зубья.

Повторно зажмите винты (E, Рис.l2).

Если зубчатая рейка располагается не

по центру прорезей игольной пластины,

отпустите два винта (A, Рис.14) и

установите их как необходимо. Затем снова затяните винты.
