НАЗНАЧЕНИЕ
Светильники светодиодные серии ДСП11 STD торговой марки WOLTA
®
предназначены для общего освещения производственных
и подсобных помещений с повышенным и нормальным содержанием пыли и влаги (производства, склады, парковки, автосервисы,
мойки, гаражи, ЖКХ). Светильники предназначены только для внутреннего использования. Светильники сертифицированы и
соответствуют всем необходимым требованиям, предъявляемым к данному типу оборудования. Светильники рассчитаны для работы в
сети переменного тока 230 В, 50 Гц. Качество электроэнергии должно соответствовать ГОСТ 32144-2013. Питающая сеть должна быть
защищена от коммутационных и грозовых импульсных помех. Продукция соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011 и
ТР ЕАЭС 037/2016. Продукция изготовлена в соответствии с ТУ 27.40-001-39343934-2019. Классификация согласно ГОСТ IEC 60598-2-
22. Приложение B.
КОМПЛЕКТАЦИЯ
Светильник в сборе; монтажный комплект; инструкция по эксплуатации; упаковка.
ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ
1. Работы по установке и обслуживанию светильника можно проводить только убедившись в том, что питание сети отключено. Перед
установкой убедитесь в наличии защитного устройства в сети (автоматический выключатель, предохранитель).
2. При эксплуатации необходимо располагать светильник и электропроводку вдали от химически активной среды, горючих и
легковоспламеняющихся предметов и поверхностей.
3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование светильника
при поврежденной проводке, с треснувшим рассеивателем. Запрещено устанавливать светильник на легковоспламеняющиеся
материалы, например, древесный шпон и материалы на основе дерева толщиной менее 2 мм.
4. Запрещено производить подключение светильника проводом с нетермостойкой изоляцией.
5. Убедитесь, что все электрические соединения надежно защищены от попадания влаги.
6. Степень защиты от проникновения влаги и пыли IP65 может быть достигнута при использование кабеля диаметром от 4 до 6 мм.
7. Запрещается эксплуатация светильника с поврежденным корпусом или рассеивателем.
8. При обнаружении неисправности обесточьте светильник и обратитесь к квалифицированному специалисту для выявления причины.
9. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации электроустановок
потребителей».
10. Внимание! Включение светильников на строящихся объектах допускается только при полном отключении электрических
строительных инструментов и техники
МОНТАЖ И ПОДКЛЮЧЕНИЕ
Во избежание ошибок при установке и использовании, обратитесь к квалифицированному специалисту.
1. Извлеките светильник из упаковки и убедитесь в его целостности
2. Обесточьте сетевой кабель (трехжильный кабель с сечением жилы от 0,75 мм
2
до 1,5 мм
2
). Не входит в комплект поставки.

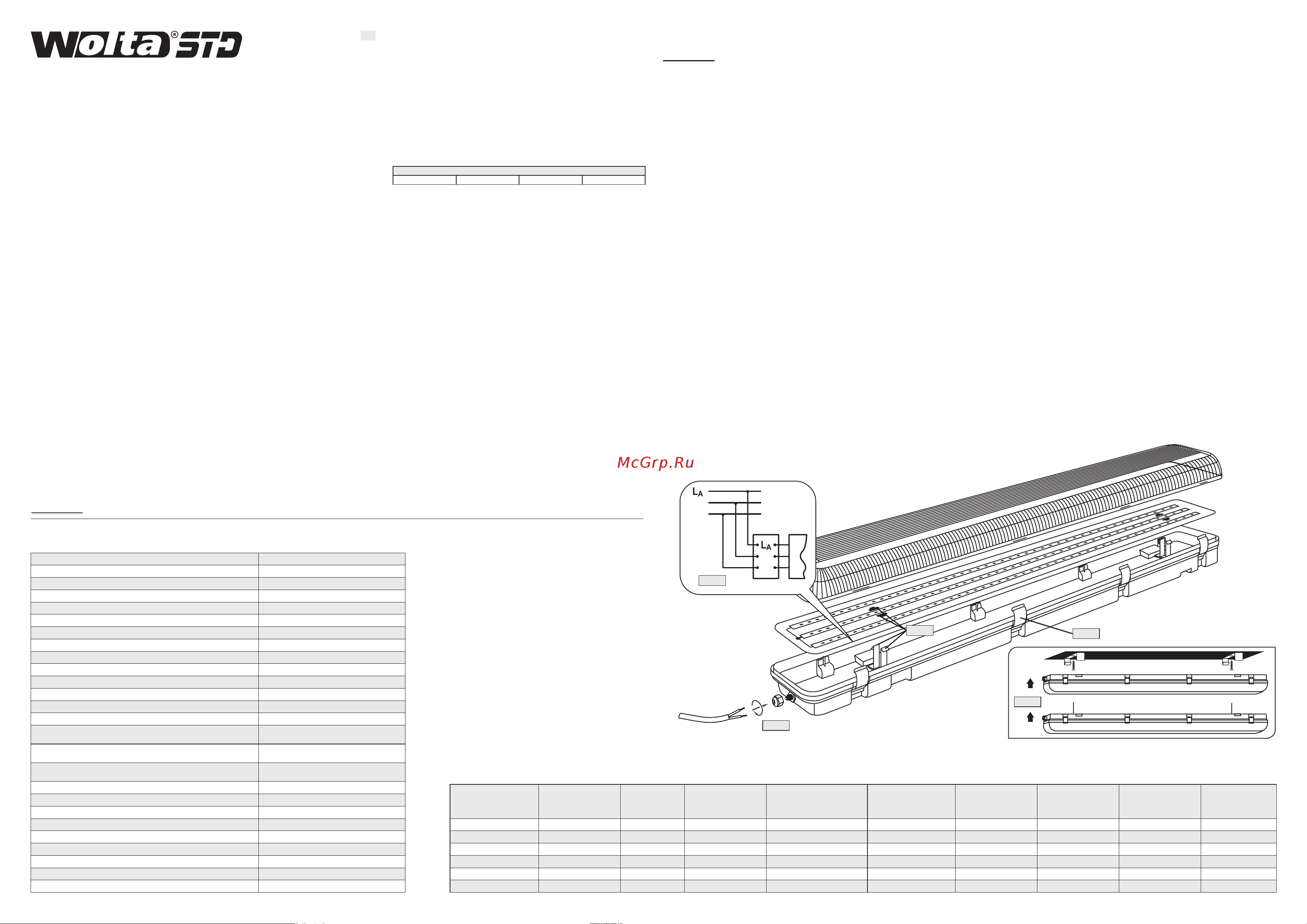

3. Снимите рассеиватель, открыв пластиковые клипсы по бокам светильника (Рис. 1).
4. Снимите металлическую пластину, нажав на отжимное крепление с двух сторон светильника (Рис. 2).
5. Предварительно ослабив гермоввод, пропустите через него подготовленный кабель (Рис. 3).
6. Присоедините концы кабеля к позициям L
A
, L, N в клеммной колодке (Рис. 4).
Внимание! Необходимо осуществить затяжку гайки гермоввода при завершении монтажа во избежание попадания влаги в светильник.
АВТОНОМНЫЙ АВАРИЙНЫЙ СВЕТИЛЬНИК
Х 1 A*** *60
7. Соберите светильник в обратном порядке.
8. Установите светильник при помощи металлических клипс на поверхность или подвес (Рис. 5).
Внимание! Светильник 2-го класса защиты — заземление светильника не предусмотрено!
9. Наклейте наклейку с символом «А» на рассеиватель светильника для быстрой идентификации при обслуживании.
ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ
1. Блок аварийного питания должен проходить проверку в среднем один раз в год.
2. Результаты проверки должны фиксироваться в специальном журнале.
3. Перед проверкой батарея должна заряжаться от сети не менее 24 часов (не допускаются перерывы питания).
4. Длительность работы в аварийном режиме проверяется при отключении питания светильника на 1-3 часа.
5. Светильник должен работать в аварийном режиме время, не менее, чем указано в таблице характеристик. Меньшая длительность
свидетельствует об отказе батареи и необходимости её замены.
6. Аккумуляторная батарея рассчитана на непрерывную эксплуатацию в течении срока службы, при замене батареи обязательна
отметка на её корпусе о дате установки.
УХОД ЗА СВЕТИЛЬНИКОМ
В процессе эксплуатации светильника на его поверхности может скапливаться пыль, что уменьшает его потребительские свойства. Для
очистки наружной поверхности светильника можно использовать мягкую ткань, смоченную водой, с применением нейтральных моющих
средств. Не используйте для очистки растворители и другие агрессивные химикаты. Дополнительных мер обслуживания не требуется.
УТИЛИЗАЦИЯ
Светодиодные светильники ДСП11 STD относятся к IV классу отходов (малоопасные отходы) и подлежат утилизации специализированными
лицензированными организациями. Упаковочный полиэтилен: идентификатор согласно ISO 1043 (97/129/EC) — 4 PELD, упаковочная коробка:
идентификатор согласно ISO 1043 (97/129/EC) — 20 PAP. Аккумуляторные батареи утилизируются согласно требованиям к утилизации NiMH
батареям.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Транспортировка и хранение светильника должны происходить при температуре окружающей среды от –25 до +45°С и относительной
влажности воздуха не более 80%. Хранение и транспортировка светильника должны осуществляться только в заводской упаковке. В процессе
транспортировки и хранения не допускается воздействие на светильник и его упаковку нефтепродуктов, агрессивных веществ и сред, а также
механических нагрузок. Включение светильника возможно через час после транспортирования при отрицательной температуре.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
При соблюдении потребителем правил транспортировки, хранения, установки и эксплуатации срок службы светодиодных светильников составляет
40000 часов, гарантийный срок эксплуатации составляет 3 года с момента продажи. Гарантийный срок хранения светодиодных светильников
в заводской упаковке до момента эксплуатации составляет 2 года. Неправильное хранение, монтаж или эксплуатация светильника влекут за
собой лишение гарантии. В случае обнаружения неисправности, произошедшей не по вине Покупателя, необходимо обратиться в организацию,
СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ
ПЫЛЕВЛАГОЗАЩИЩЕННЫЕ ДСП11 STD С БАП
Руководство по монтажу и эксплуатации
RU
Рис. 5
Рис. 1
Рис. 2
Рис. 3
L
N
L
N
Рис. 4
Тип источника света Светодиод SMD
Коэффициент мощности >0,9
Тип напряжения AC
Номинальное (нормируемое) напряжение, В 230
Частота, Гц 50
Тип батареи NiMH
Время зарядки батареи, ч 24
Индекс цветопередачи ≥80
Коэффициент пульсации <5%
Класс светораспределения по ГОСТ54350-2015 П
Тип кривой силы света по ГОСТ54350-2015 Д
Степень защиты IP65
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С
+1…+45
Нормируемая предельно допустимая температура
окружающей среды, ta, °С
45
Нормируемая максимальная рабочая температура
(обмотки), tw, °С
80
Нормируемая максимальная рабочая температура
(конденсатора), tc, °С
75
Класс защиты II
Размеры, мм 1270х152х100
Материал рассеивателя
SAN
Тип рассеивателя Матовый
Материал корпуса ABS
Цвет корпуса Серый
Срок службы, часов 40000
Срок службы батареи, лет 4
Срок гарантии, лет 3
ОБЩИЕ ХАРАКТЕРИСТИКИ
Артикул Мощность, Вт
Ток, А
Характеристики
батареи
Время работы
от встроенной
батареи, не менее, ч
Коррелированная
цветовая темпе-
ратура, К
Световой поток,
лм
Световая
отдача, лм/Вт
Световой поток
в аварийном
режиме, лм
Масса, кг
ДСП11-36-041-4К 36 0,17 3,6В 1000мАч 1 4000 4500 125 315 2,02
ДСП11-36-041-5К 36 0,17 3,6В 1000мАч 1 5000 4500 125 315 2,02
ДСП11-36-041-6К 36 0,17 3,6В 1000мАч 1 6500 4500 125 315 2,02
ДСП11-54-041-4К 54 0,26 3,6В 2000мАч 1 4000 6500 120 455 2,09
ДСП11-54-041-5К 54 0,26 3,6В 2000мАч 1 5000 6500 120 455 2,09
ДСП11-54-041-6К 54 0,26 3,6В 2000мАч 1 6500 6500 120 455 2,09
ИНДИВИДУАЛЬНЫЕ ХАРАКТЕРИСТИКИ
