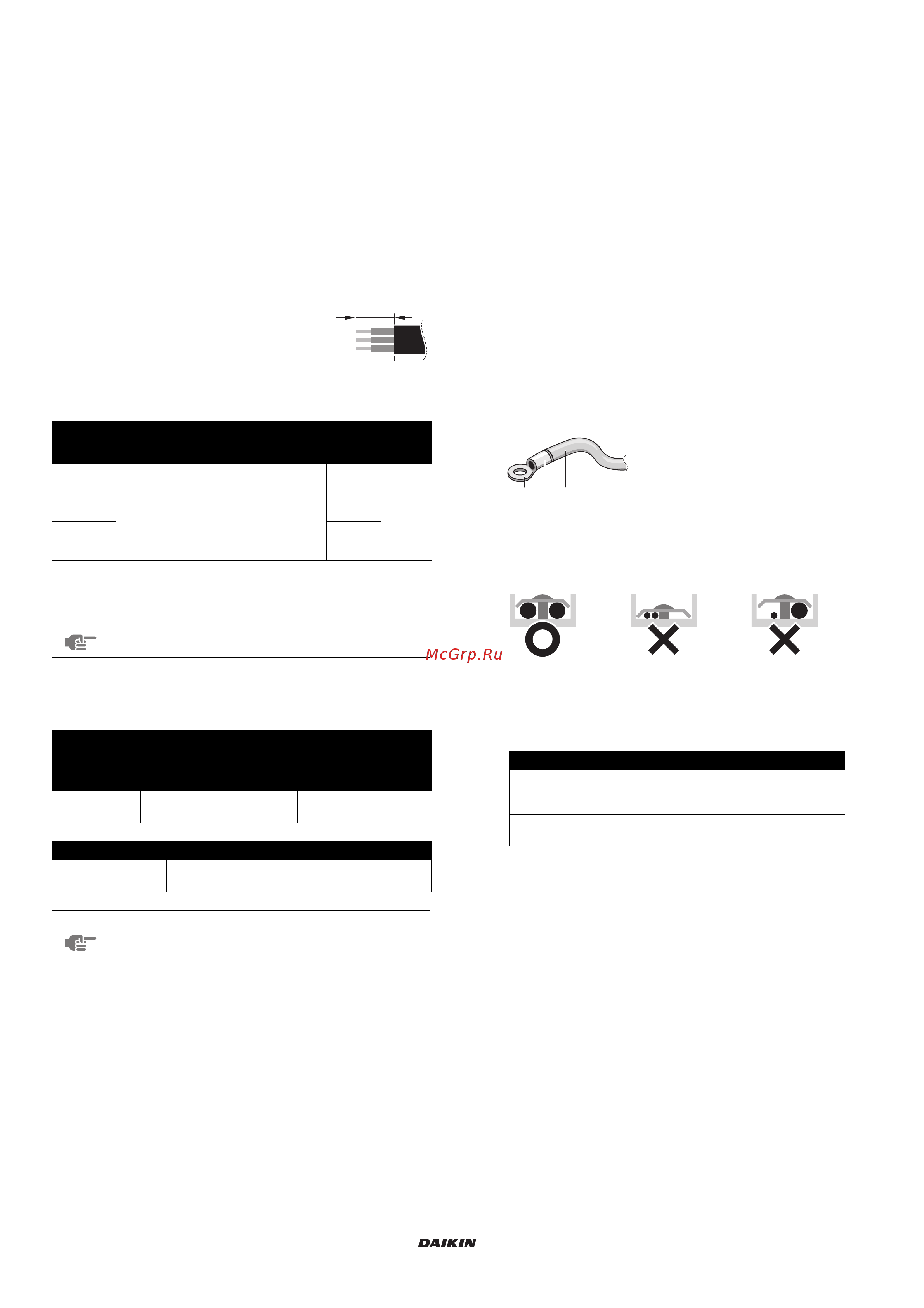

Инструкции по монтажу и эксплуатации
7
FMDQ50~125B7VEB
Система кондиционирования воздуха
4PW48241-1
В данную систему кондиционирования входит несколько
внутренних агрегатов. Обозначив их, например, как агрегат
А, агрегат В и т.д., следите за тем, чтобы они в том же
порядке были подключены к разъемам наружного агрегата.
Если порядок подключения неверен, система будет
работать неправильно.
Обязательно заземлите кондиционер.
Не подсоединяйте провод заземления к:
азовым трубам: в случае утечки газа возможен взрыв
или возгорание.
- проводам заземления телефонных линий и мачтам
освещения: во время грозы возможно образование
аномально высокого электрического потенциала в
заземлении.
одопроводным трубам: отсутствие заземляющего
эффекта при использовании труб из жесткого винила.
Проследите за тем, чтобы провода
электропитания были зачищены
одинаково.
Электрические характеристики
МТЦ: минимальный ток цепи (А)
МТП: максимальный ток предохранителя (А)
Характеристики плавких предохранителей
и кабелей, поставляемых другими фирмами
Ниже приведены предельно допустимые длины кабелей,
соединяющих между собой внутренний и наружный блоки, а
также внутренний блок и пульт дистанционного управления.
1. Наружный блок - внутренний блок: макс. 1000 м (общая
длина: 2000 м)
2. Внутренний блок - пульт управления: макс. 500 м
Электрические соединения и задание
параметров на пульте управления
Электрические соединения
Снимите крышку с блока автоматики, как показано на
рисунке 12, и произведите подключение.
ПРЕДОСТОРОЖНОСТИ
1 При подключении силовых кабелей к разъемам необхо-
димо соблюдать следующие правила.
- Для подключения к клеммной колодке при соединении
проводки агрегатов используйте круглые обжимные
клеммы с изоляционной оплеткой. Если таких клемм нет
в наличии, следуйте приведенным ниже инструкциям.
- Не подключайте кабели разных сечений к одному
разъему. (Ненадежный контакт может привести
сильному нагреву места подключения или даже пожару.)
- При подключении кабелей одного и того же сечения
следуйте указаниям рисунка, приведенного ниже.
Применяйте провода только указанных типов. Про-
веряйте надежность их подключения. При подключении
не прилагайте избыточных усилий к контактам и местам
их крепления. Используйте моменты затяжки,
указанные в приведенной ниже таблице.
- Устанавливая крышку блока управления, следите за
тем, чтобы не пережать проводку.
- После окончания подключения электропроводки
заполните оставшиеся щели в отверстиях для проводки
в корпусе мастикой или изоляционным материалом
(приобретается на внутреннем рынке), чтобы снаружи в
агрегат не проникали насекомые и грязь и не вызывали
коротких замыканий в блоке управления.
2 Ток в кабелях, соединяющих внутренние блоки между
собой, не должен превышать 12 A. Ответвления кабелей
делаются вне колодки контактов блока в соответствии
с действующими правилами по производству электричес-
ких работ, если сечение кабеля превышает 2 мм
2
(Ø1,6).
Место ответвления следует изолировать таким образом,
чтобы изоляция была не менее надежна, чем изоляция
самого силового кабеля.
3 Не подключайте кабели разных сечений к контакту
заземления. Плохой контакт снижает надежность защиты
прибора.
Модель Гц
Вольт
Диапазон
изменения
напряжения
Электропитание
МТЦ МТП
50
50/60 220-240/220 ±10%
1,2
16 A
60 1,1
71 1,3
100 1,6
125 2,1
ПРИМЕЧАНИЕ
Подробности см. в разделе «Электрические
характеристики» книги технических данных.
Силовые кабели
Модель
Плавкие
предохра-
нители
Кабель Сечение
50~125 16 A H05VV-U3G
В соответствии
с местными нормами
Модель Кабель Сечение
50~125
Экранированный
кабель (2)
0,75-1,25 mm
2
ПРИМЕЧАНИЕ
Пример приведен в разделе «Примеры
электрических соединений» на странице 8.
1 Крышка распределительной коробки
2 Вход низковольтной проводки распределительной коробки
3 Вход высоковольтной проводки распределительной
коробки
4 Электрическая схема
5 Распределительная коробка
Момент затяжки (Н•м)
Клеммная колодка для проводов
управления агрегата и пульта
дистанционного управления
0,9
Клеммная колодка для подключения
электропитания
1,2
1 2 3
1 Круглая обжимная клемма
2 Оденьте изоляционную
оплетку
3 Провод
