Vector VSCG-600 (Lifan) [19/24] Приложение схема редуктора затирочной машины
![Vector VK VSCG-1000 (Lifan 168 F-2) [19/24] Приложение схема редуктора затирочной машины](/views2/1793676/page19/bg13.png)
- 18 -

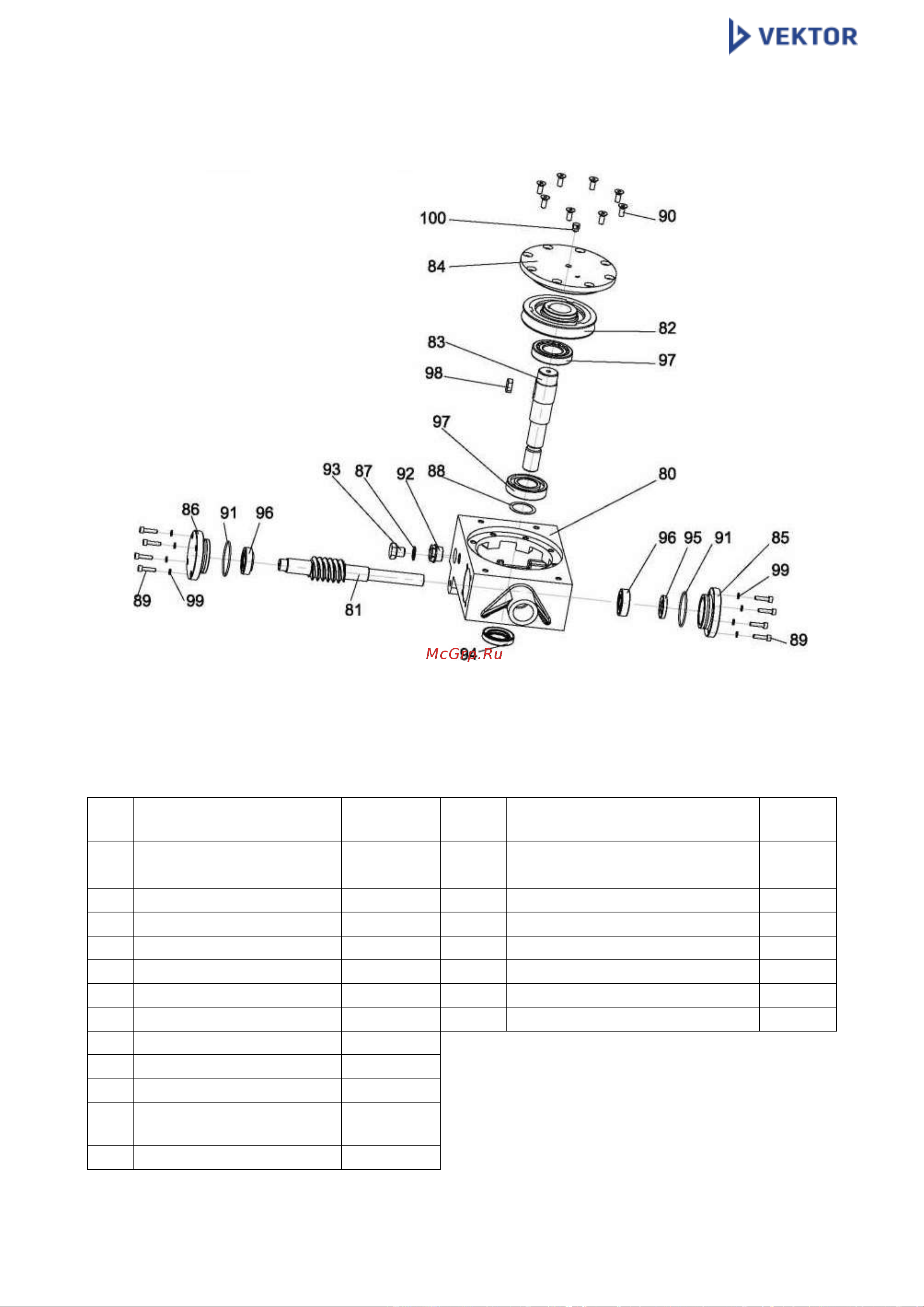

Приложение: Схема редуктора затирочной машины
№
Наименование
Кол-во
№
Наименование
Коли
чество
80
Корпус
1
93
Пробка М16х1,5 DIN 910
1
81
Червячный вал
1
94
Сальник 35x56x10
1
82
Червячное колесо
1
95
Сальник 20x40x7
1
83
Вал
1
96
Подшипник 30204 - SI,NC DIN 625
2
84
Крышка
1
97
Подшипник 6207 - SI,NC DIN 625
2
85
Крышка
1
98
Шпонка А10x8x25 DIN 6885
1
86
Крышка
1
99
Шайба 6 DIN 125
8
87
Прокладка медная
1
100
Клапан воздушный М10х1
1
88
Проставка
1
89
Винт М6х25 DIN 914
8
90
Винт М8х20 DIN 7991
8
91
Кольцо уплотнительное
2,5x57 ГОСТ 9833-73
2
92
Маслоуказатель G1
1
