ПРИНЦИП РАБОТЫ ВОДЯНОГО НАСОСА

Водяной насос является центробежным,

одноступенчатым. Принцип работы водяного

насоса заключается в центробежном эффекте

отбрасывания имеющейся в корпусе воды

рабочим колесом внутри корпуса насоса и

формировании потока улиткой в направлении

напорного патрубка. При этом ближе к оси

вращения рабочего колеса возникает

разряжение, позволяющее открыть обратный

клапан и всасывать воду через всасывающий

патрубок. Всасывание начинается спустя

некоторое время после пуска двигателя, в

зависимости от высоты всасывания. Перенос

воды до насоса и от насоса осуществляется с

помощью рукавов, которые присоединяются

непосредственно к насосу через патрубки с

помощью хомутов.

ОПИСАНИЕ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мотопомпа состоит из двигателя внутреннего сгорания и насоса (качающего узла).

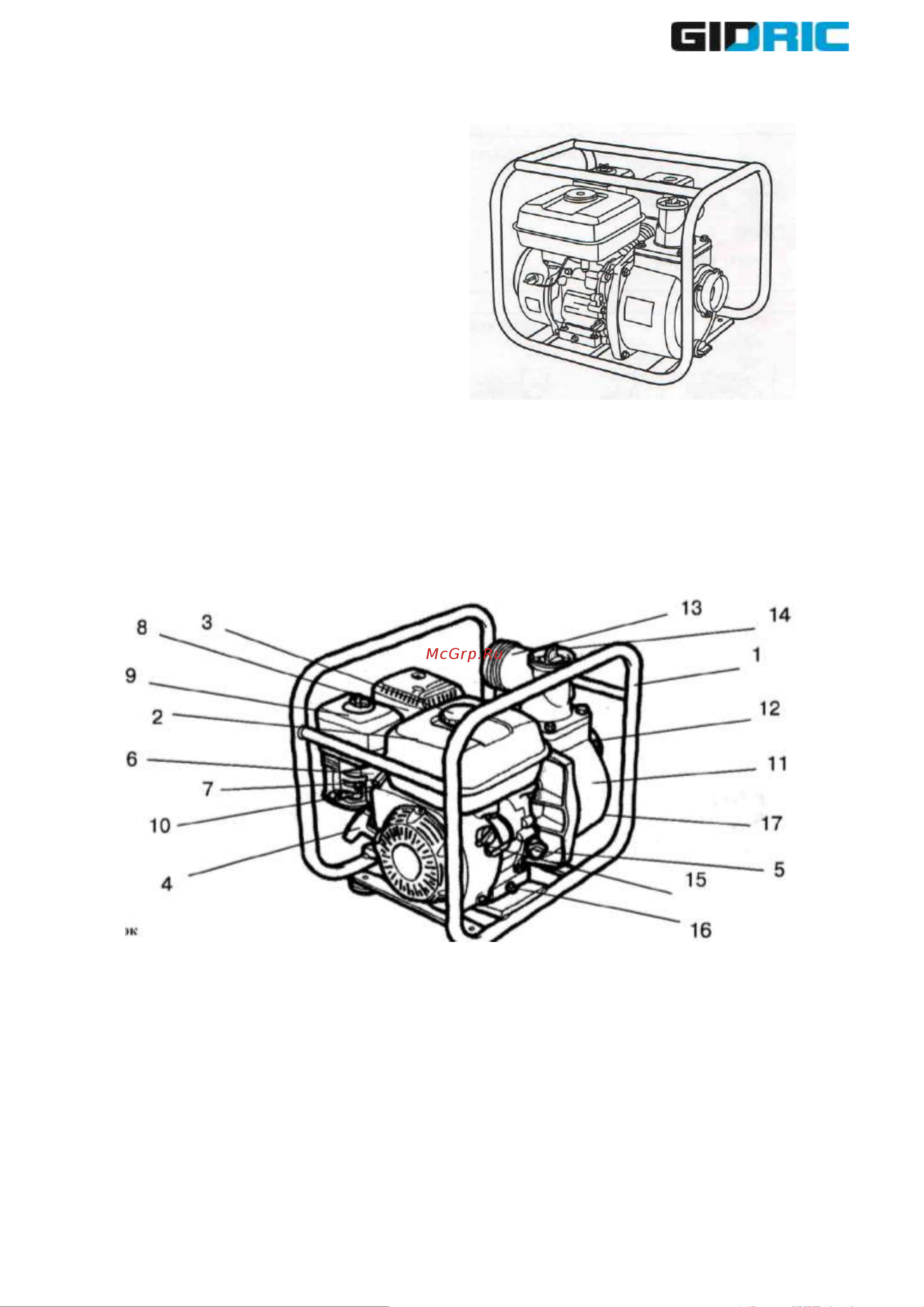

Общий вид мотопомпы :

1_Рама

2_Топливный бак

3_Крышка топливного бака

4_Рукоятка ручного стартера

5_Пробка залива масла с щупом

6_Рычаг газа

7_Рычаг воздушной заслонки

8_Свеча зажигания и высоковольтный

наконечник (колпачок)

9_Фильтр воздушный

10_Топливный краник

11_Корпус насоса

12_Патрубок всасывающий

13_Патрубок подающий

14_Пробка для заполнения водой насоса

15_Выключатель зажигания (включено-выключено)

16_Пробка слива масла из картера двигателя

17_Пробка слива воды из насоса
