Wolta PRO ОФИС ДВО01-54-012-4К Руководство по монтажу и эксплуатации онлайн

Wolta PRO ОФИС ДВО01-54-012-4К Руководство по монтажу и эксплуатации онлайн
НАЗНАЧЕНИЕ
Светильники светодиодные универсальные серии ДВО01 ОФИС с матовым или призматическим рассеивателем торговой марки
WOLTA
®
PRO
предназначены
для общего освещения офисно-административных и торговых помещений. Светильники встраивают в ячейку потолка типа Армстронг, а также устанавливают
на подвесы или накладным способом. Светильники сертифицированы и соответствуют всем необходимым требованиям, предъявлемым к данному типу
оборудования. Светильники рассчитаны для работы в сети переменного тока 230 В, 50Гц. Качество электроэнергии должно соответствовать ГОСТ 32144-2013.
Питающая сеть должна быть защищена от коммутационных и грозовых импульсных помех. Продукция соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011
и ТР ЕАЭС 037/2016. Продукция изготовлена в соответствии с ТУ 27.40-001-39343934-2019.
КОМПЛЕКТАЦИЯ
Светильник в сборе (в комплекте с драйвером); инструкция по эксплуатации; упаковка.
ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ
1. Работы по установке и обслуживанию светильника можно проводить только убедившись в том, что питание сети отключено. Перед установкой
убедитесь в наличии защитного устройства в сети (автоматический выключатель, предохранитель).
2. При эксплуатации необходимо располагать светильник и электропроводку вдали от химически активной среды, горючих и
легковоспламеняющихся предметов и поверхностей.
3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование светильника при поврежденной проводке,
с треснувшим рассеивателем. Запрещено устанавливать светильник на легковоспламеняющиеся материалы, например, древесный шпон и материалы на основе дерева
толщиной менее 2 мм.
4. Запрещено производить подключение светильника проводом с нетермостойкой изоляцией.
5. Запрещается эксплуатация светильника без защитного заземления.
6. Запрещается эксплуатация светильника с поврежденным корпусом или рассеивателем.
7. Светильники запрещено накрывать теплоизолирующим или подобным материалом.
8. При обнаружении неисправности обесточьте светильник и обратитесь к квалифицированному специалисту для выявления причины.
9. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей».
МОНТАЖ И ПОДКЛЮЧЕНИЕ
Во избежание ошибок при установке и использовании обратитесь к квалифицированному специалисту.
1. Подключение питания и установка в потолок типа Армстронг:
1.1. Извлеките светильник из упаковки и убедитесь в его целостности.
1.2. Отогните поворотную боковую планку и извлеките рассеиватель (Рис. 1).
1.3. Обесточьте сетевой кабель (трехжильный кабель с сечением жилы от 0,75 мм
2
до 1,5 мм
2
). Не входит в комплект
поставки.
1.4. Пропустите подготовленный кабель через отверстие в корпусе светильника (Рис. 2).
1.5. Присоедините концы сетевого кабеля к позициям L, N, . Управляющие провода подключаются строго с соблюдением
полярности, указанной в маркировке. Принципиальная схема подключения светильника с диммируемым драйвером к
питающей сети по системе 1-10V показана на Рис. 3.
1.6. Соберите подключенный светильник в обратной последовательности и установите в потолок типа Армстронг.
2. Подключение питания и установка подвесным/накладным способом:
2.1. Подключение питания осуществляется аналогично предыдущим пунктам.
2.2. Для установки освободите намеченные отверстия на задней поверхности светильника от металлических заглушек
(Рис. 4).
2.3. Установите светильник на поверхность или присоедините подвесы через отверстия (Рис. 5). Подвесы и крепления для
накладного монтажа в комплект поставки не входят.
УХОД ЗА СВЕТИЛЬНИКОМ
В процессе эксплуатации светильника на его поверхности может скапливаться пыль, что уменьшает его потребительские
свойства. Для очистки наружной поверхности светильника можно использовать мягкую ткань, смоченную водой, с
применением нейтральных моющих средств. Не использовать для очистки растворители и другие агрессивные химикаты.
Дополнительных мер обслуживания не требуется.
СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ УНИВЕРСАЛЬНЫЕ СЕРИИ ДВО01
ОФИС С ДИММИРОВАНИЕМ ПО ПРОТОКОЛУ 1-10V
RU
УТИЛИЗАЦИЯ
Светодиодные светильники ДВО01 ОФИС относятся к IV классу отходов (малоопасные отходы) и подлежат утилизации специализированными лицензированными организациями.
Упаковочный полиэтилен: идентификатор согласно ISO 1043 (97/129/EC) - 4 PELD, упаковочная коробка: идентификатор согласно ISO 1043 (97/129/EC) - 20 PAP.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Транспортировка и хранение светильника должны происходить при температуре окружающей среды от —25 до +45°С и относительной влажности воздуха не более 80%.
Хранение и транспортировка светильника должны осуществляться только в заводской упаковке. В процессе транспортировки и хранения не допускается воздействие на
светильник и его упаковку нефтепродуктов, агрессивных веществ и сред, а также механических нагрузок. Включение светильника возможно через час после транспортирования
при отрицательной температуре.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
При соблюдении потребителем правил транспортировки, хранения, установки и эксплуатации срок службы светодиодных светильников составляет 50000 часов, гарантийный
срок эксплуатации составляет 3 года с момента продажи. Гарантийный срок хранения светильников в заводской упаковке до момента эксплуатации составляет 2 года.
Неправильное хранение, монтаж или эксплуатация светильника влечет за собой лишение гарантии. В случае обнаружения неисправности, произошедшей не по вине
Покупателя, необходимо обратиться в организацию, продавшую светильник, до истечения гарантийного срока. Возврат и замена светильника производится только при
наличии целой упаковки, полной комплектации и отсутствии механических повреждений. Гарантийные обязательства выполняются Продавцом только при наличии у
Покупателя кассового чека или другого документа, подтверждающего покупку.
Гарантия не распространяется на светильники, повреждённые в результате:
• контакта с жидкостями;
• проникновения жидкости в результате некорректного монтажа светильника (незатянутый гермоввод, неплотно закрытый рассеиватель и т.п.);
• механического воздействия и иного повреждения.
К механическим повреждениям относятся нарушения целостности светильника (корпуса, рассеивателя) под воздействием кинетической энергии. В случае самостоятельного
ремонта, замены компонентов светодиодного светильника или внесения конструктивных изменений гарантия утрачивает силу. Гарантийные обязательства не признаются
в отношении изменения оттенков окрашенных поверхностей и пластиковых частей в процессе эксплуатации. Световой поток в течение гарантийного срока сохраняется
на уровне не ниже 70% от заявляемого номинального светового потока, значение коррелированной цветовой температуры и область допустимых значений коррелированной
цветовой температуры в течение гарантийного срока - согласно приведенным в ГОСТ Р 54350. Подробную информацию о замене неисправного светодиодного светильника в
гарантийный период Вы можете получить по телефонам: 8 (800) 555-01-23, 8 (495) 651-87-22.
Примечание: Производитель оставляет за собой право вносить в конструкцию и комплектацию изделия технические изменения и усовершенствования, не ухудшающие
технические характеристики изделия, в любое время и без предварительного уведомления.
ДАТА ИЗГОТОВЛЕНИЯ
Указана на этикетке согласно серии 00.00 (первые две цифры — месяц изготовления; вторые две цифры — год изготовления).
СЕРТИФИКАЦИЯ
Товар сертифицирован согласно действующим Техническим Регламентам Таможенного Союза. Информация о сертификации нанесена на индивидуальной упаковке.
ИНФОРМАЦИЯ ОБ ИЗГОТОВИТЕЛЕ
Произведено по заказу ООО «Вольта Русланд», 119361, г. Москва, ул. Наташи Ковшовой, д. 4, стр. 1, оф. 23. Изготовитель ООО «Лайтлед» Ульяновская область, город
Ульяновск, Московское шоссе, дом 14.
# Модель ДВО01-36-011-4К ДВО01-36-011-5К ДВО01-36-011-6К ДВО01-36-012-4К ДВО01-36-012-5К ДВО01-36-012-6К ДВО01-54-011-4К ДВО01-54-011-5К ДВО01-54-011-6К ДВО01-54-012-4К ДВО01-54-012-5К ДВО01-54-012-6К
1 Тип источника света Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD
2 Мощность, Вт 36 36 36 36 36 36 54 54 54 54 54 54
3 Коэффициент мощности >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97 >0,97
4 Тип напряжения AC AC AC AC AC AC AC AC AC AC AC AC
5 Номинальное (нормируемое) напряжение, В
230 230 230 230 230 230 230 230 230 230 230 230
6 Диапазон входного напряжения, В 184-264 184-264 184-264 184-264 184-264 184-264 184-264 184-264 184-264 184-264 184-264 184-264
7 Ток, А 0,17 0,17 0,17 0,17 0,17 0,17 0,25 0,25 0,25 0,25 0,25 0,25
8 Частота, Гц 50 50 50 50 50 50 50 50 50 50 50 50
9 Диммирование 1-10V 1-10V 1-10V 1-10V 1-10V 1-10V 1-10V 1-10V 1-10V 1-10V 1-10V 1-10V
10 Коррелированная цветовая температура, К 4000 5000 6500 4000 5000 6500 4000 5000 6500 4000 5000 6500
11 Индекс цветопередачи ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80
12 Световой поток, лм
4100 4100 4100 4400 4400 4400 6000 6000 6000 6500 6500 6500
13 Световая отдача, лм/Вт 114 114 114 122 122 122 111 111 111 120 120 120
14 Коэффициент пульсации <1% <1% <1% <1% <1% <1% <1% <1% <1% <1% <1% <1%
15 Класс светораспределения по ГОСТ54350-2015 П П П П П П П П П П П П
16 Тип кривой силы света по ГОСТ54350-2015 Д Д Д Д Д Д Д Д Д Д Д Д
17 Габаритная яркость, кд/м
2
, не более 3500 3500 3500 5000 5000 5000 3500 3500 3500 5000 5000 5000
18 Неравномерность яркости светящей поверхности 20:1 20:1 20:1 100:1 100:1 100:1 20:1 20:1 20:1 100:1 100:1 100:1
19 Степень защиты IP40 IP40 IP40 IP40 IP40 IP40 IP40 IP40 IP40 IP40 IP40 IP40
20 Климатическое исполнение УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4 УХЛ4
21 Диапазон рабочих температур,
o
С -20…+45 -20…+45 -20…+45 -20…+45 -20…+45 -20…+45 -20…+45 -20…+45 -20…+45 -20…+45 -20…+45 -20…+45
22 Нормируемая предельно допустимая температура окружающей среды, ta,
o
C 45 45 45 45 45 45 45 45 45 45 45 45
23 Нормируемая максимальная рабочая температура (обмотки), tw,
o
C 80 80 80 80 80 80 80 80 80 80 80 80
24 Нормируемая максимальная рабочая температура (конденсатора), tc,
o
C 75 75 75 75 75 75 75 75 75 75 75 75
25 Класс защиты I I I I I I I I I I I I
26 Размеры, мм 595х595х40 595х595х40 595х595х40 595х595х40 595х595х40 595х595х40 595х595х40 595х595х40 595х595х40 595х595х40 595х595х40 595х595х40
27 Масса, кг 2,52 2,52 2,52 2,52 2,52 2,52 2,56 2,56 2,56 2,56 2,56 2,56
28 Материал рассеивателя
Полистирол Полистирол Полистирол Полистирол Полистирол Полистирол Полистирол Полистирол Полистирол Полистирол Полистирол Полистирол
29 Тип рассеивателя Матовый Матовый Матовый Микропризма Микропризма Микропризма Матовый Матовый Матовый Микропризма Микропризма Микропризма
30 Материал корпуса
Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь
31 Цвет корпуса Белый Белый Белый Белый Белый Белый Белый Белый Белый Белый Белый Белый
32 Срок службы, часов 50000 50000 50000 50000 50000 50000 50000 50000 50000 50000 50000 50000
33 Срок гарантии, лет 3 3 3 3 3 3 3 3 3 3 3 3
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Руководство по монтажу и эксплуатации
1 - Тип джерела світла. 2 - Потужність, Вт. 3 - Коефіцієнт потужності. 4 - Тип напруги. 5 - Номінальна (нормована) напруга, В. 6 - Діапазон вхідної напруги, В. 7 - Струм, А. 8 - Частота, Гц. 9 - Діммірованіе. 10 - Корельована колірна температура, К. 11 - Iндекс передачі кольору.
12 - Світловий потік, лм. 13 - Світлова віддача, лм/Вт. 14 - коефіцієнт пульсації. 15 - клас світлорозподілу по ГОСТ54350-2015. 16 - Тип кривої сили світла по ГОСТ54350-2015. 17 - Габаритна яскравість, кд/м
2
, не більше. 18 - Нерівномірність яскравості світиться поверхні.
19 - Ступінь захисту. 20 - Кліматичне виконання. 21 - Діапазон робочих температур,
о
С. 22 - Нормована гранично допустима температура навколишнього середовища, ta,
o
C. 23 - Нормована Максимальна робоча температура (обмотки), tw,
o
C. 24 - Нормована Максимальна робоча температура (конденсатора), tc,
o
C. 25 - Клас захисту. 26 - розміри, мм. 27 - Маса,
кг. 28 - Матеріал розсіювача. 29 - Тип розсіювача. 30 - Матеріал корпусу. 31 - Колір корпусу. 32 - Термін служби, годин. 33 - Термін гарантії, років.
1 Жарық көзінің түрі. 2 - Қуаты, Вт. 3 - Қуат коэффициенті. 4 - Кернеу түрі. 5 - Номиналды (нормаланатын) кернеу, В. 6 - Кіріс кернеуінің диапазоны, В. 7 - Ток, А. 8 - Жиілігі, Гц. 9 - Күңгірт. 10 - Корреляцияланған түс температурасы, К. 11 - Түс беру индексі. 12 - Жарық ағыны, лм. 13 - Жарық беру, лм/Вт. 14 - Пульсация коэффициенті. 15 - ГОСТ 54350-2015
бойынша жарық тарату класы. 16 - ГОСТ 54350-2015 бойынша жарық күші қисығының түрі. 17 - Жалпы жарықтылық, кд/м
2
, артық емес. 18 - Жарық бетінің біркелкі емес жарықтығы. 19 - Қорғау дәрежесі. 20 - Климаттық орындалуы. 21 - Жұмыс температурасының диапазоны,
о
С. 22 - Қоршаған ортаның нормаланған шекті рұқсат етілген температурасы, ta,
o
C. 23 - Нормаланған максималды Жұмыс температурасы (орамалар), tw,
o
C. 24 - Нормаланған максималды Жұмыс температурасы (конденсатор), tc,
o
C. 25 - Сынып қорғау. 26 - Өлшемдері, мм. 27 - Салмағы, кг. 28 - Диффузор Материалы. 29 - Диффузордың түрі. 30 - Корпус материалы. 31 - Корпус түсі. 32 - Қызмет мерзімі, сағат. 33 - Кепілдік мерзімі, жыл.
UA
KZ

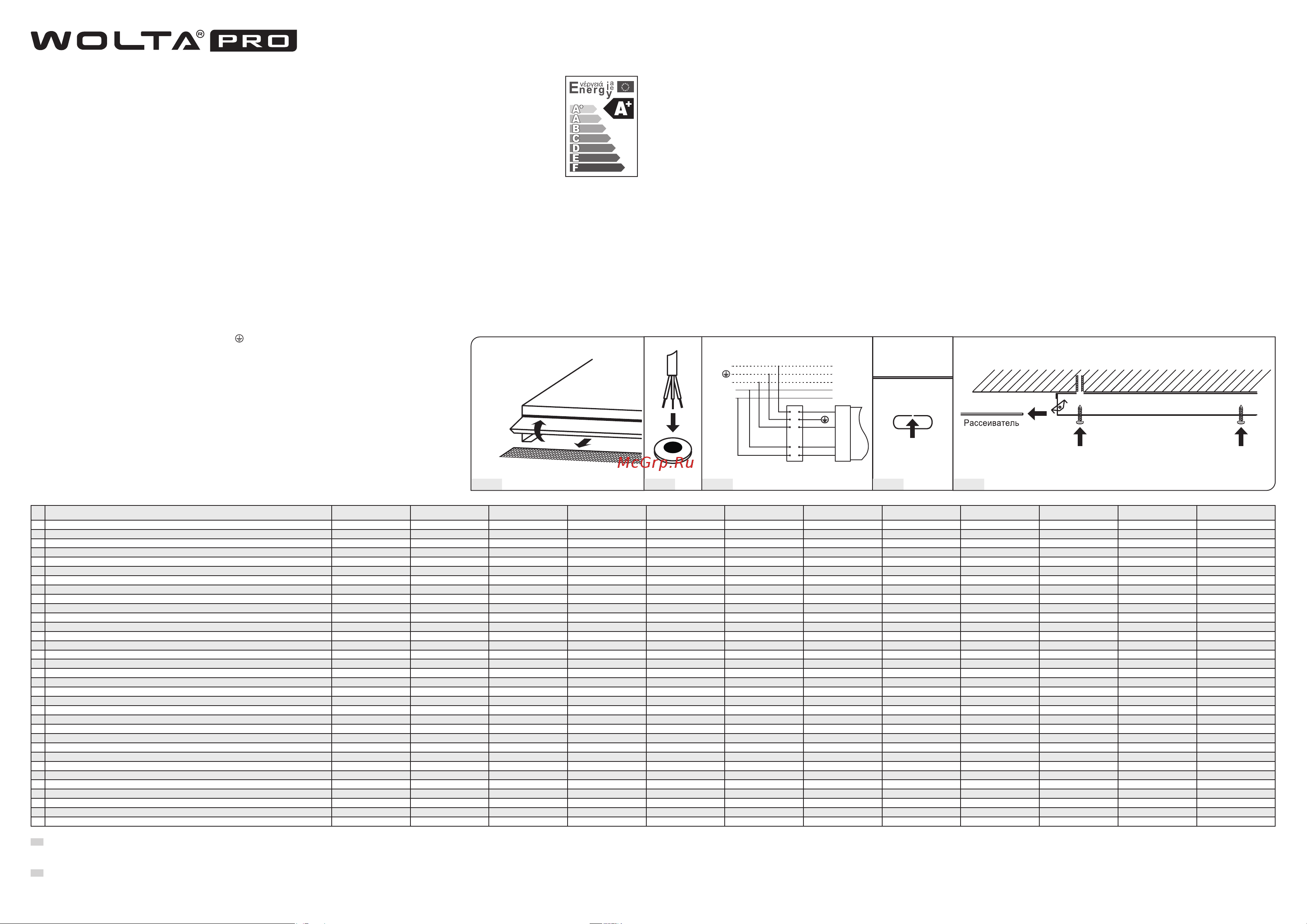

Рис. 1 Рис. 2 Рис. 3
Рис. 4
Рис. 5
N
N
L
L
Dim + (1-10V)
Dim – (1-10V)
Dim + (1-10V)
Dim – (1-10V)
