Инструкция по монтажу
3
RR+RQ71+100B7V3B + RR+RQ71~125B7W1B
Кондиционеры типа «сплит-система»
4PW19370-1D
Предварительные операции перед
монтажом
Меры предосторожности при использовании
хладагента R-410A
■ При использовании этого хладагента необходимо
поддерживать чистоту, сухость и герметичность системы.
- Чистота и сухость
Необходимо исключить возможность попадания в систему
посторонних веществ и примесей (в том числе
минеральных масел и влаги).
-Герметичность
Внимательно прочтите «Рекомендации по монтажу труб
хладагента» на странице 6 и выполняйте необходимые
действия в соответствии с данной инструкцией.
■ Поскольку R-410A является смешанным холодильным
агентом, его дозаправку следует осуществлять только
в жидком состоянии. (Если хладагент находится в газо-
образном состоянии, его состав изменяется и нормальная
работа системы нарушится.)
■ Внутренние блоки, входящие в систему, должны быть
рассчитаны на применение только хладагента R-410A.
Монтаж
■ Операции монтажа внутреннего блока (блоков) описаны
в прилагаемой к нему инструкции по монтажу.
■ На иллюстрациях показан наружный блок класса 125.
Настоящая инструкция также относится и к другим
классам наружных блоков.
■ Если данный наружный блок входит в систему, рассчи-
танную на одновременную работу нескольких внутренних
блоков, необходим набор разветвителей трубопроводов/
рефнетов, поставляемых по дополнительному заказу.
Подробности можно найти в соответствующих каталогах.
■ Ни в коем случае не запускайте систему без термистора
(R3T): это может привести к выходу из строя двигателя
компрессора.
■ При снятии и установке внешних (передних) панелей
блоков, на которых находится табличка с наименованием
модели и серийным номером, не перепутайте их местами.
■ При закрытии сервисной панели момент затяжки не
должен превышать 4,1 Н•м.

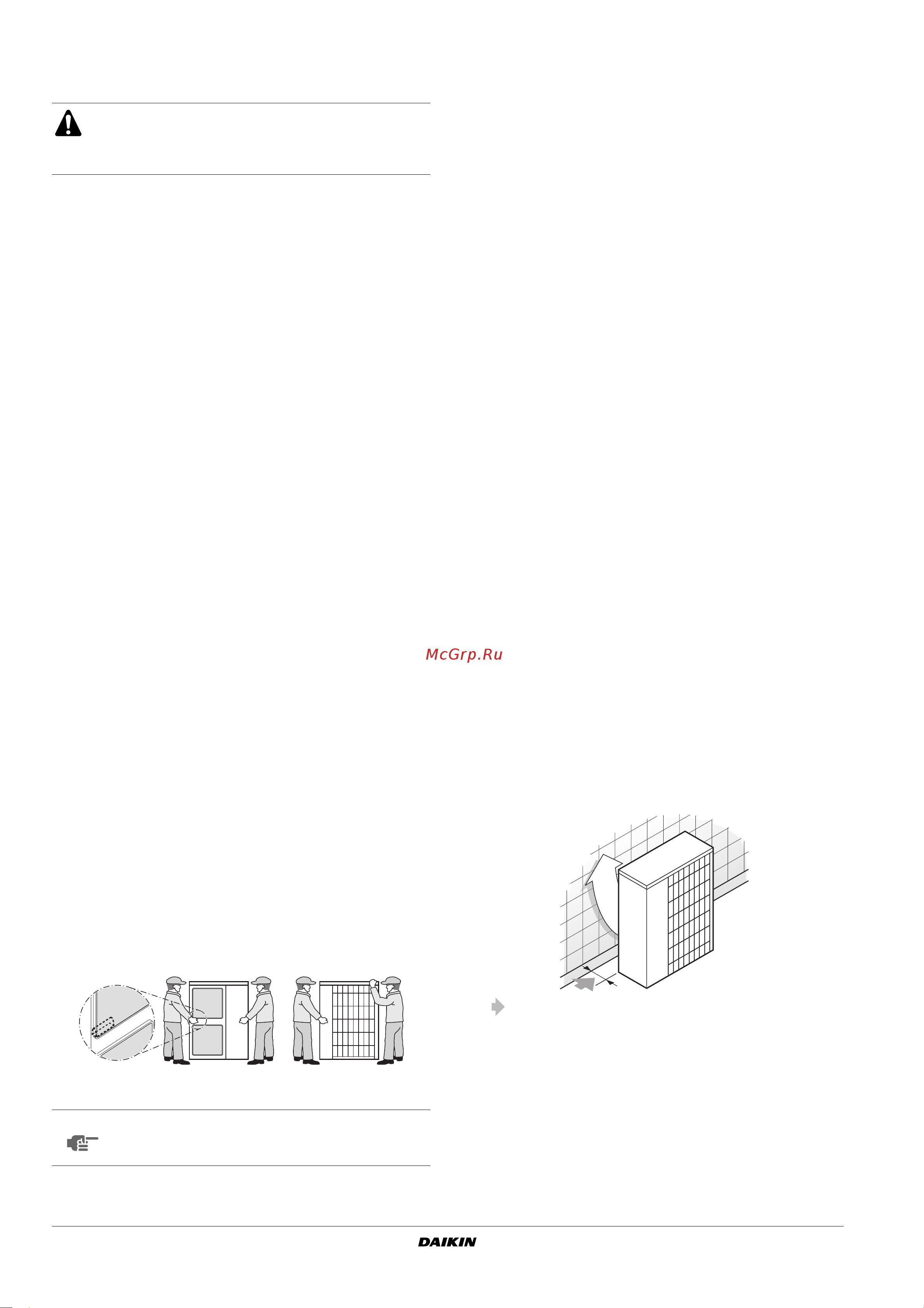

Погрузочно-разгрузочные операции
При подъеме блока возьмитесь одновременно за левый и
правый захваты, как показано на рисунке.
Во избежание деформации корпуса беритесь за углы, а не за
впускные отверстия для всасывания воздуха.
Выбор места установки
1 Место установки блока должно удовлетворять пере-
численным ниже требованиям. Согласуйте место установки
с заказчиком.
- Блок должен быть установлен на открытом и хорошо
проветриваемом месте.
-Работа блока не должна беспокоить находящихся
поблизости людей.
- Опора (место монтажа) должна выдерживать вес блока,
поглощать вибрации и обеспечивать горизонтальное
положение блока.
-Должна быть исключена возможность присутствия
в атмосфере горючих газов.
-Должен быть обеспечен свободный доступ для
обслуживания блока.
- Длина электрических кабелей и трубопроводов,
соединяющих наружный и внутренние блоки, не должна
превышать предельно допустимые значения.
- При протечке воды из блока (например, в случае засора
дренажной системы) не должны пострадать
находящиеся поблизости материальные ценности.
-Должна быть обеспечена максимально возможная
защита от дождя.
2 Если блок устанавливается в месте, подверженном влия-
нию сильного ветра, необходимо иметь в виду следующие
обстоятельства.
Сильный ветер (со скоростью 5 м/с и выше), дующий
в направлении, противоположном направлению выброса
воздуха из блока, может привести к так называемому
аэродинамическому запиранию (то есть всасыванию в блок
выходящего из него воздуха). Это может привести к пере-
численным ниже последствиям.
- Производительность системы может снизиться.
- Участится обмерзание наружного блока в режиме
обогрева.
-Работа системы может быть прервана из-за превышения
допустимого уровня давления.
- Если сильный ветер дует по направлению к лицевой
стороне блока, скорость вращения вентилятора может
настолько возрасти, что он сломается.
На приводимых иллюстрациях показано, как следует
располагать блок по отношению к направлению
господствующих ветров.
■ Расположите блок так, чтобы выброс воздуха происходил
по направлению к стене здания, забору или ограде.
Поскольку расчетное давление составляет 4,15 МПа
или 41,5 бар, могут потребоваться трубы с большей
толщиной стенок. См. «Выбор материала
трубопровода» на странице 5.
ПРИМЕЧАНИЕ
Не касайтесь оребрения, находящегося с задней
стороны блока, и не допускайте его контакта
с какими бы то ни было объектами.
Убедитесь в том, что вокруг достаточно места для
проведения монтажных работ
