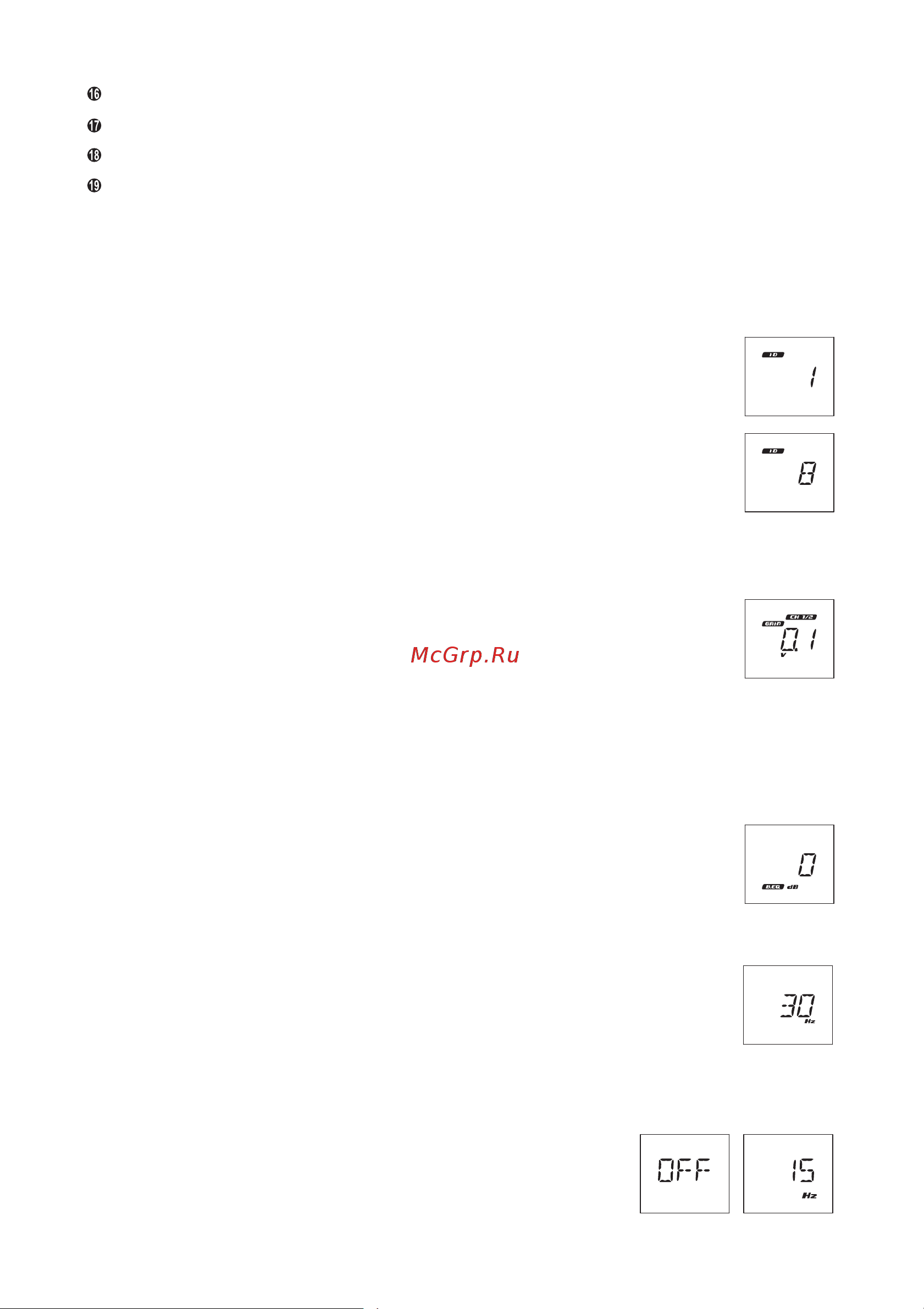

ф Дисплей ф Кнопка UP ф Кнопка DN Ф Кнопка MODE МЕТОД ЭКСПЛУАТАЦИИ ВЫБОР ИДЕНТИФИКАЦИОННОГО КОДА УСИЛИТЕЛЯ AMPID В случае подключения нескольких усилителей к поддерживающему функцию Amplifier LINK головному аппарату необходимо каждому из используемых в системе усилителей присвоить собственный идентификационный номер ID При использовании одного усилителя процедуру присвоения идентификационного кода можно проигнорировать шл 1 Последовательно нажимая кнопку MODE отобразите на дисплее индикатор ID 2 Используя кнопки ОЫ иР выберите идентификационный номер для данного усилителя El НАСТРОЙКА УРОВНЯ ВХОДНОГО СИГНАЛА Отрегулируйте уровень входного сигнала подсоединенного головного устройства усилителя с целью его согласования с выходом 1 Последовательно нажимая кнопку MODE отобразите на дисплее индикатор GAIN 2 Используя кнопки DN UP отрегулируйте уровень входного сигнала Диапазон настройки 0 1 В 8 В РЕГУЛИРОВКА НЧ ДИАПАЗОНА Вы можете выполнить настройку низкочастотного выхода усилителя используя фиксированную установку НЧ эквалайзера со средней частотой 45 Гц Скорректируйте установку эквалайзера в соответствии с вашими предпочтениями Как правило для уровня НЧ эквалайзера вполне достаточно установки 0 дБ Однако если эта установка покажется вам недостаточной установите приемлемый для вас уровень 1 Последовательно нажимая кнопку MODE отобразите на дисплее индикатор В EQ 2 Используя кнопки DN UP отрегулируйте уровень НЧ эквалайзера Диапазон настройки 0 дБ 16 дБ ОТОБРАЖЕНИЕ НАДИСПЛЕЕЗНАЧЕНИЯ ЧАСТОТЫ РАЗДЕЛЕНИЯ Вы можете отобразить на дисплее значение частоты разделения установленное с помощью ручки настройки разделительного фильтра 1 Последовательно нажимая кнопку MODE отобразите на дисплее Hz На дисплее отобразится текущая установка частоты разделения Ей ОТОБРАЖЕНИЕ ЧАСТОТЫ ИНФРАЗВУКОВОГО ФИЛЬТРА Вы можете отобразить на дисплее частоту инфразвукового фильтра с помощью соответствующего селекторного переключателя Пример отображения на дисплее 1 Последовательно нажимая кнопку MODE отобразите на дисплее Hz 2 Нажмите кнопку MODE еще раз 8
