 23 

Пятипроводная цепь отпирания/запирания дверей с изменением полярности

При установке системы на таких автомобилях необходимо перерезать штатные провода уп

равления электроприводами замков дверей автомобиля. Эти провода проложены от основно

го переключателя запирания/отпирания к дополнительным переключателям запирания/от

пирания, а от них – к электроприводам дверных замков.

Перережьте штатный провод запирания и подключите желтый провод системы к тому концу

перерезанного штатного провода, который идет к дополнительным переключателям (электро

приводам замков дверей). Подключите зеленый провод к тому концу перерезанного штатного

провода, который идет к основному переключателю.

Перережьте штатный провод отпирания и подключите белый провод системы к тому концу

перерезанного штатного провода, который идет к дополнительным переключателям (электро

приводам замков дверей). Подключите синий провод к тому концу перерезанного штатного

провода, который идет к основному переключателю.

Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику

питания +12 В, защищенному предохранителем.

Эксплуатация. Мастерустановщик обязательно должен пометить в руководстве пользова

теля все установленные опции и запрограммированные настройки и полностью разъяснить

владельцу автомобиля правила эксплуатации охранной системы.

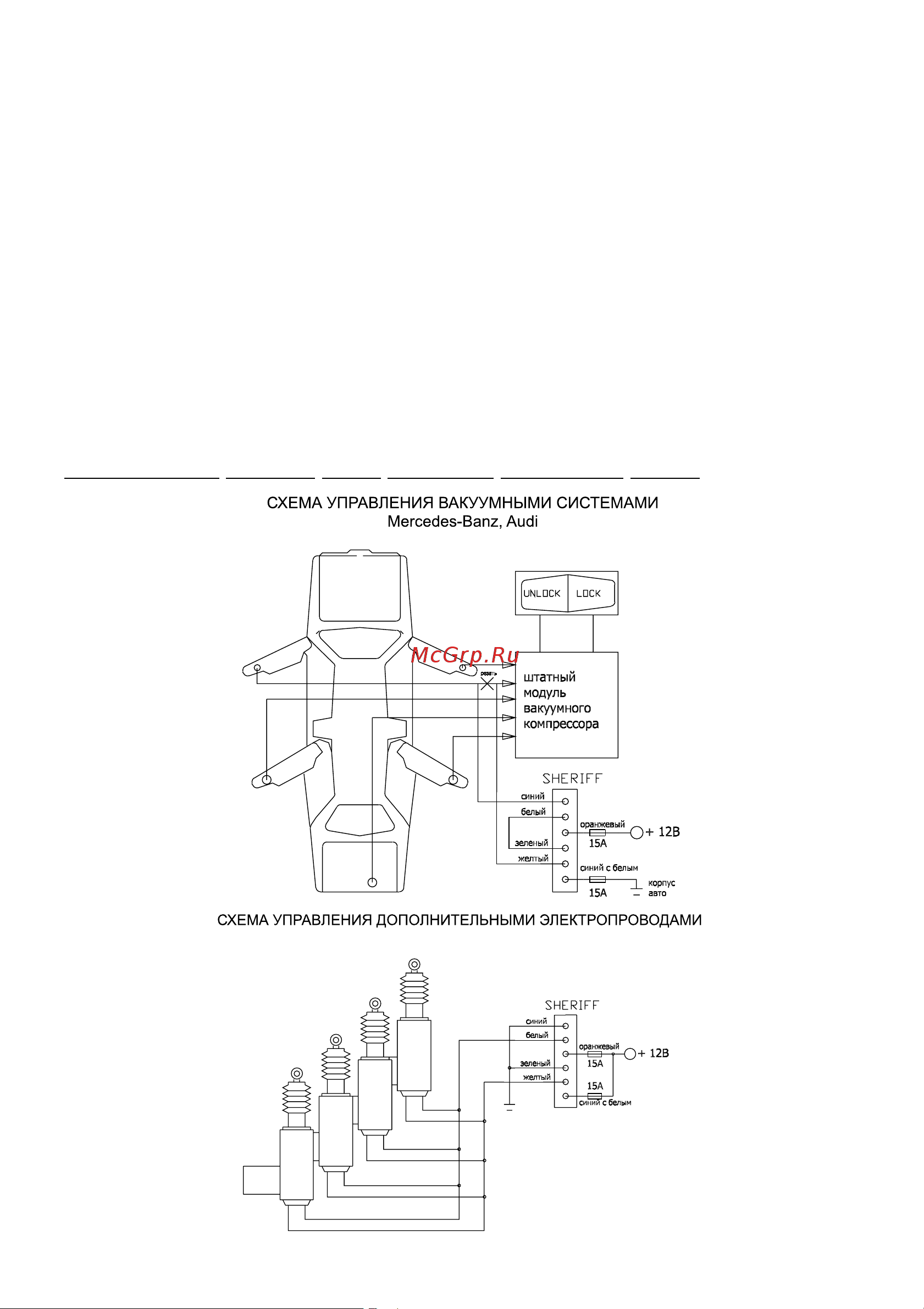

Дополнительные

полезные схемы управления центральным замком
