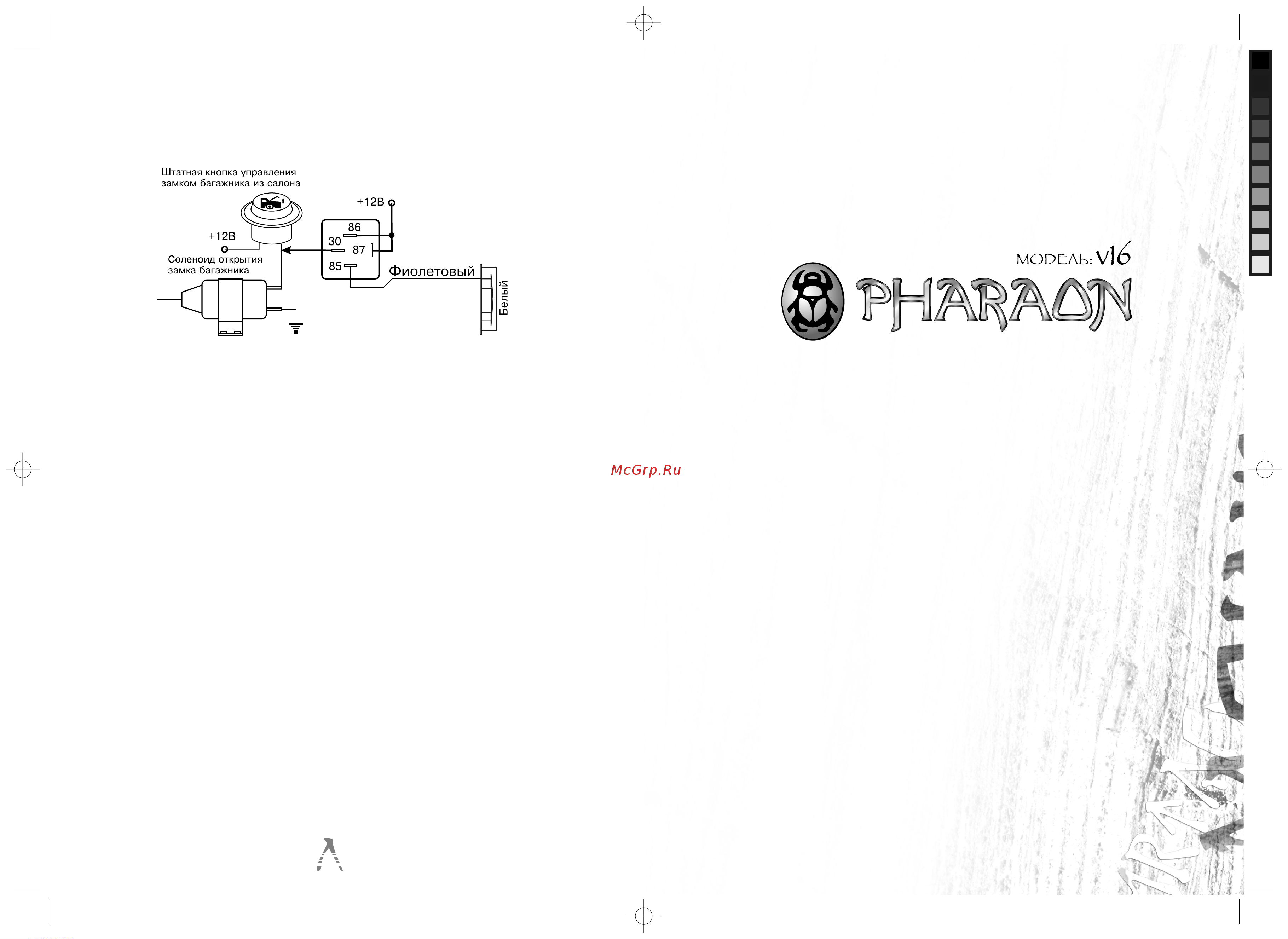

ПОДКЛЮЧЕНИЕ СОЛЕНОИДА ОТКРЫТИЯ ЗАМКА БАГАЖНИКА
3
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ
Система тревожной сигнализации транспортных средств (СТСТС)
PHARAON V16 соответствует российским и международным стандартам:
• ГОСТ Р 41.97-99 (ЕЭК ООН 97). Единообразные предписания для
официального утверждения СТСТС транспортных средств и механических
транспортных средств в отношении их тревожной сигнализации.
• ГОСТ Р 50009-2000. Совместимость технических средств
электромагнитная. Технические средства охранной сигнализации.
Требования и методы испытаний.
ВВЕДЕНИЕ
Благодарим Вас за приобретение системы тревожной сигнализации
транспортных средств PHARAON V16. СТСТС вобрала в себя все новые
разработки в области охранных систем для автомобилей. СТСТС обладает
простотой управления и инсталляции, может быть установлена на любой
автомобиль с напряжением бортовой сети 12В. Использование СТСТС
PHARAON V16 позволит Вам быть уверенными в надежной защите Вашего
автомобиля.
НАЗНАЧЕНИЕ
СТСТС PHARAON V16 предназначена для оповещения автовладельца о
несанкционированном воздействии или о доступе к автомобилю посредством
звуковых и световых сигналов, а также для блокировки двигателя. Кроме
того, возможно управление различными дополнительными устройствами.
Температурный диапазон эксплуатации от -40°С до +85°С и исполнение корпуса
IP 40 предусматривают размещение блока СТСТС в салоне автомобиля в
защищенном от попадания воды и технологических жидкостей месте.
instr-pharaon-V16.indd, Flat 1 of 12 - Pages (26, 3) 9/30/2004 12:29
Process Cyan Process Magenta Process Yellow Process Black
Содержание
- Автомобильная охранная система 1
- Автомобили с однопроводной схемой управления цз в которых для запирания и отпирания требуется отрицательный импульс масса на проводе управления 4
- Автомобили с однопроводной схемой управления цз в которых для запирания требуется напряжение 12в а для отпирания 5в 4
- Выходной ток по каналам 4
- Параметры пределы не менее не более 4
- Технические параметры 4
- Автомобили в которых для запирания центрального замка требуется состояние разомкнуто а для отпирания положительный импульс 5
- Автомобили в которых управление цз происходит инверсией полярности 5
- Кнопки символ назначение состояние стстс 5
- Назначение кнопок брелока 5
- Схемы подключения центрального замка цз к системе pharaon v16 5
- Примечание 6
- Внимание 7
- Альбом схем 8
- Внимание 8
- Примечание 8
- Внимание 9
- Примечание 9
- Примечание 10
- Внимание 11
- Если по вашему автомобилю слегка ударить или толкнуть его то сирена подаст серию коротких предупредительных сигналов если удар будет более сильным тогда сирена включится на 30 сек указатели поворотов аварийная сигнализация будут вспыхивать 30 сек если стстс была поставлена в режим охраны беззвучно то при срабатывании датчика удара от сильного воздействия сигнал сирены включен не будет однако указатели поворотов аварийная сигнализация будут вспыхивать 30 сек чувствительность датчика регулируется регулятором на корпусе увеличение чувствительности происходит при вращении регулятора по часовой стрелке 11
- Не устанавливайте слишком высокую чувствительность датчика это может вызвать ложные срабатывания стстс 11
- При включенном зажигании у вас есть возможность запирать и отпирать замки дверей дистанционно с помощью брелока для запирания замков коротко нажмите кнопку 1 брелока для отпирания замков коротко нажмите кнопку 2 брелока 11
- Секунды кнопку 1 брелока на выходе управления зелёный провод модулем управления стеклоподъёмниками или заводской системой комфорт появится сигнал длительностью 30 сек 11
- Стстс pharaon v16 имеет отдельный вход для подключения дополнительного датчика микроволновой ультразвуковой датчик перемещения датчик удара датчик разбития стекла и т д если в режиме охраны датчик зафиксировал воздействие на автомобиль то сирена включится на 30 секунд габаритные огни будут вспыхивать 30 секунд 11
- Стстс pharaon v16 отслеживает подключение дополнительных нагрузок к бортовой сети автомобиля попытка запуска двигателя включение аудиоаппаратуры салонного освещения и т д если в режиме охраны датчик зафиксировал воздействие то сирена включится на 30 секунд габаритные огни будут вспыхивать 30 секунд надежность работы этой функции зависит от особенностей электросети автомобиля и места подключения питания процессорного блока стстс датчик определяет подключение нагрузки мощностью не менее 3 вт 400 ма к цепи питания стстс красный провод для отключения этой функции необходимо отключить разъем с1 удалить перемычку jp1 на основном блоке стстс после чего снова подключить этот разъем см таблицу программируемых функций 11
- Внимание 12
- Примечание 12
