MONGOOSE IMPERIUM 5000 RF4

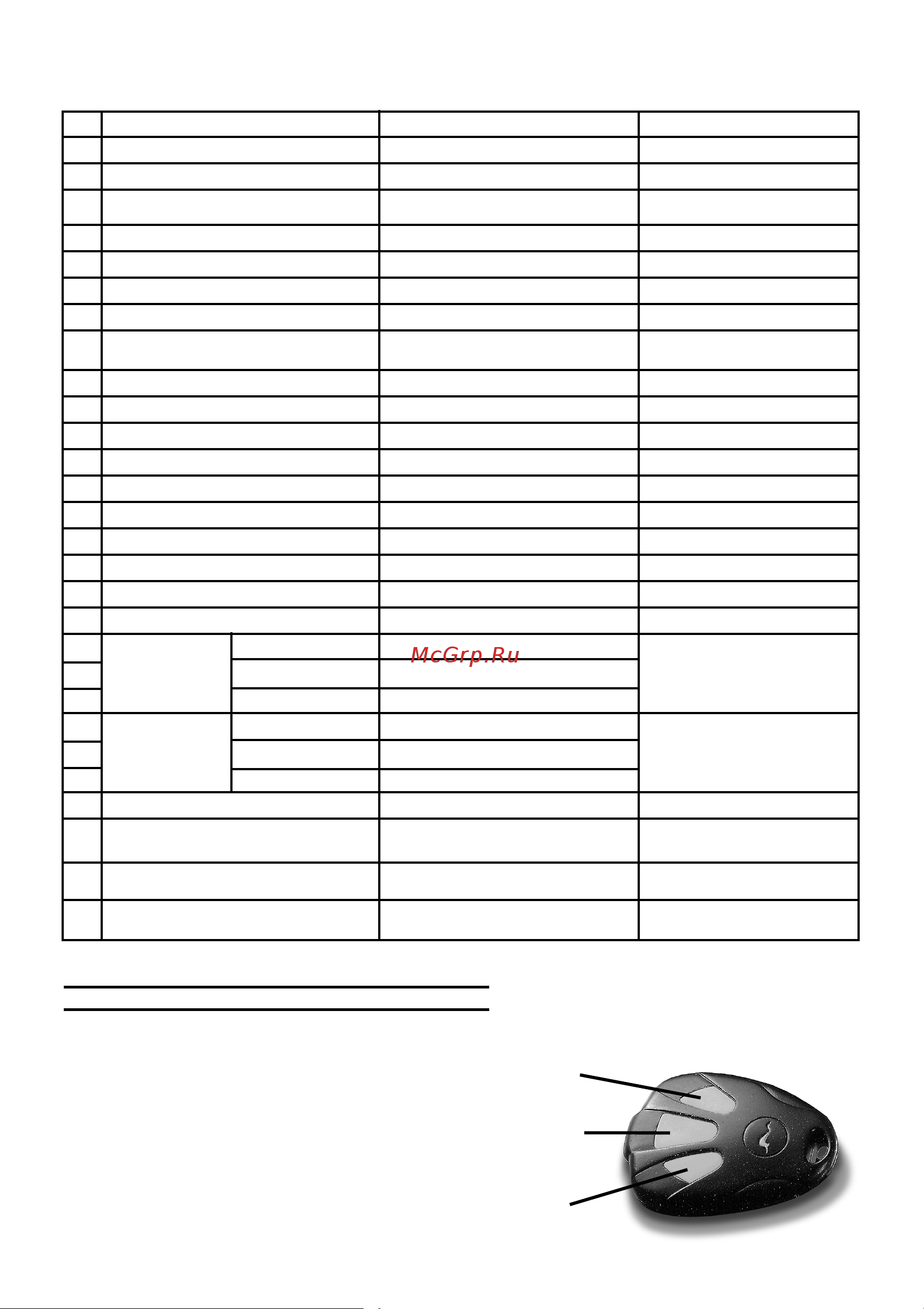

Назначение проводов и разъемов центрального блока.
N Назначение провода Цвет провода Примечание
1
2 Программируемый «;» вход Серый/белый Один из 4;х режимов
3 Выход на блокировку Голубой/белый «;» 300 мА для
внешнего НО реле.
4 Зажигание Оранжевый
5 Программируемый «+» вход 2 Белый/красный Один из 3;х режимов
6 Выход на пейджер/клаксон Фиолетовый «+»
7 Концевик капота «;» Серый
8 Выход на блокировку Коричневый/белый «;» 300 мА для
внешнего НЗ реле.
9 Программируемый выход 2 «;» Белый Один из 9;и режимов
10 Выход на сирену Коричневый «+»
11 Программируемый выход 1 «;» Голубой/черный Один из 9;и режимов
12 Концевик двери «;» Зеленый
13 Корпус Черный «;»
14 Питание блока Зеленый/коричневый +12В, Пр. 5А
15 Выход на фонари 2 Черный/белый Внутреннее реле
16 Питание фонарей Красный +12В, Пр. 15А
17 Выход на фонари 1 Черный/зеленый Внутреннее реле
18 Программируемый «+» вход 1 Желтый Один из 3;х режимов
19 НЗ Голубой/желтый
20 Отпирание Общ. Голубой/красный Внутреннее реле
21 НО Красный/черный
22 НЗ Серый/желтый
23 Запирание Общ. Серый/красный Внутреннее реле
24 НО Красный/желтый
Р2 Вход для светодиода 2;контактный разъем
Р3 Вход кнопки аварийного 2;контактный разъем
отключения
Р4 Два входа для 2;зоновых Два 4;контактных
Р5 датчиков разъема
Силовой выход блокировки Черные Внутреннее реле
(2 провода)
Брелок дистанционного управления.
Представляет собой миниатюрный радио
передатчик, питающийся от 12 вольтовой
батарейки (тип 23 А), которой хватает
примерно на 1 год эксплуатации. На брелоке
расположены три кнопки управления и
индикаторный светодиод. При нажатии на
любую из кнопок передатчик формирует и
передает специальную кодированную
команду, которая меняется по определенному
1
3
2
